Unidad de gran capacidad LU-208XL

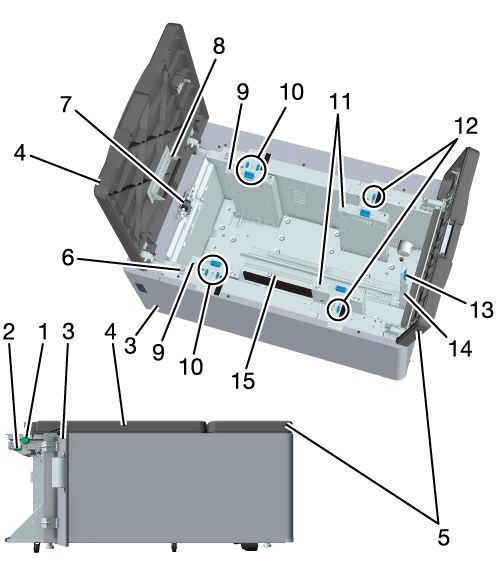

Nombre y función de cada componente
_MCO030850A_D.png)
No. | Nombre | Descripción |
|---|---|---|
1 | Mando [LC1] | Si debe eliminar un atasco de papel, gire el mando en sentido horario para hacer pasar el papel. |
2 | Palanca [LC2] | Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel. |
3 | Puerta izquierda | Para eliminar un atasco de papel, abra la puerta y retire el papel. |
4 | Puerta superior (izquierda) | Ábrala para alimentar el papel o para eliminar un atasco de papel. |
5 | Puerta superior (derecha) | Ábrala para alimentar el papel o para eliminar un atasco de papel. |
6 | Botón de descenso de la plataforma inferior de la bandeja | Cuando alimente papel, pulse para soltar la Plataforma inferior de la bandeja. |
7 | Rodillo de transporte | Permite introducir el papel en la máquina. |
8 | Soporte de papel | Evita que los papeles floten y se desorganicen. |
9 | Guías laterales (izquierda) (2 ubicaciones) | Fijan el lateral del papel configurado. |
10 | Mandos de la guía lateral (izquierda) (cada una de las 2 ubicaciones) | Gire al mover o fijar las Guías laterales (izquierda) en su lugar. |
11 | Guías laterales (derecha) (2 ubicaciones) | Fijan el lateral del papel configurado. |
12 | Mandos de la guía lateral (derecha) (cada ubicación) | Gire al mover o fijar las Guías laterales (derecha) en su lugar. |
13 | Palanca de liberación del bloqueo de la guía del borde posterior | Al mover la Guía posterior, pulse para desbloquear. |
14 | Guía posterior | Fija el borde posterior del papel que se va a cargar. |
15 | Plataforma inferior de la bandeja | Se desplaza hacia arriba a medida que se utiliza más papel. Pulse el Botón de descenso de la plataforma inferior de la bandeja para bajar la placa. |
Especificaciones
Name | Unidad de gran capacidad LU-208XL |
Tipo | Unidad de gran capacidad (de tipo de montaje lateral en máquina/unidad de alimentación de papel/unidad de alimentación manual) |
Capacidad de alimentación |
2.500 hojas (80 g/m2/21 lb Bond, altura de apilado: 275 mm/10,83")
Papel normal: 1.000 hojas (128 g/m2/34 lb Bond) Papel couché: 500 hojas (128 g/m2/34 lb Bond) |
Tamaño de papel | Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, 13 e 19 w, 12 e 18 w , 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 8K w, 16K v Personalizado: ancho de 210 mm* a 330,2 mm, longitud de 182 mm a 762 mm/ancho de 8,27"* a 13", longitud de 7,17" a 30" Papel de fichas: A4T v, 8,5 e 11T v *: La anchura mínima es de 250 mm cuando la longitud es de 487,8 mm o más (papel para pancartas). El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica. Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K]. |
Tipo de papel | Normal, fino, color específico, papel couché brillante, papel couché mate, papel separador, en relieve, postal*, sobre *: Solo en Japón.
|
Peso del papel |
De 52 g/m2 a 350 g/m2/de 14 lb Bond a 93 lb Bond * El tipo de papel está limitado de 52 g/m2 a 350 g/m2/de 14 lb Bond a 93 lb Bond.
De 128 g/m2 a 300 g/m2/de 34 lb Bond a 81 lb Bond |
Dimensiones | 1.012 mm (anch.) e 639 mm (prof.) e 477 mm (alt.)/39,84" (anch.) e 25,16" (prof.) e 18,78" (alt.) |
Peso | Aprox. 60 kg / 132,28 lb |
Alimentación | 200 V a 240 V CA, 50/60 Hz CC: 24 V, 12 V |
Consumo máximo de energía |
|
