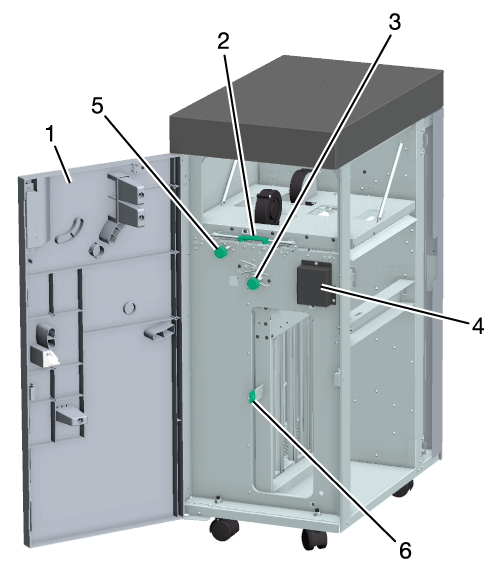

1

Puerta frontal de la unidad de relé

Para eliminar un atasco de papel, abra la puerta y retire el papel.

2

Palanca [RU1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

3

Mando [RU2]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

4

Pantalla de posición de atasco

La ubicación del atasco de papel se indica mediante una luz LED.

5

Mando [RU3]

Si debe eliminar un atasco de papel, gire el mando a la derecha para alimentar el papel.

6

Palanca [RU4]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

Name

Unidad de relé RU-510

Tipo

Unidad de transferencia de relevo con función de inversión de 2 hojas apiladas

Función

Transferencia con inversión de 2 hojas apiladas

Invierte el papel después de apilarlo en pilas de 2 hojas y lo transfiere al dispositivo de posprocesamiento durante la impresión normal.

Transferencia con inversión de 1 hoja

Invierte el papel y lo transfiere al dispositivo de posprocesamiento durante la impresión normal.

Transferencia directa

En el caso de salida cara arriba o impresión dúplex, el papel se transfiere sin invertirlo.

Velocidad de transferencia

150 caras/min (A4 v, 8,5 e 11 v)

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, A4 w/v, SRA4 w/v, B5 w/v, A5 w/v, postal w^*1, Foolscap^*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 9 e 11 v, 8K w, 16K w/v

Personalizado:

Transferencia directa

Ancho de 95 mm a 331 mm, largo de 133 mm a 1.300 mm / ancho de 3,74" a 13,03", largo de 5,24" a 51,18"

Transferencia con inversión de 1 hoja/Transferencia con inversión de 2 hojas

Ancho de 95 mm a 331 mm, largo de 133 mm a 488 mm / Ancho de 3,74" a 13,03", largo de 5,24" a 19,21"

Papel ancho

Papel separador

*1: Solo en Japón.

*2: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Tipo de papel

Papel recomendado para la máquina

Peso del papel

Entrega directa: de 40 g/m² a 450 g/m²/de 10 lb Bond a 119 lb Bond

Transferencia con inversión de 1 hoja: de 40 g/m² a 350 g/m²/de 10 lb Bond a 93 lb Bond

Transferencia con inversión de 2 hojas apiladas: de 40 g/m² a 256 g/m²/de 10 lb Bond a 68 lb Bond

Dimensiones

410 mm (anch.) e 656 mm (prof.) e 1.020 mm (alt.)/16,14" (anch.) e 25,83" (prof.) e 40,16" (alt.)

Peso

Aprox. 35 kg / 77,16 lb

Alimentación

24/5 V CC

Consumo máximo de energía

79 W
