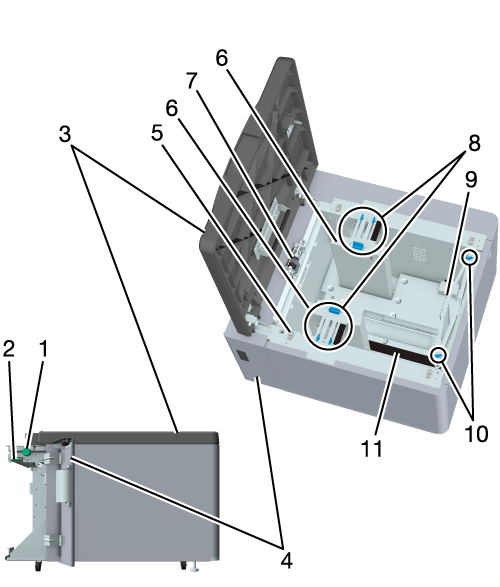

1

Mando [LC1]

Si debe eliminar un atasco de papel, gire el mando en sentido horario para hacer pasar el papel.

2

Palanca [LC2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

3

Puerta superior

Ábrala para alimentar el papel o para eliminar un atasco de papel.

4

Puerta izquierda

Para eliminar un atasco de papel, abra la puerta y retire el papel.

5

Botón de descenso de la plataforma inferior de la bandeja

Cuando alimente papel, pulse para soltar la Plataforma inferior de la bandeja.

6

Guías laterales (2 ubicaciones)

Fijan el lateral del papel configurado.

7

Rodillo de transporte

Permite introducir el papel en la máquina.

8

Mandos de la guía lateral (cada una de las 2 ubicaciones)

Gire al mover o fijar las Guías laterales en su sitio.

9

Guía posterior

Fija el borde posterior del papel que se va a cargar.

10

Mando de la guía posterior

Gire al mover o fijar las Guía posterior en su sitio.

11

Plataforma inferior de la bandeja

Se desplaza hacia arriba a medida que se utiliza más papel. Pulse el Botón de descenso de la plataforma inferior de la bandeja para bajar la placa.

Name

Unidad de gran capacidad LU-208

Tipo

Unidad de gran capacidad que está instalada en la máquina

Capacidad de alimentación

2.500 hojas (80 g/m²/21 lb Bond, altura de apilado: 275 mm/10,83")

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, 13 e 19 w, 12 e 18 w , 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 8K w, 16K v

Personalizado: ancho de 210 mm a 330,2 mm, largo de 182 mm a 487,7 mm / ancho de 8,27" a 13", largo de 7,17" a 19,2"

Papel de fichas: A4T v, 8,5 e 11T v

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Tipo de papel

Normal, fino, color específico, papel couché brillante, papel couché mate, papel separador, en relieve, postal^*, sobre

*: Solo en Japón.

• Para alimentar papel couché se requiere el Calentador deshumidificador HT-515 o el Calentador deshumidificador HT-518.

• Para cargar postales o sobre se requiere el Kit de montaje MK-746 opcional.

Peso del papel

De 52 g/m² a 350 g/m²/de 14 lb Bond a 93 lb Bond

* El tipo de papel está limitado de 52 g/m² a 350 g/m²/de 14 lb Bond a 93 lb Bond.

Dimensiones

710 mm (anch.) e 639 mm (prof.) e 477 mm (alt.)/27,95" (anch.) e 25,16" (prof.) e 18,78" (alt.)

Peso

Aprox. 42 kg / 92,59 lb

Alimentación

200 V a 240 V CA, 50/60 Hz

CC: 24 V, 12 V

Consumo máximo de energía

• CC (suministrado desde la máquina): 80 W o menos

• CA (suministrada por la máquina): 50 W o menos si se utiliza el calefactor nocturno

• CA (suministrada desde el exterior): 290 W o menos si se utiliza el Calentador deshumidificador HT-515 o el Calentador deshumidificador HT-518
