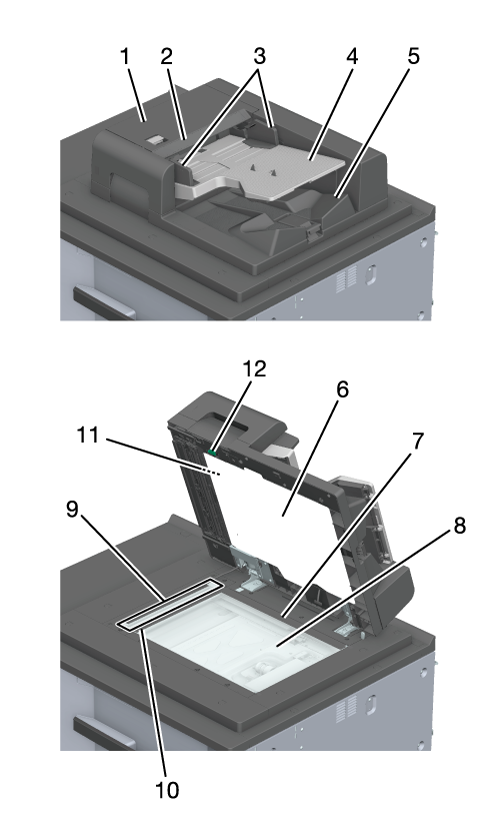

1

Cubierta izquierda de la cinta de transferencia de originales

Ábrala hacia la izquierda cuando haya un atasco de papel.

2

Escala de originales en el ADF

Aquí se indican los tamaños de papel permitidos, la calidad de la superficie del papel y los tipos de papel no permitidos.

3

Guías de originales

Alinee esta guía con las dos caras del original cargado.

4

Bandeja de originales

Cargue el documento para leer. Ábrala hacia arriba cuando haya un atasco de papel.

5

Bandeja de salida de originales

Aquí se expulsa el documento leído.

6

Cubierta de las guías del ADF

El papel se coloca automáticamente en el Cristal de originales. Además, al colocar papel en el Cristal de originales manualmente, cierre y luego tape.

7

Guía del tamaño horizontal

El tamaño del documento se mide horizontalmente.

8

Cristal de originales

Lee las imágenes del documento.

9

Cristal hendido del escáner

Si se utiliza el ADF, las imágenes del documento se leen aquí.

10

Guía del tamaño vertical

El tamaño del documento se mide verticalmente.

11

Cristal hendido de escaneo para el lado posterior

Si se utiliza el ADF, las imágenes de la parte posterior del documento se leen aquí.

Está dentro de la Palanca [DF1] cuando se abre.

12

Palanca [DF1]

Abra para limpiar el Cristal hendido de escaneo para el lado posterior.

Name

Alimentador de documentos de escáner dual (ADF)

Tipo de dispositivo de alimentación de papel

Alimentador automático reversible de documentos

Tipo de imagen

• Papel fino

Original a 1 caras: de 35 g/m² a 49 g/m²/de 10 lb Bond a 13 lb Bond

• Papel normal

Original a 1 caras: de 50 g/m² a 210 g/m²/de 13 lb Bond a 56 lb Bond

Original a 2 caras: de 50 g/m² a 210 g/m²/de 13 lb Bond a 56 lb Bond

Original mezclado (Normal): de 35 g/m² a 210 g/m²/de 10 lb Bond a 56 lb Bond

Original mezclado (Dúplex): de 50 g/m² a 210 g/m²/de 13 lb Bond a 56 lb Bond

Tamaño del original

Estándar:

En Japón:

A3 w, B4 w, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, postal w, 11 e 17 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 8 e 13 w, 8K w, 16K w/v

Área métrica:

A3 w, B4 w, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, 11 e 17 w, 8,5 e 11 w/v, 8 e 13 w

Área en pulgadas:

A3 w, B4 w, A4 w/v, B5 w/v, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v

Personalizado: ancho de 100 mm a 297 mm, largo de 139,7 mm a 431,8 mm / ancho de 3,94" a 11,69", largo de 5,5" a 17"

Capacidad de documentos

• Máx. 300 hojas (80 g/m² /21 lb Bond)

Velocidad de lectura de documentos

Al copiar

• Normal

75 caras/min (A4 v/8,5 e 11 v, 600 ppp, en color)

80 caras/min (A4 v/8,5 e 11 v, 600 ppp, monocromo)

• Imp.dupl

150 caras/min (A4 v/8,5 e 11 v, 600 ppp, en color)

160 caras/min (A4 v/8,5 e 11 v, 600 ppp, monocromo)

Al escanear

• Normal

100 caras/min (A4 v/8,5 e 11 v, 400 ppp, en color/monocromo)

• Imp.dupl

200 caras/min (A4 v/8,5 e 11 v, 400 ppp, en color/monocromo)

Alimentación

Suministrado por la Unidad de alimentación de papel PF-713

Consumo máximo de energía

104,5 W o menos

Dimensiones

612 mm (anch.) e 503 mm (prof.) e 177 mm (alt.)/24,09" (anch.) e 19,8" (prof.) e 6,97" (alt.)

Peso

Aprox. 15,1 kg / 33,29 lb
