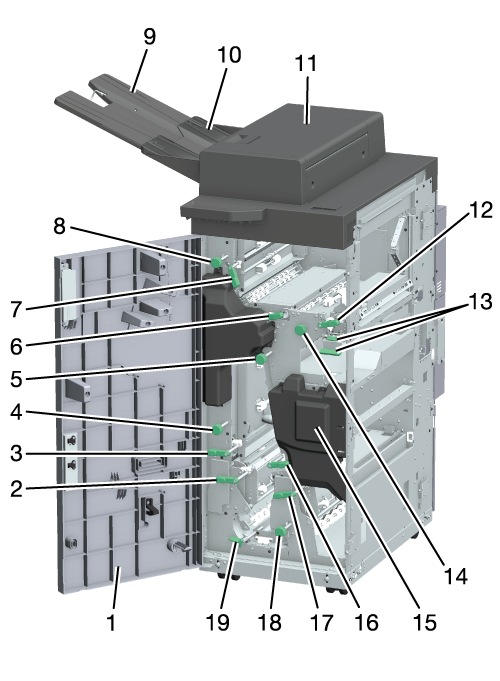

1

Puerta frontal de la unidad de relé

Para eliminar un atasco de papel, abra la puerta y retire el papel.

2

Palanca [RU12]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

3

Palanca [RU13]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

4

Mando [RU14]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

5

Mando [RU7]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

6

Palanca [RU4]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

7

Palanca [RU5]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

8

Mando [RU6]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

9

Ampliación de bandeja de purga

Extráigala durante la inspección automática de papel de gran tamaño.

10

Bandeja de purga

Expulsa el papel de salida que no se ajusta a los estándares.

11

Cubierta superior

Para eliminar un atasco de papel, abra la cubierta y retire el papel.

12

Palanca [RU1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

13

Palanca [RU2]

Para eliminar un atasco de papel, presione la palanca, abra la guía y retire el papel.

14

Mando [RU3]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

15

Pantalla de posición de atasco

La ubicación del atasco de papel se indica mediante una luz LED.

16

Palanca [RU8]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

17

Palanca [RU9]

Para eliminar un atasco de papel, tire de la palanca hacia arriba, abra la guía y retire el papel.

18

Mando [RU10]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

19

Palanca [RU11]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

Name

Unidad de relé RU-702

Tipo

Unidad de transferencia de relevo con bandeja de purga

Función

Transferencia directa

Acelera la transferencia de acuerdo con la velocidad lineal básica de posprocesamiento.

Alimentación de papel para inspección automática

Determina defectos en la imagen mientras se transfiere papel a través de la ruta de alimentación para la inspección automática.

Salida de bandeja de purga

Envía el papel detectado como anormal en la inspección automática a la Bandeja de purga.

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, postal w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Foolscap^*2, 8K w, 16K w/v

Personalizado:

Transferencia directa

Ancho de 95 mm a 330,2 mm, largo de 139 mm a 1.300 mm / Ancho de 3,74" a 13", largo de 5,47" a 51,18"

Salida de bandeja de purga/Ruta de alimentación de papel para la inspección automática

Ancho de 95 mm a 330,2 mm, largo de 139 mm a 487,7 mm / Ancho de 3,74" a 13", largo de 5,47" a 19,2"

Papel separador: A4T w/v, 8,5 e 11T w/v

*1: Solo en Japón.

*2: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Tipo de papel

Papel recomendado para la máquina

Peso del papel

De 40 g/m² a 450 g/m²/de 10 lb Bond a 119 lb Bond

Capacidad de la bandeja (Bandeja de purga)

100 hojas (80 g/m²/21 lb Bond, altura de apilado: 20 mm/0,79")

*No se garantiza la capacidad de apilado de 49 g/m²/13 lb Bond o menos.

Dimensiones

410 mm (anch.) e 720,6 mm (prof.) e 1.135 mm (alt.)/16,14" (anch.) e 28,37" (prof.) e 44,69" (alt.)

*Bandeja de salida, sin incluir saliente. Incluyendo conducto.

Peso

Aprox. 85 kg / 187,39 lb

Alimentación

100 V a 240 V CA, 50/60 Hz (suministro por cable de alimentación)

CC 24 V, 5 V (suministro desde la etapa frontal)

CC 24 V, 5 V (suministro a la etapa siguiente)

Consumo máximo de energía

600 W o menos (incluyendo opciones de conexión de siguiente etapa)
