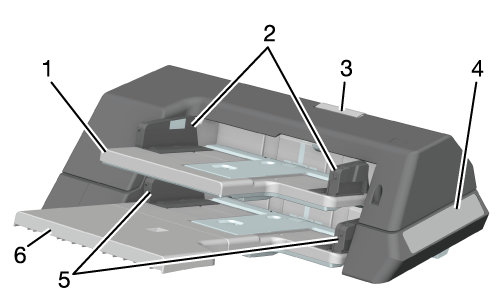

1

Bandeja superior

Cargue el papel de cubierta.

2

Guías de bandeja superior

Alinee esta guía con el papel de cubierta cargado.

3

Palanca de apertura de la unidad superior

Levántela para eliminar un atasco de papel. Deslice la unidad superior de la Unidad de inserción posterior PI-502 abierta hacia la izquierda y retire el papel atascado.

4

Panel de control de la unidad de inserción posterior

Se utiliza para operar manualmente la unidad de acabado. Hay un Botón de selección del modo de grapado y un Botón Perforación.

5

Guías de bandeja inferior

Alinee esta guía con el papel de cubierta cargado.

6

Bandeja inferior

Cargue el papel de cubierta.

Name

Unidad de inserción posterior PI-502

Unidad aplicable

Unidad de acabado FS-532^* / Unidad de acabado FS-541^*

*: Se requiere Kit de montaje MK-732

Tipo

Alimentador de hojas separado con limitador de par

Función

Automático

Alimenta papel a la unidad de acabado al recibir la orden desde la máquina.

Manual

Alimenta papel a la unidad de acabado al recibir una orden enviada manualmente desde el Panel de control de la unidad de inserción posterior.

Tamaño de papel

Bandeja superior

Estándar: A4 w/v, B5 w/v, A5 v, 8,5 e 11 w/v, 7,25 e 10,5 w, 5,5 e 8,5 v, 16K w/v

Personalizado: ancho de 182 mm a 330 mm, largo de 139 mm a 297 mm / ancho de 7,17" a 12,99", largo de 5,47" a 11,69"

Bandeja inferior

Estándar: A3 w, B4 w, SRA4 w, A4 w/v, B5 w/v, A5 v, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Foolscap^*, 8K w, 16K w/v

Personalizado: ancho de 182 mm a 330 mm, largo de 139 mm a 482 mm / ancho de 7,17" a 12,99", largo de 5,47" a 18,98"

*: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Tipo de papel

Normal, Fino, Específico del color, Estucado

Peso del papel

De 50 g/m² a 300 g/m²/de 13 lb Bond a 81 lb Bond

Capacidad de alimentación

Tanto la Bandeja superior como la Bandeja inferior admiten 200 hojas (80 g/m² ) o una altura de papel no superior a 30 mm

Dimensiones

540 mm (anch.) e 620 mm (prof.) e 220 mm (alt.)/21,26" (anch.) e 24,41" (prof.) e 8,66" (alt.)

Peso

11,7 kg / 25,79 lb

Alimentación

Procedente de la unidad de acabado instalada.

Consumo máximo de energía

30 W o menos
