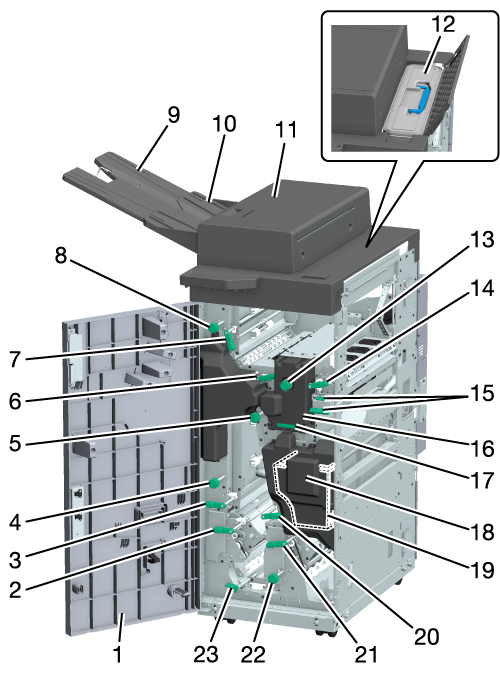

1

Puerta frontal de la unidad de relé

Para eliminar un atasco de papel, abra la puerta y retire el papel.

2

Palanca [RU12]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

3

Palanca [RU13]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

4

Mando [RU14]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

5

Mando [RU7]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

6

Palanca [RU4]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

7

Palanca [RU5]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

8

Mando [RU6]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

9

Extensión de bandeja secundaria

Tire hacia fuera al expulsar hojas grandes de papel para la Bandeja secundaria.

10

Bandeja secundaria

Expulsa el papel sin separación.

11

Cubierta superior

Para eliminar un atasco de papel, abra la cubierta y retire el papel.

12

Depósito de suministro

Sirve para extraer y suministrar agua para el humidificador.

13

Mando [HM1]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

14

Palanca [RU1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

15

Palanca [RU2]

Para eliminar un atasco de papel, presione la palanca, abra la guía y retire el papel.

16

Humidificador HM-103 (opcional)

Corrija la ondulación del papel humedeciendo las superficies frontal y posterior del papel uniformemente.

17

Asa [HM2]

Para eliminar un atasco de papel, sujete el asa y tire hacia fuera.

18

Pantalla de posición de atasco

La ubicación del atasco de papel se indica mediante una luz LED.

19

Depósito de almacenamiento de agua

Almacene el agua de Depósito de suministro.

20

Palanca [RU8]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

21

Palanca [RU9]

Para eliminar un atasco de papel, tire de la palanca hacia arriba, abra la guía y retire el papel.

22

Mando [RU10]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

23

Palanca [RU11]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

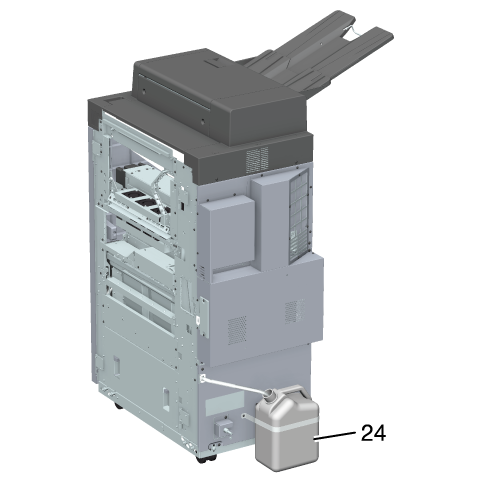

24

Contenedor de protección

Sirve para almacenar el agua expulsada si surge algún problema.

Name

Unidad de relé RU-518m

Tipo

Dispositivo de transferencia de relevo con función de enfriamiento del papel y corrección de ondulación

Función

Corrección de ondulación mecánica

Corrige la ondulación del papel y acelera la transferencia de acuerdo con la velocidad lineal básica de posprocesamiento.

Corrección de ondulación por humidificación

Humidifica con el Humidificador HM-103 y acelera la transferencia de acuerdo con la velocidad lineal básica de posprocesamiento.

Refrigeración y salida directa

Refrigera el papel y acelera la transferencia de acuerdo con la velocidad lineal básica de posprocesamiento.

Salida de inversión

Invierte el papel y acelera la transferencia de acuerdo con la velocidad lineal básica de posprocesamiento.

Salida por la bandeja secundaria

Expulsa a la Bandeja secundaria sin procesar.

Detección de concentración

Mide la concentración de la impresión del gráfico en papel y realiza correcciones.

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, postal w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Foolscap^*2, 8K w, 16K w/v

Personalizado:

Para salida directa o salida por la bandeja secundaria

Ancho de 95 mm a 330,2 mm, largo de 133 mm a 1.300 mm / Ancho de 3,74" a 13", largo de 5,24" a 51,18"

Para salida de inversión

Ancho de 95 mm a 330,2 mm, largo de 133 mm a 487,7 mm / Ancho de 3,74" a 13", largo de 5,24" a 19,2"

Directa invertida (dúplex invertida con la Unidad de corte TU-510 instalada)

Ancho de 140 mm a 330,2 mm, largo de 143 mm a 487,7 mm / Ancho de 5,51" a 13", largo de 5,63" a 19,2"

Para corrección de ondulación

Ancho de 95 mm a 330,2 mm, largo de 139 mm a 487,7 mm / Ancho de 3,74" a 13", largo de 5,47" a 19,2"

Papel separador: A4T w/v, 8,5 e 11T w/v

• Papel para pancartas (salida por bandeja secundaria si está instalada la Unidad de bandeja de salida de papel extralargo MK-761)

Ancho de 95 mm a 330,2 mm, largo de 487,8 mm a 1.300 mm / Ancho de 3,74" a 13", largo de 19,2" a 51,18"

*1: Solo en Japón.

*2: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Tipo de papel

Papel recomendado para la máquina

Peso del papel

Salida directa, salida a subbandeja o directa invertida (dúplex invertida con la Unidad de corte TU-510 instalada): de 40 g/m² a 400 g/m²

Salida de inversión: de 40 g/m² a 350 g/m²/de 10 lb Bond a 93 lb Bond

Corrección de ondulación, salida invertida tras corrección de ondulación: de 50 g/m² a 350 g/m²/de 13 lb Bond a 93 lb Bond

Capacidad de la bandeja
(Bandeja secundaria)

100 hojas (80 g/m²/21 lb Bond, altura de apilado: 20 mm/0,79")

*No se garantiza la capacidad de apilado de 49 g/m²/13 lb Bond o menos.

Dimensiones

410 mm (anch.) e 787,2 mm (prof.) e 1.135 mm (alt.)/16,14" (anch.) e 30,99" (prof.) e 44,69" (alt.)

*Bandeja de salida, sin incluir saliente. Incluyendo conducto.

Peso

Aprox. 95,4 kg/210,32 lb

o

Aprox. 93,8 kg/206,79 lb

Alimentación

En Japón: 100 V CA, 50/60 Hz (suministro por cable de alimentación)

Área métrica: CA de 220 V a 240 V, 50/60 Hz

Área en pulgadas: 110 V a 127 V de CA, 50/60 Hz

24 V, 5 V CC (suministro parcialmente desde la etapa frontal)

Consumo máximo de energía

712 W o menos (Humidificador HM-103/incluyendo opciones de conexión de siguiente etapa)
