È possibile verificare se i numeri di serie e i codici a barre nelle aree a cui è stata applicata tale ispezione cambiano correttamente. Questa sezione descrive come configurare tali impostazioni.
Ambiente operativo ipotizzato
Nome voce | Sommario |
---|---|
SO | Windows 10 |
Applicazione | Adobe Acrobat Reader DC |
Driver stampante | Driver PS Plug-in |
Opzione | Controller immagine Unità Intelligent Quality Care IQ-501 Unità ispezione automatica UK-301 Unità relè RU-702 Kit interfaccia video VI-514 Kit interfaccia video VI-515 |

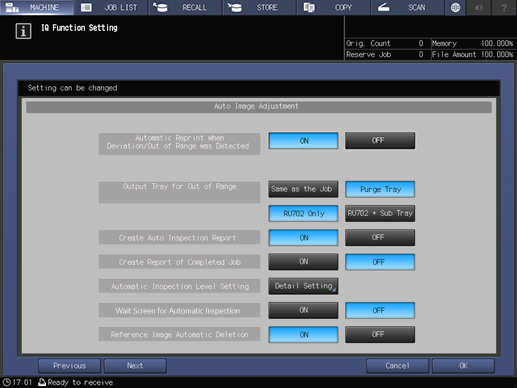

È possibile configurare questa impostazione anche accedendo a Utilità/Contatore, [Impostazione utente], quindi a [Impostazioni comuni] oppure a Utilità/Contatore, [Impost. amministratore], quindi a [Impostazioni comuni].
Questa sezione descrive la procedura per conservare un lavoro utilizzando Driver PS Plug-in e configurare le impostazioni utilizzando il Pannello a sfioramento.
È possibile eseguire la stessa operazione utilizzando AccurioPro Print Manager.

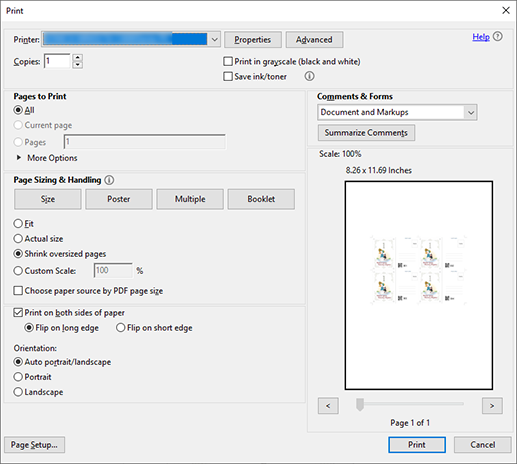

Ad esempio, un singolo set di riferimento è selezionato da [Pagine da stampare] nella scheda [Generale], e stampato come prova.

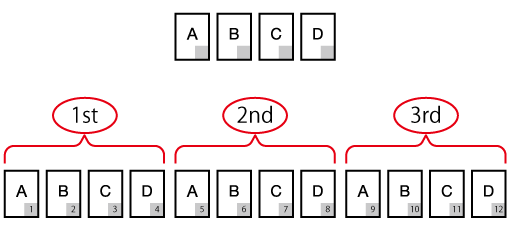

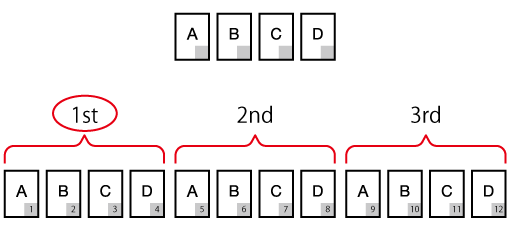

Il diagramma indica che, se esistono 12 fogli nel lavoro variabile, l'ispezione sarà eseguita 3 volte, una volta ogni 4 immagini di riferimento (A, B, C, D). Il numero di ispezioni sarà ripetuto a seconda del numero di fogli contenuti nel lavoro interessato. (Da A a D: immagine di riferimento, parte grigia: area variabile)
Se necessario, verificare la presenza di eventuali anomalie nella carta in uscita stampata in prova come immagine di riferimento. Se si desidera ricreare un'immagine di riferimento, ripetere i passaggi dall'1 all'11.
Dopo la stampa con esito positivo di una copia di prova, i dati stampati sono registrati come un'immagine di riferimento. L'immagine di riferimento ha lo stesso nome file dell'originale.

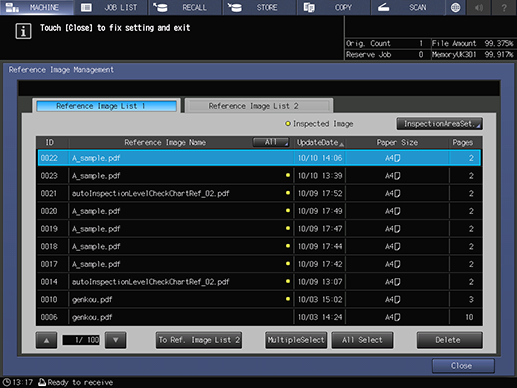

I dati stampati vengono inoltre registrati e visualizzati come immagine di riferimento nelle schermate [UNITÀ PRINC.] e [Gest.immag.rif.] del Pannello a sfioramento del sistema, nonché in [Immagine di riferimento Elenco 1]. Per informazioni dettagliate, fare riferimento a [Gest.immag.rif.].

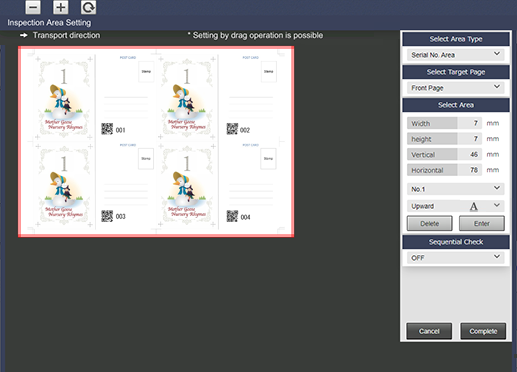

È visualizzata la schermata [Inspection Area Setting].
Per informazioni dettagliate sulle impostazioni, consultare le impostazioni della schermata [Inspection Area Setting] (descritte dopo la procedura).
Per informazioni dettagliate sulle impostazioni, consultare le impostazioni 1 di [Sequential Check] (descritte dopo la procedura).

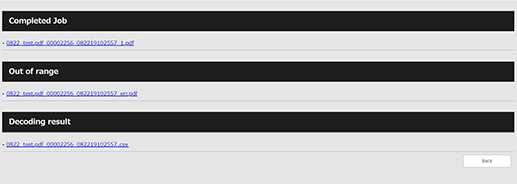

È possibile controllare i risultati della decodifica (file CSV) nel report d'ispezione automatica.
In questo esempio, il lavoro di stampa, incluse tutte le parti ripetute è stampato da [Pagine da stampare] nella scheda [Generale].
Eseguire i passaggi da 1 a 5 da Verifica dei report d'ispezione automatica tramite il browser.
Per informazioni dettagliate sulle impostazioni, consultare le impostazioni 2 di [Sequential Check] (descritte dopo la procedura).
Impostazioni nella schermata [Inspection Area Setting]
No. passo | Elemento | Valore di impostazione |
---|---|---|
1 | [Select Area Type] | Per esempio, selezionare [Serial No. Area] |
2 | [Select Target Page] | Selezionare il lato su cui saranno applicate le impostazioni dell'area d'ispezione automatica Tuttavia, se si imposta [Select Page], non sarà possibile impostare [Front Page] e [Back Page]. |
3 | [Select Area] | Impostare l'area per il lato selezionato al passo 2 Immettere i rispettivi valori. In alternativa, trascinare il cursore del mouse per specificare l'area di ispezione. Premere [Enter] per completare la configurazione delle impostazioni dell'area di ispezione. |

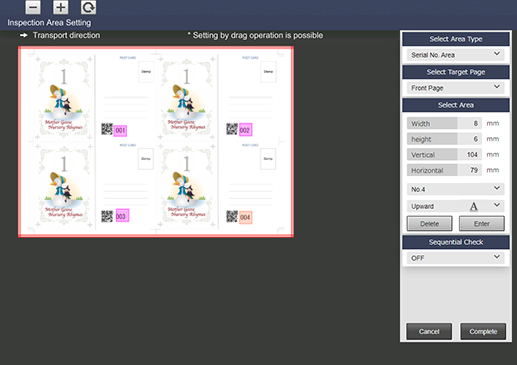

4 | [No.1] a [No.30] | Per impostare 2 o più [Select Area], selezionare [No.2] (o la quantità pertinente) dall'elenco del menu e ripetere il passo 3 È possibile impostare fino a 30 per entrambe, [Front Page] e [Back Page]. Se si desidera eliminare le impostazioni, selezionare il numero che si desidera eliminare, quindi premere [Delete]. |
Dettagli dell'impostazione 1 di [Sequential Check]
Elemento | Descrizione |
---|---|
[Check the data inside a page] | Controllare che i numeri ordinati sulla pagina cambino correttamente in funzione del numero area. Non è necessario che i numeri area siano consecutivi. In caso dell'Area No. 1, Area No. 2, Area No. 4 (non l'Area No. 3), il controllo dell'Area No. 3 non sarà eseguito, mentre l'Area No. 1, Area No. 2 e No. 4 saranno controllate in tale ordine. |
[Check the data between pages] | Controllare che i numeri impostati per ogni numero d'area cambino correttamente tra le pagine. |
Impostazioni della scheda [Qualità]
Elemento | Valore di impostazione |
---|---|
[Modalità di controllo] | Selezionare le immagini di riferimento per cui è stata impostata l'area di riferimento |
[Livello ispezione automatico] | Per esempio, selezionare [Standard] |
Dettagli dell'impostazione 2 di [Sequential Check]
No. | Elemento | Verificare le voci |
---|---|---|

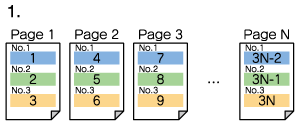

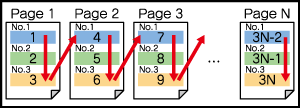

1 | [Check the data inside a page] | Verificare che i risultati di decodifica del numero area siano ordinati correttamente. Verificare che i risultati di decodifica del numero area finale sulla pagina corrente e i risultati di decodifica del primo numero area sulla pagina successiva siano ordinati correttamente. Ad esempio, nel caso del foglio numero 1 e del foglio numero 2 mostrati nella Figura 1, poiché i risultati di decodifica per l'Area N. 3 sul foglio 1 e per l'Area N. 1 sul foglio 2 sono disposti come 3, 4, non vi sarà alcun problema. |

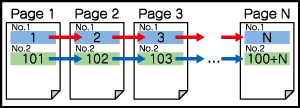

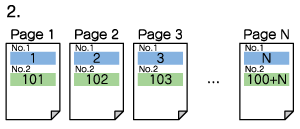

2 | [Check the data between pages] | Verificare che i risultati di decodifica di ciascun numero area siano ordinati sequenzialmente tra i fogli di carta. Nell'esempio utilizzato nella Figura 2, i risultati di decodifica per l'Area No. 1 lungo le pagine sono ordinati correttamente come 1, 2, 3, e pertanto non presentano problemi. A seguire, effettuare la stessa verifica per l'Area No. 2. In questo caso, i risultati di decodifica sono ordinati correttamente come 101, 102, 103, e pertanto non presentano problemi. |
