Cosa è l'ispezione automatica?
Descrizione generale
L'ispezione automatica utilizza dei sensori per rilevare automaticamente macchie e chiazze sulle immagini prodotte durante la stampa, e quindi rifiutare la carta in uscita che presenta problemi.
Questa funzione riduce i costi di manodopera associati con l'esecuzione di ispezioni manuali, contribuendo al contempo a migliorare l'efficienza del processo di stampa.

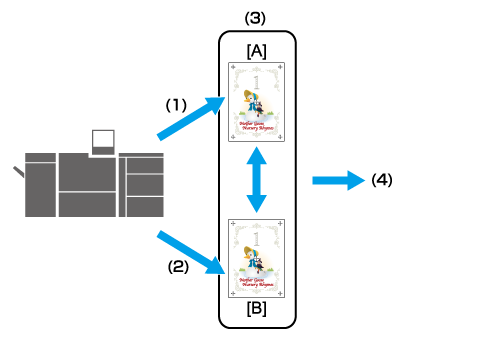

A: Immagini di riferimento
B: Immagine di ispezione
(1): crea un'immagine di riferimento mediante stampa di prova.
(2): stampa normalmente.
(3): confronta un'immagine. L'ispezione automatica rileva automaticamente la carta di uscita difettosa e la ristampa. In questo momento, la carta in questo sistema viene emessa una sola volta, quindi non si verifica alcun errore di ordine di pagina sulla carta in uscita.
(4): crea un report d'ispezione automatica. È possibile controllare il risultato dell'ispezione.
NOTA
Controller immagine e le seguenti opzioni sono necessarie per utilizzare questa funzione.
- Unità Intelligent Quality Care IQ-501
- Unità ispezione automatica UK-301
- Unità relè RU-702
- Kit interfaccia video VI-514
- Kit interfaccia video VI-515
NOTA
Per utilizzare la funzione di raggruppamento VDP in tempo reale durante la stampa è necessaria la seguente opzione.
- Kit di ispezione dei dati variabili UK-312
NOTA
Per impostare le immagini di riferimento utilizzate per l'ispezione automatica dei dati RIP è necessaria la seguente opzione.
- Kit di potenziamento dell'ispezione UK-311
Consigli
- I formati carta applicabili per il rilevamento automatico sono gli stessi di quelli corrispondenti per l'Unità Intelligent Quality Care IQ-501. Tuttavia, la lunghezza massima applicabile per la carta per stampa banner è 487,8 mm/19,2".
- La visualizzazione dei risultati di ispezione per [Striatura], [Macchia], [Barcode Area], e [Serial No. Area] è opzionale. Queste funzioni non sono visualizzate per impostazione predefinita. Per usare questa impostazione, contattare l'addetto all'assistenza.
Flusso operativo dell'ispezione automatica
Step 1
Configurare i diversi parametri richiesti per l'ispezione automatica
Per informazioni dettagliate, fare riferimento a Impostazioni di ispezione automatica.
Step 2
Eseguire l'ispezione automatica
Eseguire l'ispezione automatica adottando uno dei seguenti metodi.
-Eseguire collettivamente la creazione di immagini di riferimento e l'ispezione automatica
-Eseguire l'ispezione automatica utilizzando immagini di riferimento appena create
-Eseguire l'ispezione automatica utilizzando immagini di riferimento pre-create
Per informazioni dettagliate, fare riferimento a Applicazione delle ispezioni automatiche.
-Eseguire collettivamente la creazione di immagini di riferimento e l'ispezione automatica
-Eseguire l'ispezione automatica utilizzando immagini di riferimento appena create
-Eseguire l'ispezione automatica utilizzando immagini di riferimento pre-create
Per informazioni dettagliate, fare riferimento a Applicazione delle ispezioni automatiche.
Step 3
Controllare i risultati dell'ispezione automatica.
Controllare in dettaglio i risultati dell'ispezione automatica utilizzando il report d'ispezione automatica.
Per informazioni dettagliate, fare riferimento a Report d'ispezione automatica.
Per informazioni dettagliate, fare riferimento a Report d'ispezione automatica.
La seguente gestione e le impostazioni possono anche essere configurate per l'uso nell'ispezione automatica.
Gestione/Impostazione | Descrizione generale |
|---|---|
Gestione immagine di riferimento | Utilizzare questa funzione per gestire ed eliminare le immagini di riferimento registrate in base alla frequenza di utilizzo delle immagini. Per informazioni dettagliate, fare riferimento a Immagini di riferimento. |
Impostazioni dell'area di ispezione automatica | Impostare un'area non soggetta a ispeziona automatica o impostare un'area soggetta a un'ispezione automatica, come la stampa variabile, ad esempio modificando intenzionalmente parte di un'immagine. Un'ispezione efficiente è resa possibile attraverso la prevenzione di errori superflui e controlli automatici, ad esempio la stampa del numero di serie. Per informazioni dettagliate, fare riferimento a Area di ispezione automatica. |
Impostazioni dei vassoi di uscita carta per gli elementi stampati su cui è stata rilevata un'anomalia | Usare questa funzione per configurare i vassoi di uscita carta per gli elementi stampati su cui è stata rilevata un'anomalia in base al tipo di attività. Per informazioni dettagliate, fare riferimento a Imp. di uscita. |
Riferimento
- Per informazioni dettagliate su cosa fare quando viene rilevata un'immagine che si discosta dall'immagine di riferimento nell'ispezione automatica, fare riferimento a Risoluzione dei problemi.
