Decodificare e verificare le aree del codice a barre e del no. di serie
Descrizione generale
È possibile decodificare e controllare i codici a barre e i numeri di serie nelle aree soggette a ispezione dei codici a barre o dei numeri di serie. Questa sezione descrive come configurare tali impostazioni.
Ambiente operativo ipotizzato
Nome voce | Sommario |
|---|---|
SO | Windows 10 |
Applicazione | Adobe Acrobat Reader DC |
Driver stampante | Driver PS Plug-in |
Opzione | Controller immagine Unità Intelligent Quality Care IQ-501 Unità ispezione automatica UK-301 Unità relè RU-702 Kit interfaccia video VI-514 Kit interfaccia video VI-515 |
NOTA
- La visualizzazione dei risultati delle ispezioni per [Barcode Area] o [Serial No. Area] è facoltativa. Queste funzioni non sono visualizzate per impostazione predefinita. Per usare questa impostazione, contattare l'addetto all'assistenza.
Consigli
- Quando si configura il driver di stampa, assicurarsi di verificare che nessuna delle impostazioni precedenti rimanga nelle schede della voce interessata. Se rimangono impostazioni precedenti, assicurarsi di cancellarle.
Procedura di impostazione
1
Premere [UNITÀ PRINC.] e poi [Imp.funzione IQ] sul Pannello a sfioramento del sistema per visualizzare la schermata [Imp.funzione IQ].
È possibile configurare questa impostazione anche accedendo a Utilità/Contatore, [Impostazione utente], quindi a [Impostazioni comuni] oppure a Utilità/Contatore, [Impost. amministratore], quindi a [Impostazioni comuni].
2
Procedere con [Succ], impostare [Creare report ispezione automatica] su [Attiva], e quindi premere [OK].
3
Per creare un'immagine di riferimento, aprire l'originale nell'applicazione, quindi fare clic su [Stampa] nel menu [File].
Questa sezione descrive la procedura per conservare un lavoro utilizzando Driver PS Plug-in e configurare le impostazioni utilizzando il Pannello a sfioramento.
4
Selezionare la stampante da usare per la stampa e fare clic su [Proprietà].
5
Selezionare la scheda [Workflow], e quindi [Conservare] per il [Metodo di uscita].
6
Fare clic su [OK].
7
Premere [U.PRINC.] e poi [CNTL] sul Pannello a sfioramento del sistema per visualizzare la schermata del lavoro [Conservare].
È possibile eseguire la stessa operazione utilizzando AccurioPro Print Manager.
8
Selezionare un lavoro di stampa conservato, quindi premere [Gestione lavoro] seguito da [Impostazioni lavoro].
9
Attivare [Ispezione automatica] dalla scheda [Qualità].
10
Selezionare [Crea nuova] di [Modalità di controllo].
11
Premere [Stampa] per creare l'immagine di riferimento.
Ad esempio, un singolo set di riferimento è selezionato da [Pagine da stampare] nella scheda [Generale], e stampato come prova.
Da A a D: immagini di riferimento
Parte grigia: area variabile
Il diagramma indica che, se esistono 12 fogli nel lavoro variabile, l'ispezione sarà eseguita 3 volte, una volta ogni 4 immagini di riferimento (A, B, C, D). Il numero di ispezioni sarà ripetuto a seconda del numero di fogli contenuti nel lavoro interessato.
12
Controllare i contenuti dell'immagine di riferimento stampata come prova.
Se necessario, verificare la presenza di eventuali anomalie nella carta in uscita stampata in prova come immagine di riferimento. Se si desidera ricreare un'immagine di riferimento, ripetere i passaggi dall'1 all'11.
Dopo la stampa con esito positivo di una copia di prova, i dati stampati sono registrati come un'immagine di riferimento. L'immagine di riferimento ha lo stesso nome file dell'originale.
I dati stampati vengono inoltre registrati e visualizzati come immagine di riferimento nelle schermate [UNITÀ PRINC.] e [Gest.immag.rif.] del Pannello a sfioramento del sistema, nonché in [Immagine di riferimento Elenco 1]. Per informazioni dettagliate, fare riferimento a [Gest.immag.rif.].
13
Premere [UNITÀ PRINC.] e poi [Gest.immag.rif.] sul Pannello a sfioramento del sistema per visualizzare la schermata [Gest.immag.rif.].
14
Da [Immagine di riferimento Elenco 1], selezionare la riga dell'immagine di riferimento creata al passo 11, quindi premere [Imp.AreaIspezione].
15
Configurare le impostazioni dell'area di ispezione automatica.
Per informazioni dettagliate sulle impostazioni, consultare le impostazioni della schermata [Inspection Area Setting] (descritte dopo la procedura).
16
Premere [Complete] quando si è terminata la configurazione delle impostazioni dell'area d'ispezione.
17
Tornare alla schermata del passaggio 9 e impostare come da configurazione della scheda [Qualità] (descritta dopo la procedura).
18
Premere [Stampa] per decodificare i dati dell'area di ispezione dall'immagine stampata.
È possibile controllare i risultati della decodifica (file CSV) nel report d'ispezione automatica.
In questo esempio, il lavoro di stampa, incluse tutte le parti ripetute è stampato da [Pagine da stampare] nella scheda [Generale].
19
Accedere a Web Utilities sull'Unità ispezione automatica UK-301 utilizzando il browser e controllare il report d'ispezione automatica.
Eseguire i passaggi da 1 a 5 da Verifica dei report d'ispezione automatica tramite il browser.
20
Fare clic su [Report] per il lavoro che si desidera controllare e scaricare [Decoding result] dalle rispettive schermate di conferma dei report visualizzate.
21
Confrontare i dati dei risultati di decodifica nel file CSV con i dati dell'originale.
Se i dati coincidono, significa che i dati dell'area di ispezione sono stati stampati correttamente.
22
Se si individua un errore nei risultati di decodifica, controllare i dati dell'originale e le impostazioni dell'area di ispezione. Controllare se la destinazione dell'ispezione è compresa nell'intervallo delle specifiche.
Riferimento
- Per informazioni dettagliate sulle aree di ispezione, fare riferimento a [Imp.AreaIspezione].

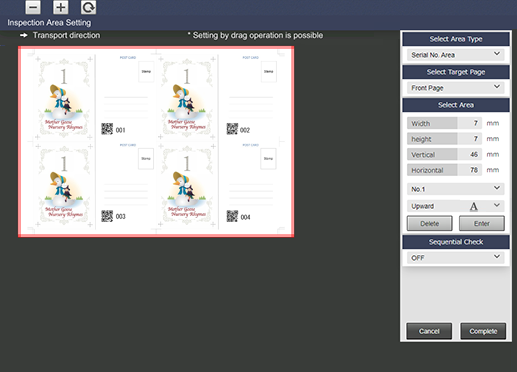

Impostazioni nella schermata [Inspection Area Setting]
No. passo | Elemento | Valore di impostazione |
|---|---|---|
1 | [Select Area Type] | Per esempio, selezionare [Serial No. Area] |
2 | [Select Target Page] | Selezionare il lato su cui saranno applicate le impostazioni dell'area d'ispezione automatica Tuttavia, se si imposta [Select Page], non sarà possibile impostare [Front Page] e [Back Page]. |
3 | [Select Area] | Impostare l'area per il lato selezionato al passo 2 Immettere i rispettivi valori. In alternativa, trascinare il cursore del mouse per specificare l'area di ispezione. Premere [Enter] per completare la configurazione delle impostazioni dell'area di ispezione. |
4 | [No.1] a [No.30] | Per impostare 2 o più [Select Area], selezionare [No.2] (o la quantità pertinente) dall'elenco del menu e ripetere il passo 3 È possibile impostare fino a 30 per entrambe, [Front Page] e [Back Page]. Se si desidera eliminare le impostazioni, selezionare il numero che si desidera eliminare, quindi premere [Delete]. |
Impostazioni della scheda [Qualità]
Elemento | Valore di impostazione |
|---|---|
[Modalità di controllo] | Selezionare le immagini con l'area d'ispezione impostata |
[Livello ispezione automatico] | Per esempio, selezionare [Standard] |
