[Gest.immag.rif.]
Descrizione generale
L'ispezione automatica è una funzione che confronta l'immagine di riferimento registrata con l'immagine interessata e rileva la presenza di problemi relativi alla carta in uscita.
[Gest.immag.rif.] consente di registrare o gestire l'immagine di riferimento per l'ispezione automatica.
È anche possibile impostare un'area non soggetta a ispezione automatica o a verifica delle sequenze.
Le immagini di riferimento possono essere controllate con il Pannello a sfioramento del sistema o con Web Utilities dell'Unità ispezione automatica UK-301.
NOTA
Per utilizzare questa funzione, sono necessarie tutte le seguenti opzioni.
- Unità Intelligent Quality Care IQ-501
- Unità ispezione automatica UK-301
- Unità relè RU-702
- Kit interfaccia video VI-514
- Kit interfaccia video VI-515
Consigli
- Per eseguire l'ispezione automatica, assicurarsi di registrare le immagini di riferimento in [Immagine di riferimento Elenco 1]. Si consiglia di registrare le immagini utilizzate di frequente in [Immagine di riferimento Elenco 1].
- Si consiglia di registrare le immagini utilizzate di rado in [Immagine di riferimento Elenco 2].
- È possibile registrare fino a 1.000 immagini di riferimento. Potrebbe non risultare possibile registrare il numero massimo di immagini a seconda del formato carta delle scansioni.
- Il [Nome immagine di riferimento] dell'immagine precedentemente usata per l'ispezione automatica è contrassegnato da un'icona circolare gialla.
Riferimento
- Per informazioni dettagliate su come registrare un'immagine di riferimento, consultare [Workflow stampa].

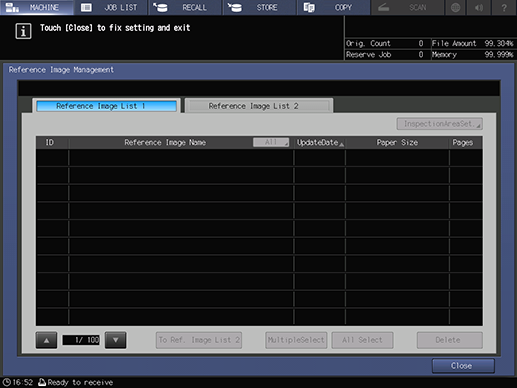

Voci di impostazione
Accesso alla schermata
Pannello a sfioramento - [UNITÀ PRINC.] - [Gest.immag.rif.]
Voce di impostazione | Descrizione |
|---|---|
[Immagine di riferimento Elenco 1] | Visualizza le immagini di riferimento registrate in [Immagine di riferimento Elenco 1]. |
[Immagine di riferimento Elenco 2] | Visualizza le immagini di riferimento registrate in [Immagine di riferimento Elenco 2]. |
Imposta un'area per ispezionare l'immagine di riferimento selezionata. Visualizzata solo in [Immagine di riferimento Elenco 1]. | |
[Selez.multipla] | Per selezionare simultaneamente più righe, premere prima questo tasto, quindi selezionare l'immagine di riferimento. Premendo nuovamente questo tasto rilascia la selezione. Quando sono selezionate più immagini, non è possibile spostare l'elenco o impostare un'area di ispezione. |
[Selez.tutto] | Seleziona tutte le immagini di riferimento. Premere [Selez.multipla] per rilasciare le selezioni. |
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
