Rollenwickler RW-201

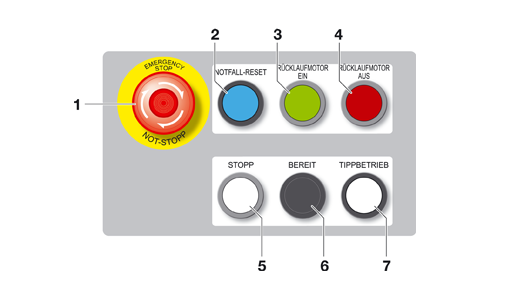

Nr.

Name

Beschreibung

1

NOT-STOPP

Drücken Sie diese Taste, um das System im Notfall auszuschalten. Verwenden Sie diese Taste nur im Notfall. Wenn NOT-STOPP gedrückt wird, wird das System sofort angehalten. Um den Not-Stopp-Status zurückzusetzen, drücken Sie auf NOTFALL-RESET und drehen NOT-STOPP nach rechts. Drücken Sie NOT-STOPP nicht, um einen normalen Druckvorgang anzuhalten. Dadurch kann das System und das Druckmedium beschädigt werden.

2

NOTFALL-RESET

Wenn dieses System sofort angehalten wurde, löschen Sie den Fehler und vergewissern Sie sich, dass die obere Abdeckung geschlossen ist. Drücken Sie dann NOTFALL-RESET, um den Not-Stopp zurückzusetzen.

3

RÜCKLAUFMOTOR EIN

Wenn RÜCKLAUFMOTOR EIN ausgeschaltet ist, startet das System nicht den Druck. Drücken Sie zum Starten des Drucks RÜCKLAUFMOTOR EIN, so dass RÜCKLAUFMOTOR EIN leuchtet.

4

RÜCKLAUFMOTOR AUS

Schalten Sie RÜCKLAUFMOTOR EIN aus, wenn der Druck beendet ist.

5

STOPP

Hält Jobs an, während Papier transportiert und gedruckt wird. Hält das gesamte System an.

  • Die LED leuchtet im Not-Stopp-Status auf.

  • Wenn der Rollenwickler RW-201 angehalten wird, blinkt die LED.

  • Drücken Sie STOPP, während die LED blinkt, um die LED auszuschalten und den Stopp-Status zu beenden.

6

BEREIT

Drehen Sie die Wickelwelle des Rollenwicklers RW-201 und transportieren Sie das Medium. Wenn BEREIT gedrückt wird, während das System angehalten und offline ist, ertönt der Alarm drei Sekunden lang. Über einen Zeitraum von fünf Sekunden nach der Beendigung des Alarmtons ist TIPPBETRIEB aktiv.

7

TIPPBETRIEB

Wenn das System angehalten und offline ist, können Sie die Förderanlage des Rollenwicklers RW-201 fünf Sekunden lang betätigen, nachdem auf BEREIT gedrückt und der Alarmton beendet wurde. Während TIPPBETRIEB gedrückt wird, ist die Förderanlage aktiv. Verwenden Sie diese Funktion, wenn das Medium angepasst wird.

Wenn TIPPBETRIEB nicht innerhalb von fünf Sekunden gedrückt wird oder wenn STOPP betätigt wird, drücken Sie erneut BEREIT.
