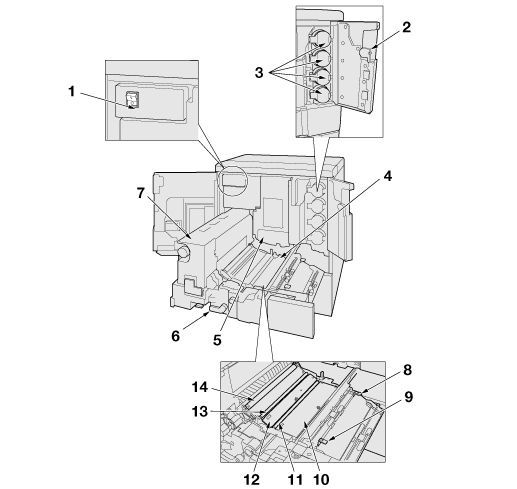

Interne Systemkomponenten

1

Hauptnetzschalter

Dient dem Kundendienst zum Ein- oder Ausschalten der Stromversorgung des Systems. Im regulären Betrieb sollte das System damit nicht ausgeschaltet werden.

2

Tonerklappe

Wird nach rechts gedrückt, um Toner nachzufüllen.

3

Tonerflaschenabdeckung (Y, M, C, K)

Wird entriegelt und geöffnet, um die Tonerflaschen einzusetzen. Es gibt Tonerflaschen für vier Farben: Gelb (Y), Magenta (M), Cyan (C) und Schwarz (K).

4

Transportfixiereinheit

Wird herausgezogen, um Papierstaus zu beseitigen. Die Benutzung der Hebel und Knöpfe der Transportfixiereinheit wird in den bei einem Papierstau angezeigten Anweisungen auf dem Bildschirm erklärt.

5

Trommeleinheit

Erstellt das Bild.

6

Hebel [M1]

Wird nach links umgelegt, um die Förderfixiereinheit für die Beseitigung eines Papierstaus zurückzuziehen.

7

Fixiereinheit

Fixiert Toner auf dem Papier.

8

Blattfeder (hinten)

Stabilisiert den Medientransport. Verhindert außerdem, dass Klebstoff im Transportbereich anhaftet.

9

Blattfeder (vorn)

Stabilisiert den Medientransport. Verhindert außerdem, dass Klebstoff im Transportbereich anhaftet.

10

Abdeckung [M2]

Wird geöffnet, um Papierstaus im Inneren des Hauptsystems zu beseitigen oder um eine Reinigung durchzuführen.

11

Vor-Übertragungsrolle 1

Transportiert das Medium.

12

Abdeckung [M3]

Wird geöffnet, um Papierstaus im Inneren des Hauptsystems zu beseitigen oder um eine Reinigung durchzuführen.

13

Vor-Übertragungsrolle 2

Transportiert das Medium.

14

Sekundäre Übertragungsrolle

Transportiert Toner zum Medium.
