Bedienfeld und Touch Display

Touch Display (Rollenwickler RW-201)

Bildschirm 1, Zugkraft / 2, Lüfter

Bildschirm [1, Zugkraft / 2, Lüfter]

Bildschirm Zugkraft
Bildschirm Lüfter

Bildschirm [Zugkraft]

Drücken Sie im Bildschirm [Menü] auf [1,Zugkraft/2,Lüfter] - [1], um den Bildschirm anzuzeigen.

Ändern Sie die Einstellung auf keinen Fall im normalen Betrieb. Wenn die Einstellung geändert werden muss, weil beispielsweise eine Papierverwindung auftritt, wenden Sie sich bitte an Ihren Servicetechniker.

Nr.	Name	Beschreibung
1	Einstellungswert	Zeigt die aktuelle Zugkraft an.
2	[Drehen Ziehen]	Zeigt die Zugkraft der Zugwalze am Rollenwickler RW-201 an.
3	[Papiereinzug Ziehen]	Zeigt die Zugkraft für die Zugwalze am Rollenwickler RW-101 an.

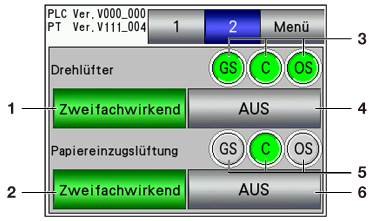

Bildschirm [Lüfter]

Drücken Sie im Bildschirm [Menü] auf [1,Zugkraft/2,Lüfter] - [2], um den Bildschirm anzuzeigen.

Ändern Sie die Einstellung auf keinen Fall im normalen Betrieb. Wenn die Einstellung geändert werden muss, weil beispielsweise eine reguläre Wartung der Lüfter vorgenommen werden soll, wenden Sie sich bitte an Ihren Servicetechniker.

Nr.	Name	Beschreibung
1	[Zweifachwirkend]/[Einfachwirkend] (Drehlüfter)	Überprüfen oder definieren Sie die Einstellungen für den Drehlüfter am Rollenwickler RW-201. Achten Sie im normalen Betrieb darauf, dass die Einstellung [Zweifachwirkend] verwendet wird. Verwenden Sie die Einstellung [Einfachwirkend], wenn Sie den Betrieb überprüfen.
2	[Zweifachwirkend]/[Einfachwirkend] (Papiereinzugslüftung)	Überprüfen oder definieren Sie die Einstellungen für die Papiereinzugslüftung am Rollenwickler RW-101. Achten Sie im normalen Betrieb darauf, dass die Einstellung [Zweifachwirkend] verwendet wird. Verwenden Sie die Einstellung [Einfachwirkend], wenn Sie den Betrieb überprüfen.
3	[GS]/[C]/[OS] (Drehlüfter)	Stellen Sie im normalen Betrieb sicher, dass die Elemente [GS]/[C]/[OS] auf Grün eingestellt sind. Wenn Sie den Betrieb überprüfen möchten, wählen Sie den zu überprüfenden Lüfter aus. [GS]: Lüfter auf der Zahnradseite [C]: Mittlerer Lüfter [OS]: Lüfter auf der Betriebsseite
4	[AUS]/[EIN] (Drehlüfter)	Wenn Sie den Betrieb des Drehlüfters überprüfen möchten, wählen Sie [EIN].
5	[GS]/[C]/[OS] (Papiereinzugslüftung)	Stellen Sie im normalen Betrieb sicher, dass die Elemente [GS]/[C]/[OS] auf Grün eingestellt sind. Wenn Sie den Betrieb überprüfen möchten, wählen Sie den zu überprüfenden Lüfter aus. [GS]: Lüfter auf der Zahnradseite [C]: Mittlerer Lüfter [OS]: Lüfter auf der Betriebsseite
6	[AUS]/[EIN] (Papiereinzugslüftung)	Wenn Sie den Betrieb der Papiereinzugslüftung überprüfen möchten, wählen Sie [EIN].
