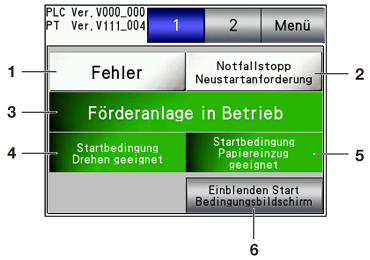

Bildschirm [1, Maschinenstatus/2, Maschineneinstellung]

1

[Fehler]

Leuchtet rot, wenn ein Fehler auf dem Rollenwickler RW-101 oder dem Rollenwickler RW-201 auftritt.

2

[Notfallstopp/Neustartanforderung]

Leuchtet rot, wenn NOT-STOPP am Bedienfeld des Rollenwicklers RW-101 oder des Rollenwicklers RW-201 wirksam ist oder wenn die Medienabdeckung oder die obere Abdeckung geöffnet ist.

Leuchtet auch rot, wenn der Netzschalter des Rollenwicklers RW-101 eingeschaltet wird.

In beiden Fällen drücken Sie zum Zurücksetzen auf NOTFALL-RESET.

3

[Förderanlage angehalten]/[Förderanlage in Betrieb]

Zeigt an, ob der Rollenwickler RW-101 und der Rollenwickler RW-201 in Betrieb ist oder angehalten wurde.

4

[Startbedingung Drehen ungeeignet] / [Startbedingung Drehen geeignet]

Wenn die Druckbedingungen des Rollenwicklers RW-201 nicht erfüllt sind, leuchtet [Startbedingung Papiereinzug ungeeignet] rot.

5

[Startbedingung Papiereinzug ungeeignet]/[Startbedingung Papiereinzug geeignet]

Wenn die Druckbedingung des Rollenwicklers RW-101 nicht erfüllt sind, leuchtet [Startbedingung Papiereinzug ungeeignet] rot.

6

[Einblenden Start/Bedingungsbildschirm]

Ruft den Bildschirm [Maschinenstatus] auf, in dem der Status des Rollenwicklers RW-101 und des Rollenwicklers RW-201 angezeigt wird.

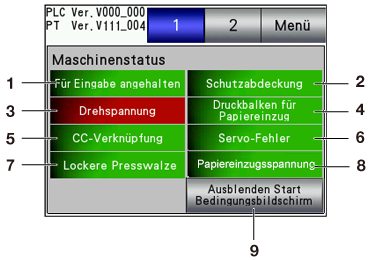

1

[Für Eingabe angehalten]

Leuchtet rot, wenn sich dieses System im Not-Stopp-Status befindet.

2

[Schutzabdeckung]

Leuchtet rot, wenn die Medienabdeckung oder die obere Abdeckung geöffnet wird.

3

[Drehspannung]

Leuchtet rot, wenn die Drehspannung am Rollenwickler RW-201 ausgeschaltet wird.

Drücken Sie auf RÜCKLAUFMOTOR EIN des Rollenwicklers RW-201, um die Drehspannung einzuschalten.

4

[Druckbalken für Papiereinzug]

Leuchtet rot, wenn die Medienandruckleiste 1 oder die Medienandruckleiste 2 am Rollenwickler RW-101 aktiviert wird.

5

[CC-Verknüpfung]

Leuchtet rot, wenn ein Kommunikationsfehler auf dem Rollenwickler RW-101 oder dem Rollenwickler RW-201 auftritt.

Wenden Sie sich an den Servicetechniker.

6

[Servo-Fehler]

Leuchtet rot, wenn ein Fehler am Servomotor auftritt.

Wenden Sie sich an den Servicetechniker.

7

[Lockere Presswalze]

Leuchtet rot, wenn die Gummiwalze am Rollenwickler RW-101 oder am Rollenwickler RW-201 abgekoppelt ist. Öffnen Sie die Frontklappe und verwenden Sie den Hebel, um die Gummiwalze wieder anzubringen.

8

[Papiereinzugsspannung]

Leuchtet rot, wenn die Drehspannung am Rollenwickler RW-101 ausgeschaltet wird.

Drücken Sie im Bildschirm [Papiereinzug] auf [Spannung AUS], um die Einstellung [Spannung EIN] (Papiereinzugsspannung EIN) zu aktivieren.

9

[Ausblenden Start/Bedingungsbildschirm]

Schließen Sie den Bildschirm [Maschinenstatus], um zum Bildschirm [Maschinenstatus] zurückzukehren.

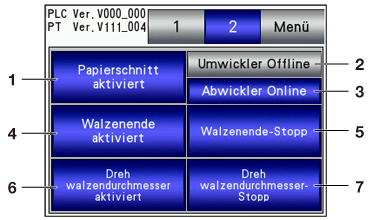

1

[Papierschnitt aktiviert] / [Papierschnitt deaktiviert]

Aktivieren/deaktivieren Sie den Medienriss-Sensor am Rollenwickler RW-201. Achten Sie im normalen Betrieb darauf, dass der Sensor auf [Papierschnitt aktiviert] eingestellt ist.

2

[Umwickler Online] / [Umwickler Offline]

Schalten Sie den Rollenwickler RW-201 und das System online oder offline. Zum Starten eines Druckvorgangs muss das System online sein.

Die Taste blinkt in den folgenden Fällen. Überprüfen Sie den Status.

• im Not-Stopp-Status

• wenn ein Fehler auftritt

• wenn STOPP am Rollenwickler RW-201 gedrückt wird

Wenn der Bildschirm nach dem Druck auf die Taste nicht gewechselt wird, überprüfen Sie, ob im Bildschirm ein Fehler angezeigt wird.

3

[Abwickler Online] / [Abwickler Offline]

Schalten Sie den Rollenwickler RW-101 und das System online oder offline. Zum Starten eines Druckvorgangs muss das System online sein.

Die Taste blinkt in den folgenden Fällen. Überprüfen Sie den Status.

• im Not-Stopp-Status

• wenn ein Fehler auftritt

• wenn STOPP am Rollenwickler RW-101 gedrückt wird

Wenn der Bildschirm nach dem Druck auf die Taste nicht gewechselt wird, überprüfen Sie, ob im Bildschirm ein Fehler angezeigt wird.

4

[Walzenende aktiviert] / [Walzenende deaktiviert]

Gibt an, wie der Förderanlagenbetrieb geregelt werden soll, wenn das Walzenende des Mediums auf dem Rollenwickler RW-101 erkannt wird. Achten Sie im normalen Betrieb darauf, dass die Einstellung [Walzenende aktiviert] verwendet wird.

5

[Walzenende-Stopp] / [Walzenende-Warnung]

Gibt an, ob der Förderanlagenbetrieb automatisch gestoppt wird oder ob ein Alarm ertönen soll, wenn das Walzenende des Mediums auf dem Rollenwickler RW-101 erkannt wird. Wenn [Walzenende-Warnung] eingestellt wird, ertönt ein Alarm, wenn das Walzenende des Mediums erkannt wird. Das System setzt jedoch den Betrieb fort.

Achten Sie im normalen Betrieb darauf, dass die Einstellung [Walzenende-Stopp] verwendet wird.

6

[Drehwalzendurchmesser aktiviert] / [Drehwalzendurchmesser deaktiviert]

Gibt an, wie der Förderanlagenbetrieb geregelt werden soll, wenn der Walzendurchmesser des Mediums auf dem Rollenwickler RW-201 den maximalen Walzendurchmesser überschreitet.

Achten Sie im normalen Betrieb darauf, dass die Einstellung [Drehwalzendurchmesser aktiviert] verwendet wird.

7

[Drehwalzendurchmesser-/Stopp] / [Drehwalzendurchmesser-/Warnung]

Gibt an, ob ein automatischer Stopp erfolgt oder ob ein Alarm ertönen soll, wenn das Medium auf dem Rollenwickler RW-201 den maximalen Walzendurchmesser überschreitet. Wenn [Drehwalzendurchmesser-/Warnung] eingestellt wird, ertönt ein Alarm, wenn der maximale Walzendurchmesser erkannt wird. Das System setzt jedoch den Betrieb fort.

Achten Sie im normalen Betrieb darauf, dass die Einstellung [Drehwalzendurchmesser-/Stopp] verwendet wird.
