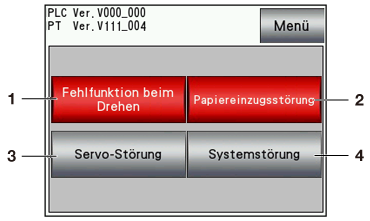

Bildschirm [Fehler]

Wenn ein Fehler erkannt wird, leuchtet [Fehler] im Bildschirm [Menü] rot.

Drücken Sie auf [Fehler], um den Bildschirm [Fehler] anzuzeigen. Der entsprechende Bildschirm wird rot angezeigt. Drücken Sie die rot dargestellte Taste, um den entsprechenden Bildschirm zu öffnen.

Nr.

Name

Beschreibung

1

[Fehlfunktion beim Drehen]

Leuchtet rot, wenn ein Fehler auf dem Rollenwickler RW-201 auftritt. Zeigt den Bildschirm [Fehlfunktion beim Drehen] an.

2

[Papiereinzugsstörung]

Leuchtet rot, wenn ein Fehler auf dem Rollenwickler RW-101 auftritt. Zeigt den Bildschirm [Papiereinzugsstörung] an.

3

[Servo-Störung]

Leuchtet rot, wenn ein Fehler am Servomotor auftritt. Zeigt den Bildschirm [Servo-Störung] an.

Wenden Sie sich an den Servicetechniker.

4

[Systemstörung]

Leuchtet rot, wenn ein Fehler auf dem System auftritt. Zeigt den Bildschirm [Systemstörung] an.

Wenden Sie sich an den Servicetechniker.

Bildschirm [Fehlfunktion beim Drehen]

Drücken Sie auf [Fehlfunktion beim Drehen], um den Bildschirm anzuzeigen.

Nr.

Name

Beschreibung

1

[Papierschnitt]

Wenn [Papierschnitt deaktiviert] / [Papierschnitt aktiviert] im Bildschirm [Maschineneinstellung] auf [Papierschnitt aktiviert] eingestellt ist, wird bei der Erkennung eines Medienrisses das System angehalten und die Taste leuchtet rot.

2

[Drehwalzendurchmesser maximal]

Wenn [Drehwalzendurchmesser-/Warnung] / [Drehwalzendurchmesser-/Stopp] im Bildschirm [Maschineneinstellung] auf [Drehwalzendurchmesser-/Stopp] eingestellt ist, wird bei der Erkennung des maximalen Drehwalzendurchmessers das System angehalten und die Taste leuchtet rot.

Ersetzen Sie den Medienkern durch einen neuen Kern. Informationen zur Vorgehensweise finden Sie Medienkern ersetzen.

3

[Drehen anhalten]

Wenn die Medien nicht ordnungsgemäß aufgerollt werden, leuchtet die Taste rot und die Maschine wird angehalten. Überprüfen Sie, ob die Medien ordnungsgemäß aufgerollt wurden.

Leuchtet rot, wenn ein Fehler bei der Verkabelung der Schnittstellen usw. auftritt.

Wenden Sie sich an den Servicetechniker.

4

[Drehmotorstörung]

Leuchtet rot, wenn ein Fehler am Drehmotor usw. auftritt.

Wenden Sie sich an den Servicetechniker.

5

[Schutzabdeckung]

Leuchtet rot, wenn die Medienabdeckung oder die obere Abdeckung geöffnet wird. Überprüfen Sie die Abdeckungen.

6

[Lockere Presswalze]

Leuchtet rot, wenn die Gummiwalze am Rollenwickler RW-201 abgekoppelt ist. Öffnen Sie die Frontklappe und verwenden Sie den Hebel, um die Gummiwalze wieder anzubringen.

7

[Neustart durch Fehler]

Drücken Sie nach der Beseitigung von Fehlern auf [Neustart durch Fehler], um die Fehler zurückzusetzen.

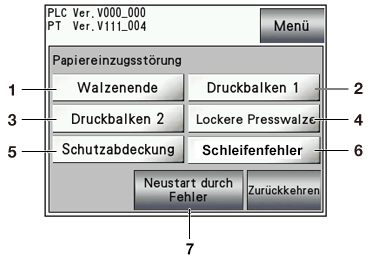

Bildschirm [Papiereinzugsstörung]

Drücken Sie auf [Papiereinzugsstörung], um den Bildschirm anzuzeigen.

Nr.

Name

Beschreibung

1

[Walzenende]

Wenn [Walzenende-Stopp] im Bildschirm [Maschineneinstellung] auf [Walzenende-Warnung] / [Walzenende-Stopp] eingestellt ist, wird bei der Erkennung des Walzenendes das System angehalten und die Taste leuchtet rot.

Ersetzen Sie das Medium. Informationen zur Vorgehensweise finden Sie Wechseln des Mediums.

2

[Druckbalken 1]

Leuchtet rot, wenn BEREIT am Bedienfeld gedrückt wird, während die Medienandruckleiste 1 am Rollenwickler RW-101 aktiviert ist, oder wenn BAHNGREIFER 1 am Bedienfeld gedrückt wird, während das Medium eingezogen wird.

3

[Druckbalken 2]

Leuchtet rot, wenn BEREIT am Bedienfeld gedrückt wird, während die Medienandruckleiste 2 am Rollenwickler RW-101 aktiviert ist, oder wenn BAHNGREIFER 2 am Bedienfeld gedrückt wird, während das Medium eingezogen wird.

4

[Lockere Presswalze]

Leuchtet rot, wenn die Gummiwalze am Rollenwickler RW-101 abgekoppelt ist. Öffnen Sie die Frontklappe und verwenden Sie den Hebel, um die Gummiwalze wieder anzubringen.

5

[Schutzabdeckung]

Leuchtet rot, wenn die Medienabdeckung oder die obere Abdeckung geöffnet wird. Überprüfen Sie die Abdeckungen.

6

[Schleifenfehler]

Wenn sich Medien auf Grund von statischer Elektrizität oder durch Klebstoff im Bauschbereich des Rollenwicklers RW-101 ansammeln und nicht ordnungsgemäß eingezogen werden, leuchtet die Taste rot und das System wird angehalten. Ändern Sie die Form des Bauschs manuell.

7

[Neustart durch Fehler]

Drücken Sie nach der Beseitigung von Fehlern auf [Neustart durch Fehler], um die Fehler zurückzusetzen.
