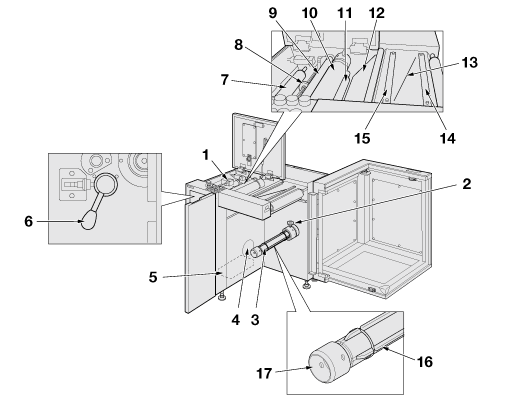

Interne Systemkomponenten

Nr.

Name

Beschreibung

1

Bauscherkennungssensor

Erkennt Fehler bei der Größe des Medienbauschs.

2

Fixiergriff

Dient zum Fixieren der Medienführung an der Zufuhrwelle.

3

Zufuhrwelle

Setzt das Medium ein. Kontrolliert die konfigurierte Medienspannung.

4

Erkennungssensor für den Wicklungsdurchmesser

Misst den Durchmesser des Mediums und gibt einen akustischen Alarm aus, wenn das Medium einen minimalen Durchmesser erreicht hat. Sie können festlegen, wie sich das System beim Ertönen des Alarms verhalten soll.

5

Papiereinzugslüfter

Stabilisiert die Form des Bauschs.

6

Hebel

Befestigt oder löst die Gummiwalze am oder vom Medium.

7

Führungsrolle

Transportiert das Medium.

8

Walze

Transportiert das Medium. Es gibt drei Positionen: Vorderseite, Mitte und Rückseite.

9

Gummiwalze

Hält und transportiert das Medium.

10

Zugwalze

Transportiert das Medium.

11

Führungsrolle

Transportiert das Medium.

12

Führungsplatte

Stabilisiert den Medientransport.

13

Schnittnut

Schneidet das Medium entlang der Nut.

14

Medienandruckleiste 1

Hält das Medium beim Austauschen.

15

Medienandruckleiste 2

Hält das Medium beim Austauschen.

16

Haltekeil

Fixiert den Medienkern an der Zufuhrwelle.

17

Haltekeil-Vorschub-/-Rückzugshebel

Wird gedreht, um den Haltekeil nach oben oder unten zu bewegen, um den Medienkern zu fixieren oder zu entfernen.
