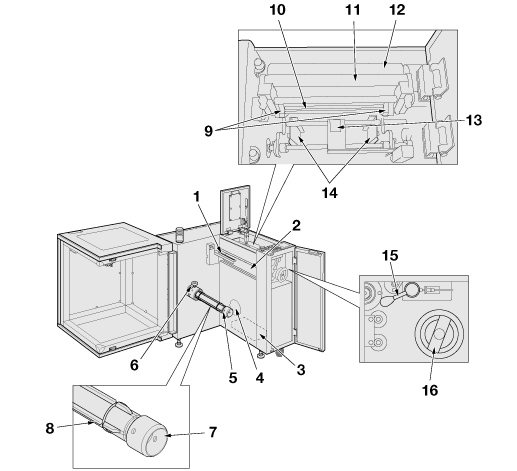

Interne Systemkomponenten

1

Medienriss-Sensor

Erkennt Risse im Medium. Wenn der Sensor einen Riss im Medium erkennt, ertönt ein Alarm und das System wird gestoppt.

2

Führungsrolle

Transportiert das Medium.

3

Drehlüfter

Stabilisiert die Form des Bauschs.

4

Erkennungssensor für den Wicklungsdurchmesser

Misst den Durchmesser des Mediums und gibt einen akustischen Alarm aus, wenn das Medium einen maximalen Durchmesser erreicht hat. Sie können festlegen, wie sich das System beim Ertönen des Alarms verhalten soll.

5

Wickelwelle

Setzt einen Medienkern ein und wickelt die gedruckten Medien unter Kontrolle der konfigurierten Medienspannung auf.

6

Fixiergriff

Dient zum Fixieren der Medienführung an der Wickelwelle.

7

Haltekeil-Vorschub-/-Rückzugshebel

Wird gedreht, um den Haltekeil nach oben oder unten zu bewegen, um den Medienkern zu fixieren oder zu entfernen.

8

Haltekeil

Fixiert den Medienkern an der Wickelwelle.

9

Medienführung

Verhindert eine Verwindung des Mediums.

10

Andruckleiste

Passt die Medienspannung beim Aufwickeln an.

11

Gummiwalze

Hält und transportiert das Medium.

12

Zugwalze

Transportiert das Medium.

13

Bauscherkennungssensor

Erkennt Fehler bei der Größe des Medienbauschs.

14

Seitenplatte

Verhindert eine Verwindung des Mediums beim Aufwickeln. Der Drehgriff für die Seitenplatten ermöglicht die Anpassung der Breite zwischen den Platten.

15

Hebel

Befestigt oder löst die Gummiwalze am oder vom Medium.

16

Drehgriff für die Seitenplatten

Passt die Breite der Seitenplatten an.
