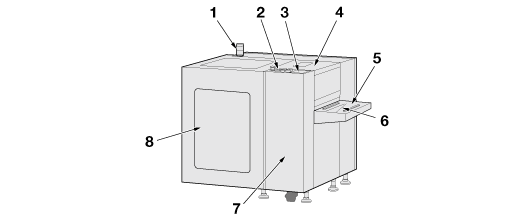

Externe Systemkomponenten
Nr. | Name | Beschreibung |
|---|---|---|
1 | Statusanzeigeleuchte | Vermittelt den Status des Rollenwicklers RW-101 und des Rollenwicklers RW-201. Leuchtet beim Drucken und beim Transport des Mediums grün und bei einem Fehler rot. Leuchtet nicht, wenn das System gestoppt wird. |
2 | Bedienfeld | Wird für die Bedienung gedrückt. |
3 | Touch Display | Zeigt den Status des Rollenwicklers RW-101 und des Rollenwicklers RW-201 an. Zeigt beim Auftreten von Fehlern die Positionen der Fehler an. |
4 | Obere Abdeckung | Schützt die Rollen im Rollenwickler RW-201. Wenn die obere Abdeckung geöffnet wird, wird das System sofort gestoppt. |
5 | Arbeitstisch | Wird zum Verkleben und Schneiden der Medien verwendet. |
6 | Schnittnut | Schneidet das Medium entlang der Nut. |
7 | Frontklappe | Wird geöffnet, um den Hebel und den Drehgriff für die Seitenplatten zu betätigen. |
8 | Medienabdeckung | Schützt die Wickelwelle und das Medium. Wenn die Medienabdeckung geöffnet wird, wird das System sofort gestoppt. |
