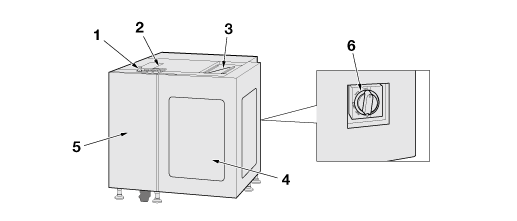

Externe Systemkomponenten

Nr.

Name

Beschreibung

1

Bedienfeld

Wird für die Bedienung gedrückt.

2

Obere Abdeckung

Schützt die Rollen im Rollenwickler RW-101. Wenn die obere Abdeckung geöffnet wird, wird das System sofort gestoppt.

3

Arbeitstisch

Auf diesem Tisch können Sie beim Austauschen des Mediums die Ränder des alten und des neuen Mediums miteinander verbinden. Eine Führungsnut für das Schneiden des Mediums ist vorhanden.

4

Medienabdeckung

Schützt das Medium und die Zufuhrwelle. Wenn die Medienabdeckung geöffnet wird, wird das System sofort gestoppt.

5

Frontklappe

Wird geöffnet, um den Hebel zu betätigen.

6

Netzschalter

Schaltet die Stromversorgung des Rollenwicklers RW-101/ Rollenwicklers RW-201 ein/aus.
