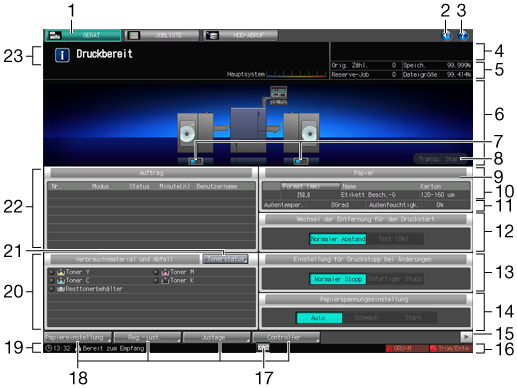

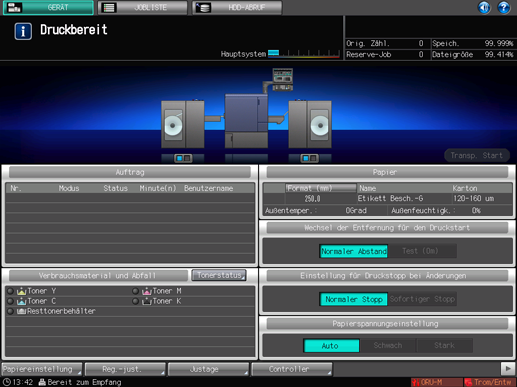

Bildschirm [GERÄT] (Touch Display des Systems)

1

Register [GERÄT]

Zeigt den Bildschirm [GERÄT] an.

2

Info-Signal/Sprache Ein/Aus

Schaltet alle Informationssignale oder Sprachmeldungen ein oder aus.

3

Hilfe

Zeigt den Hilfetext an, der Informationen über den derzeit angezeigten Bildschirm bereitstellt. In Abhängigkeit vom jeweiligen Bildschirm wird  unter Umständen ausgeblendet dargestellt und es kann kein Hilfetext angezeigt werden.

Wenn der Bildschirm [GERÄT] geöffnet ist, werden die Anweisungen für das Nachfüllen von Toner und den Austausch des Resttonerbehälters angezeigt.

4

Ausgabeinformationsanzeige

Zeigt beim Drucken die Zahl der Drucke, die Zahl der gedruckten Sätze und die Jobnummer des aktuellen Druckjobs an.

5

Systemverwaltungsinformationsanzeige

Zeigt die Anzahl der Folge-Jobs, die verbleibende Speichermenge, die Originalzählung und die Dateisystemgröße an.

6

Systemkonfigurationsanzeige

Zeigt die Konfiguration des Hauptsystems und der Zubehöroptionen.

7

Status-LEDs des Rollenwicklers RW-101/Rollenwicklers RW-201

Zeigt den Status des Rollenwicklers RW-101 und des Rollenwicklers RW-201 an. Wenn die Rollenwickler online sind, leuchten sie blau. Sind die Rollenwickler offline, leuchten sie rot.

8

[Transp. Start] / [Transp. Stopp]

Drücken Sie hier zum Transport des Mediums.

9

[Format] / [Format (Einheit:mm)]

Schaltet die Anzeige des benutzerdefinierten Formats zwischen [Benutzerdefiniert] und den tatsächlichen Maßen in Millimeter/Zoll um. Die Formate werden standardmäßig in Millimeter angezeigt. Die Umstellung zwischen Millimeter und Zoll kann im Bildschirm [BED.PROGRAMM] vorgenommen werden. Ausführliche Informationen finden Sie Einheiteneinstellung: Auswählen der Einheit für Werte.

10

Papierinformationsanzeige

Zeigt das Format, den Namen und die Stärke (das Gewicht) des Papiers an. Ausführliche Informationen finden Sie Papiereinstellung. Die [Stärke] (μm) wird standardmäßig angezeigt. Der Wechsel zwischen [Stärke] (μm) und [Gewicht] (g/m2) kann im Bildschirm [Einst.Wechsel Gew./Strk.] im [BED.PROGRAMM] vorgenommen werden. Ausführliche Informationen finden Sie Einst.Wechsel Gew./Strk..

11

[Außentemper.] und [Außenfeuchtigk.]

Zeigt die Temperatur- und Feuchtigkeitswerte für die Umgebung des Systems an, die mit den Temperatur- und Feuchtigkeitssensoren, die am System angebracht sind, erfasst werden.

12

Entf.einst.f.Druckstart

Wechselt zwischen [Normaler Abstand] und [Test (0m)].

[Normaler Abstand]: Eine Länge des Mediums, das unter Entf.einst.f.Druckstart: Angeben der Entfernung für den Druckstart festgelegt ist, wird vor dem Start des Drucks transportiert.

[Test (0m)]: Mit dieser Einstellung kann die Menge des Papiers, das vor dem Start des Drucks transportiert wird, reduziert werden, wodurch der Medienverbrauch sinkt.

13

Einstellung für Druckstopp bei Änderungen

Wechselt zwischen [Normaler Stopp] und [Sofortiger Stopp].

[Normaler Stopp]: Das gedruckte Bild wird angehalten, nachdem es auf den Rollenwickler RW-201 aufgewickelt wurde.

[Sofortiger Stopp]: Das gedruckte Bild wird in der Nähe des Ausgabebereichs angehalten, so dass Sie den Druckstatus überprüfen können.

14

Papierspannungseinstellungsanzeige

Schaltet die Papierspannung zwischen [Auto], [Schwach] und [Stark] um.

15

Funktionstastenumschalter des Systems

Schaltet die Anzeige der Funktionstasten des Systems um.

16

Systemstatusanzeige/rechts

Zeigt die Anzeigen [Toner], [PM Wart.], [Trom/Entw], [ORU-M], [Bilddreh.] an. Bis zu 4  Anzeigen können im großen Format dargestellt werden. Wenn 5 oder mehr Anzeigen vorhanden sind, werden alle Anzeigen ab der 5. Anzeige in Form von kleinen Symbolen ohne Text dargestellt. Es können maximal 7 Elemente angezeigt werden. In diesem Fall werden 3 Symbole in normaler Größe und 4 Symbole in verkleinerter Größe dargestellt. [Fixierer A] und [Fixierer B] werden unter Umständen in Abhängigkeit von den Einstellungen angezeigt. Weitere Informationen erhalten Sie von Ihrem Kundendienst.

17

Symbol für die Software-Tasten

Bei der Verwendung des Real-time Remote Panel können die Tasten des Bedienfelds an einem Computer-Bildschirm und am Touch Display angezeigt werden. Drücken Sie auf einen Bereich der schwarzen Leiste, auf dem dieses Symbol angezeigt wird. Andernfalls funktioniert die Anzeige der Tasten nicht. Wenn Sie von einem Bildschirm, in dem die Tasten angezeigt werden, zu einem anderen Bildschirm wechseln, wird die Tastenanzeige ausgeblendet. Ausführliche Informationen finden Sie Fernsteuern des Systems (Remote-Bedienpult).

18

Anzeigebereich für die Funktionstasten des Systems

Papiereinstellung: Drücken Sie hier, um die Papiereinstellungen festzulegen.

Reg.-just.: Drücken Sie hier, um die Vergrößerung und die Druckposition anzupassen.

Justage: Drücken Sie hier, um die Systemkonfiguration und die Druckjustage einzurichten.

Controller: Richtet den Controller ein.

Pap.einst.reg./lö.: Drücken Sie hier, um Papiereinstellungen zu registrieren oder zu löschen.

19

Systemstatusanzeige/links

Zeigt die aktuelle Uhrzeit oder den Status des Bildcontrollers an.

20

Verbrauchs- und Abfallanzeigebereich

Zeigt den aktuellen Status des Tonervorrats an. Gibt außerdem anhand einer roten Kontrollleuchte an, dass der Resttonerbehälter voll ist.

Die Anzahl der Austauschvorgänge für die Tonerflasche kann erfasst werden. Weitere Informationen erhalten Sie von Ihrem Kundendienst.

21

Tonerstatus

Zeigt den aktuellen Status des Tonervorrats an.

22

Auftragsanzeigebereich

Zeigt den aktuellen Status der auf dem System auszuführenden Jobs an. Wenn unvollständige Jobs vorhanden sind, wird die Taste [Unvollständig] angezeigt.

23

Meldungsbereich

Zeigt Meldungen bezüglich des aktuellen Systemstatus bzw. eine erforderliche Maßnahme an.
