Externe Systemkomponenten

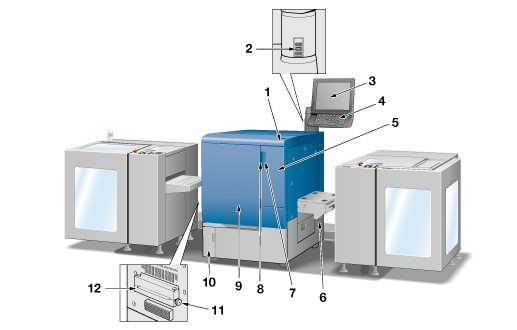

Nr.	Name	Beschreibung
1	Ein-/Ausschalter	Schaltet die Stromversorgung des Systems ein/aus.
2	Serviceport (USB 2.0 Typ A 3)	Wird für die Anbindung von Geräten, wie z. B. externe Speichermedien (USB-Flash-Laufwerk, USB-HDD) sowie für den Anschluss von Tastatur und Maus verwendet. Dieser Anschluss ist nur für Geräte mit niedriger Stromaufnahme geeignet. Für Geräte mit hoher Stromaufnahme muss ein externes Netzteil verwendet werden.
3	Touch Display	Hier werden Bildschirme angezeigt, wie z. B. der Bildschirm [GERÄT], in denen verschiedene Einstellungen eingerichtet und Bedienvorgänge ausgeführt werden können. Darüber hinaus werden auch Maßnahmen für die Fehlerbehebung erläutert.
4	Bedienfeld	Dient zum Festlegen verschiedener Einstellungen und Steuern von Systemfunktionen.
5	Tonerklappe	Kann geöffnet werden, um Toner nachzufüllen.
6	Einzugsbereich	Befördert das Medium in das Hauptsystem vom Rollenwickler RW-101.
7	Griff der Tonerklappe	Wird nach rechts umgelegt, um die Tonerklappe zu öffnen.
8	Griff der Frontklappe des Hauptsystems	Wird nach links gezogen, um die Frontklappe des Hauptsystems zu öffnen.
9	Frontklappe	Wird geöffnet, um Papierstaus zu beseitigen oder um den Hauptnetzschalter ein- oder auszuschalten.
10	Klappe des Resttonerbehälters	Wird geöffnet, um den Resttonerbehälter auszutauschen.
11	Zuführrad	Wird nach rechts gedreht, um das Medium im Hauptsystem zum Ausgabebereich zu transportieren.
12	Ausgabebereich	Gibt das Medium vom Hauptsystem aus.

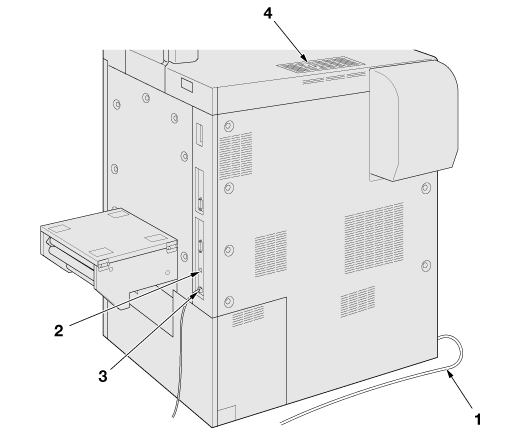

Nr.	Name	Beschreibung
1	Netzkabel	Dient zur Stromversorgung des Hauptsystems.
2	Serviceport (USB 2.0 Typ B 1)	Wird für den Betrieb als USB-Drucker verwendet.
3	Netzwerkanschluss (10Base-T, 100Base-T, 1000Base-T)	Anschluss über ein Ethernet-Kabel zum Betrieb des Systems oder Nutzung des Systems als Netzwerkdrucker.
4	Staubfilter	Wird für den Kühllüfter installiert, um Staub fernzuhalten.
