Posizionare l'originale nell'ADF

Modo originale in uso dell'ADF

L'ADF alimenta l'originale caricato nel vetro di esposizione pagina per pagine, a partire dal foglio superiore durante la scansione di dati.

L'ADF offre le quattro seguenti modalità di scansione degli originali. Lo spessore alimentabile di un originale e i formati rilevabili variano a seconda delle modalità.

  • Modalità Normale

  • Modalità Misto (Originale misto con stessa larghezza/Originale misto con larghezza differente)

  • Piegatura a Z

  • Modalità Carta sottile

Modalità normale / modalità Carta sottile

I formati originali rilevabili sono i seguenti.

  • Formato originale alimentabile: in larghezza da 100 mm a 297 mm, in lunghezza da 139,7 mm a 431,8 mm / in larghezza da 3,94" a 11,69", in lunghezza da 5,5" a 17"

  • Formati originali rilevabili
    Metrico-decimale:
    A3 short edge feed, B4 short edge feed*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed*1, A5 short edge feed/long edge feed, B6 short edge feed*1, A6 short edge feed, 11 17 short edge feed, 8,5 11 short edge feed/long edge feed, 8 13 short edge feed
    Pollici:
    A3 short edge feed, B4 short edge feed*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed*1, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed, 5,5 8,5 short edge feed/long edge feed
    Quando si usano formati K:
    A3 short edge feed, A4 short edge feed/long edge feed, A5 short edge feed/long edge feed, B6 short edge feed*1, A6 short edge feed, 8K short edge feed*2, 16K short edge feed/long edge feed*2
    *1: rileva la serie B dei formati JIS standard. Non è possibile rilevare la serie B dei formati ISO standard.
    *2: l'uso dei formati K può essere attivato nelle Impostazioni amministratore fornite nella schermata UTILITÀ. Per informazioni dettagliate, fare riferimento a [Formato K].

  • Grammatura dell'originale: modalità Normale da 50 g/m2 a 210 g/m2/da 13 lb Bond a 57 lb Bond (originale 1 Lato e originale 2 Lati), modalità Carta sottile da 35 g/m2 a 49 g/m2/da 10 lb Bond a 13 lb Bond (solo originale 1 Lato)

  • Capacità dell'alimentatore documenti: max. 300 fogli (80 g/m2/carta 21 lb Bond)

  1. Disporre l'originale in ordine.

  2. Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).

    Sistemare l'originale nella stessa direzione dell'icona di direzione originale visualizzata nella schermata COPIA.

    AVVISO

    • Non caricare oltre il limite rispetto alla capacità dell'alimentatore documenti od oltre la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.

    • Sistemare gli originali nella direzione corretta; in caso contrario, il risultato di copia potrebbe non essere soddisfacente, in particolare quando si usa la modalità di copia 2 Lati, Pinzatura, Piega & Pinza, Piega a metà multipla o Opuscolo.

    • Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.

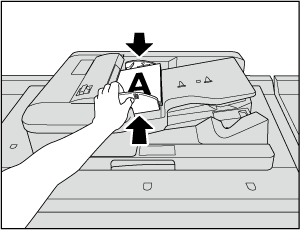

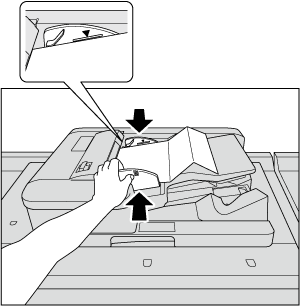

  3. Regolare le guide originale secondo l'originale.

    • spiegazione aggiuntivaUna volta chiuso, non aprire l'ADF, altrimenti le condizioni di copia selezionate potrebbero essere alterate automaticamente.

    • spiegazione aggiuntivaVerificare che la direzione di rilegatura delle copie sia specificata correttamente quando si esegue la copia 2 Lati.

    • spiegazione aggiuntivaVerificare la direzione di rilegatura dell'originale quando si esegue la copia 2 Lati degli originali.

Modalità Misti

Nel modo Misto, p possibile scansionare automaticamente gli originali di formato misto foglio per foglio dalla larghezza ADF.

  • Formato originale rilevabile: i tipi di combinazione formato sono determinati dalla guida originale.

  • Area metrico decimale
    Larghezza per A3 short edge feed, A4 long edge feed: A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 long edge feed
    Larghezza per B4 short edge feed e B5 long edge feed: B4 short edge feed, A4 short edge feed, B5 short edge feed/long edge feed, A5 long edge feed
    Larghezza per A4 short edge feed e A5 long edge feed: A4 short edge feed, B5 short edge feed, A5 long edge feed
    Larghezza per B5 short edge feed: B5 short edge feed, A5 short edge feed
    Larghezza per A5 short edge feed: A5 short edge feed

    Area pollici
    Larghezza per 11 17 short edge feed, 8,5 11 long edge feed: 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed
    Larghezza per 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed: 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed
    Larghezza per 5,5 8,5 short edge feed: 5,5 8,5 short edge feed

  • Grammatura dell'originale: da 50 g/m2 a 128 g/m2 / da 13 lb Bond a 34 lb Bond (originale 1 Lato, originale 2 Lati)

  • Capacità dell'alimentatore documenti: 300 fogli (80 g/m2/carta 21 lb Bond)

Per informazioni sulla larghezza della guida ADF di ogni combinazione, fare riferimento a quanto segue.

Larghezza guida per A3 short edge feed, A4 long edge feed, 11 17 short edge feed, 8,5 11 long edge feed:

Larghezza guida per B4 short edge feed e B5 long edge feed:

Larghezza guida per A4 short edge feed, A5 long edge feed, 8,5 11 short edge feed, 5,5 8,5 short edge feed:

Riferimento

  1. Disporre l'originale in ordine.

    Disporre gli originali di formato misto allineando i lati sinistro e posteriore nell'ADF.

    AVVISO

    • Non caricare oltre il limite rispetto alla capacità dell'alimentatore documenti od oltre la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.

    • Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.

  2. Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).

    Posizionare gli originali di formato misto allineati al lato posteriore sinistro dell'ADF.

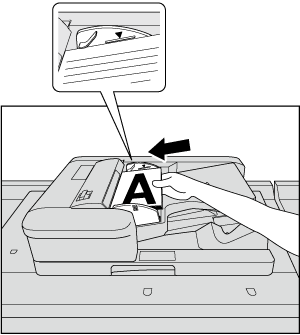

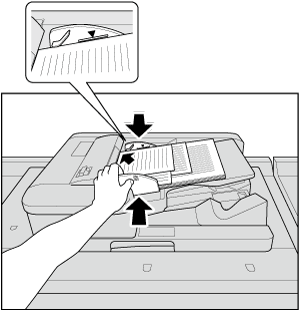

  3. Regolare le guide originale secondo l'originale.

    • spiegazione aggiuntivaNon aprire l'ADF una volta che si chiude l'ADF. Le condizioni di copia selezionate possono essere alterate automaticamente.

Piegatura a Z

Nel modo Piega-a-Z, è possibile rilevare correttamente gli originali piegati a Z e scansionare automaticamente foglio per foglio.

  • Formato originale rilevabile: i tipi di formato originale rilevabile sono determinati dalla guida originale.

  • Area metrico decimale
    Larghezza per A3 short edge feed, A4 long edge feed: A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 long edge feed
    Larghezza per B4 short edge feed e B5 long edge feed: B4 short edge feed, A4 short edge feed, B5 short edge feed/long edge feed, A5 long edge feed
    Larghezza per A4 short edge feed e A5 long edge feed: A4 short edge feed, B5 short edge feed, A5 long edge feed
    Larghezza per B5 short edge feed: B5 short edge feed, A5 short edge feed
    Larghezza per A5 short edge feed: A5 short edge feed

    Area pollici
    Larghezza per 11 17 short edge feed, 8,5 11 long edge feed: 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed
    Larghezza per 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed: 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed
    Larghezza per 5,5 8,5 short edge feed: 5,5 8,5 short edge feed

  • Grammatura dell'originale: da 50 g/m2 a 128 g/m2 / da 13 lb Bond a 34 lb Bond (originale 1 Lato, originale 2 Lati)

  • Capacità dell'alimentatore documenti: 120 fogli (64 g/m2/carta 17 lb Bond)

AVVISO

  • Appiattire le pieghe degli originali prima di caricarli nell'ADF. La scansione senza l'appiattimento delle pieghe può causare inceppamenti carta o rilevato del formato errato.

Riferimento

  1. Disporre l'originale in ordine.

  2. Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).

    AVVISO

    • Non caricare oltre il limite rispetto alla capacità dell'alimentatore documenti od oltre la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.

    • Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.

  3. Regolare le guide originale secondo l'originale.

    • spiegazione aggiuntivaNon aprire l'ADF una volta che si chiude l'ADF. Le condizioni di copia selezionate possono essere alterate automaticamente.
