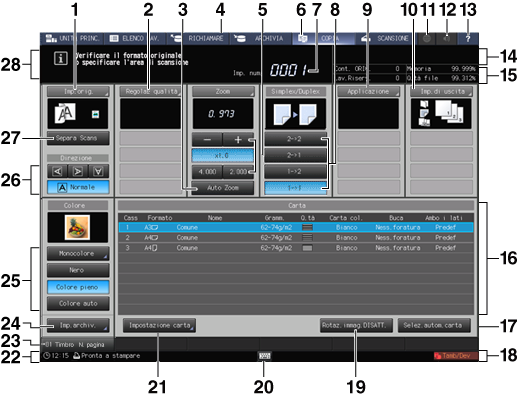

Schermata COPIA

1

Impostazione originale

Visualizza la schermata Impostazione orig., che consente di impostare le condizioni dell'originale da copiare. I tasti Direzione disponibili nella schermata Impostazione orig. possono anche essere usati per selezionare la direzione dell'originale. I seguenti tipi di icone sono visualizzate in Imp.orig.
•Visualizza un'icona sulla direzione dell'originale specificata in Direzione.
•Visualizza un'icona sulla funzione specificata in Tipo.
•Visualizza un testo per la funzione specificata in Speciale.
•Viene visualizzata un'icona quando Sottile è selezionato in Spessore.
•Quando si seleziona Definito dall'utente o Carta TAB in Formato originale, è visualizzato il formato selezionato.
•Consente di impostare la funzione per rimuovere la polvere nel vetro scansione fessura quando l'originale, alimentato attraverso l'ADF, è scansionato nel vetro scansione fessura. Per ulteriori dettagli, contattate il tecnico dell'assistenza.

2

Regolazione qualità

Visualizza la schermata Regolazione qualità per regolare la qualità delle immagini emesse. Un massimo di 3 voci di regolazione qualità specificate manualmente sono visualizzate in Regolaz. qualità. Un massimo di 4 tasti di scelta rapida per le funzioni di regolazione usate di frequente sono visualizzati in Regolaz. qualità. È inoltre possibile visualizzare l'impostazione sulla densità, oltre ai collegamenti. Per informazioni dettagliate, fare riferimento a [Imp tasto di scelta rap].

3

Zoom auto

Evidenziato quando Zoom auto è attivo. E premuto quando si usa la funzione Zoom auto.

4

Zoom

Visualizza la schermata Zoom per l'impostazione x1,0, Zoom auto, Zoom vert/oriz, Aumento, Ridurre, e Zoom auto. I tasti all'interno di Zoom nella schermata COPIA possono essere usati per specificare Imp zoom, x1,0, e Zoom auto.

5

Pulsante Impostazione zoom

Per impostare il rapporto Zoom vert/oriz, premere -+. Per selezionare lo stesso ingrandimento (100 %), premere x1,0. Per selezionare Imp zoom, premere un pulsante in cui è visualizzato l'imp zoom.

6

Scheda COPIA

Visualizza la schermata COPIA per eseguire le operazioni di copia.

7

Imposta indicatore numero

Indica la quantità di stampa inserita con il tastierino numerico nel pannello di controllo.

8

1 lato/2 lati

Seleziona la modalità di copia Simplex/Duplex.
Se l'originale non è posizionato, il pulsante Duplex potrebbe non essere visualizzato.

9

Applicazione

Visualizza la schermata Applicazione per selezionare le funzioni applicazione. Un massimo di 6 icone per le funzioni applicazioni impostate sono visualizzate in Applicazione. Fino a quattro funzioni applicazione specificate sono visualizzate come collegamenti.

10

Impostazione di uscita

Visualizza la schermata Imp.di uscita per selezionare la Direz. rilegatura e Lato/Ordine, e per impostare l'Uscita. Le impostazioni di uscita specificate sono visualizzate come icone nell'area sotto Imp.di uscita. Un massimo di 4 tasti di scelta rapida per le funzioni di uscita usate di frequente sono visualizzati in Imp.di uscita.

11

Browser Web

Visualizza la schermata che corrisponde all'URL specificato sul Browser Web.

12

Allarme/Suono

Consente di selezionare se far suonare tutti gli allarmi/suoni.

13

Guida

Visualizza il messaggio della guida che fornisce informazioni sulla schermata al momento visualizzata. A seconda della schermata, il tasto della guida può essere in grigio e non può essere selezionato. Premere nella schermata MACCHINA per visualizzare le istruzioni su come sostituire i toner, sostituire i contenitori del toner usato, caricare la carta, aggiungere punti pinzatura, eliminare gli scarti della pinzatura, foratura e rifilatura, caricare pellet di colla, caricare l'acqua nel serbatoio umidificatore e sostituire una scatola Cyclone.

14

Indicatore delle informazioni di Uscita

La parte superiore mostra la quantità di stampa del lavoro di stampa corrente e la quantità impostata. La parte inferiore mostra il numero di lavoro del lavoro di stampa corrente e un nome utente (quando un nome utente è inserito per l'autenticazione utente) o un nome sezione (quando un nome sezione è inserito per l'autenticazione sezione).

15

Indicatore delle informazioni di gestione della macchina

Visualizza il conteggio di stampa degli originali e il numero di lavori riservati (unità: numero), e la quantità di memoria residua e il file system (unità: %).
È anche possibile visualizzare la quantità di memoria residua in GB.

16

Indicatore informazioni vassoio

Visualizza il formato carta, la direzione, il nome carta, la grammatura carta, la quantità di carta residua, il colore carta, forata/non forata e Reg entrambe facc impostato sull'Unità di alimentazione carta PF-707m o l'Unità di alimentazione carta PF-711.

17

APS

Questo tasto è evidenziato quando è attiva la funzione Selez.autom.carta. E premuto quando si usa la funzione Selez.autom.carta.

18

Indicatore stato macchina/ destra

Visualizza Gr.fus.(bu.), Drive USB, Toner Y, Toner M, Toner C, Toner K, Chiam PM, ADF pul., Consum., Coppia, no-comp., Sicurezza, Err modem, ORU-M, e Tono scuro. È possibile visualizzare fino a 4 indicatori in grande formato. Quando sono visualizzati 5 o più indicatori, delle icone piccole senza testo sostituiranno gli indicatori dal 4° in poi. Il numero massimo di voci visualizzate totali è 7, comprese 3 icone di formato normale e 4 icone di formato piccolo.

19

Rot.immagine off

Attiva/Disattiva la funzione Rotazione immagine.

20

Icona tasto

Quando si usa il Pannello remoto in tempo reale, i tasti del pannello di controllo possono essere visualizzati sulla schermata di un computer e sul pannello a sfioramento. Premere una qualsiasi parte della barra nera con questa icona visualizzata. Non funziona in altri casi. Quando si passa a un'altra schermata dalla schermata in cui sono visualizzati i tasti, il display dei tasti scompare. Per informazioni dettagliate, fare riferimento a Panoramica di Pannello remoto.

21

Impostazioni carta

Imposta le condizioni carta per l'Unità di alimentazione carta PF-707m, l'Unità di alimentazione carta PF-711, il vassoio superiore e il vassoio inferiore dell'Inseritore copertina PI-502, il vassoio superiore e il vassoio inferiore dell'inseritore copertina montato nell'Unità di piegatura FD-503, e il vassoio copertina della Brossuratrice PB-503.

22

Indicatore stato macchina/ sinistra

Visualizza l'ora corrente o lo stato del controller immagine.

23

Tasto scorciatoia

Visualizza fino 6 collegamenti di Copia memoria.

24

Imp.archiv.

Conserva i lavori da copiare o li salva nell'HDD.

25

Tasti Impostazione colore

Seleziona una delle modalità colore tra Monocolore, Nero, Colore pieno, o Colore auto.

26

Tasti Direzione

Consente di selezionare la direzione dell'originale posizionato nell'ADF o il vetro di esposizione.

27

Scans. separata

Salva temporaneamente le informazioni sull'immagine scansionata degli originali da copiare in memoria. Questo pulsante è usato per stampare in una sola volta diversi originali scansionati separatamente.

28

Area messaggi

Visualizza i messaggi sullo stato corrente della macchina, gli argomenti al momento vietati o le operazioni richieste.
