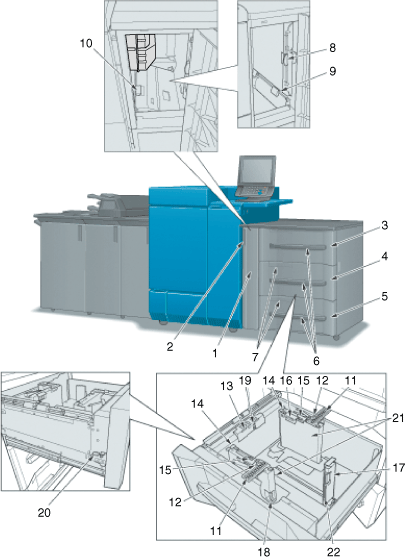

N. | Nome | Descrizione |
---|---|---|
1 | Sportello vassoio lato sin. | Si apre per la rimozione dell'inceppamento carta dallo sportello destro o dai vassoi dell'unità di alimentazione carta. |
2 | Manopola sportello lato sinistro vassoio | Impugnare la manopola per aprire lo sportello del lato sinistro del vassoio. |
3 | Vassoio superiore (Vassoio1)(Vassoio4 nella 2° unità, Vassoio7 nella 3°unità) | Contiene 1.390 fogli (80 g/m2 / 21 lb Bond) di carta standard, larga, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 52 g/m2 e 350 g/m2/tra 14 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta. |
4 | Vassoio centrale (Vassoio 2)(Vassoio 5 nella 2° unità, Vassoio 8 nella 3°unità) | Contiene 1.390 fogli (80 g/m2 / 21 lb Bond) di carta standard, larga, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 52 g/m2 e 350 g/m2/tra 14 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta. |
5 | Vassoio inferiore (Vassoio 3)(Vassoio 6 nella 2° unità, Vassoio 9 nella 3°unità) | Contiene 1.850 fogli (80 g/m2 / 21 lb Bond) di carta standard, larga, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 52 g/m2 e 400 g/m2/tra 14 lb Bond e 106 lb Bond. È possibile caricare tutti i tipi di carta. * Da 351 g/m2 a 400 g/m2/Da 94 lb Bond a 106 lb Bond ha tipi di carta limitati. È possibile caricarlo solo nella prima unità. |
6 | Maniglia vassoio | Impugnarla per estrarre il vassoio. |
7 | Finestra di conferma degli ugelli d'aria | Aprire questa finestra per verificare la funzionalità di alimentazione della carta quando si regola il soffio dell'aria nel vassoio centrale e nel vassoio inferiore. Il vassoio superiore non è disponibile per eseguire una verifica. |
8 | Leva [PF1] | Si apre verso sinistra per rimuovere gli inceppamenti carta. |
9 | Leva [PF2] | Si apre verso sinistra per rimuovere gli inceppamenti carta. |
10 | Leva [PF4] | Si apre verso destra in alto per rimuovere gli inceppamenti carta. |
11 | Indicatore formato carta | Indica una posizione appropriata delle piastre guida laterali per caricare il formato carta. |
12 | Manopole di blocco delle guide laterali (2 pezzi) | Ruotate per spostare o fissare le piastre guida laterali. |
13 | Ugello dell'aria superiore | Soffia aria per separare la carta da stampa. |
14 | Guide formato piccolo (2 elementi) | Si apre verso l'interno per stampare carta di larghezza inferiore a 139,7 mm / 5,5". |
15 | Leva di fissaggio piastra di controllo carta (2 posizioni) | Lasciare la leva nella posizione fissa sul lato destro; spostando (facendo scivolare) la leva si può ridurre la funzionalità di alimentazione della carta. |
16 | Ugello aria laterale | Soffia l'aria per sollevare leggermente la carta ed evitare l'alimentazione di due fogli. |
17 | Leva di rilascio del bloccaggio della guida posteriore | Spinta verso sinistra per rilasciare il blocco, al fine di spostare la piastra guida posteriore. |
18 | Leva di rilascio del bloccaggio della guida laterale | Spinte indietro per sbloccarle, al fine di spostare le piastre guida laterali. |
19 | Leva di regolazione della posizione sensore limite superiore | Lasciare la leva nella posizione fissa sul lato inferiore; sollevando la leva si può ridurre la funzionalità di alimentazione della carta. |
20 | Manopola di fissaggio della piastra inferiore | Farla scivolare sul lato anteriore e ruotarla in senso antiorario per tenere la piastra inferiore elevata alla posizione in alto. |
21 | Piastre guida laterali (2 pezzi) | Allineate lungo i bordi della carta caricata. |
22 | Piastra guida posteriore | Allineate lungo i bordi posteriori della carta caricata. |

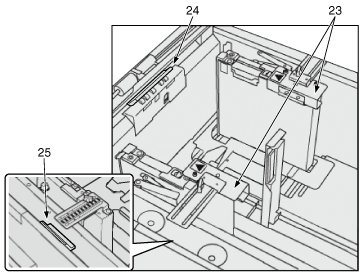

23 | Guide laterali ausiliarie (2 pezzi) | Attaccare queste guide alle piastre guida laterali per caricare carta TAB. |
24 | Accessorio per carta spessa | Installarlo per caricare carta spesa di grammatura compresa tra 351 g/m2 e 400 g/m2/tra 94 lb Bond e 106 lb Bond. È possibile installare questo accessorio solo nel vassoio inferiore della 1° unità di alimentazione carta. |
25 | Alloggiamento dell'accessorio per carta spessa | Inserire l'accessorio per carta spessa in questa parte per conservarlo. |
