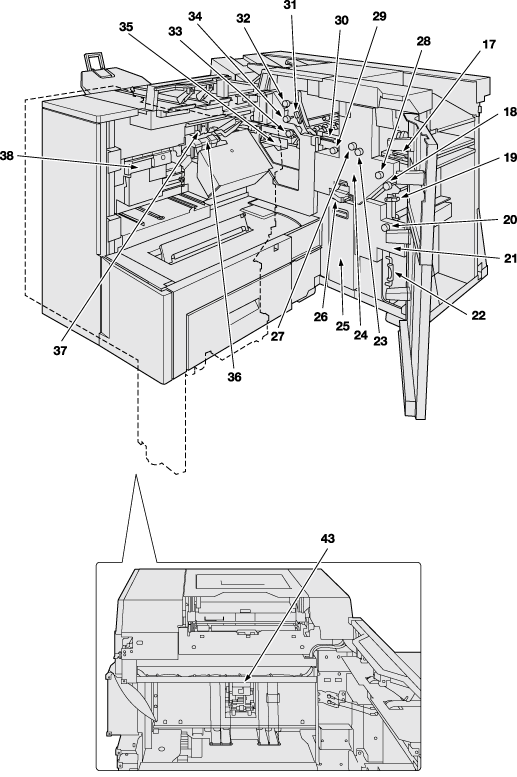

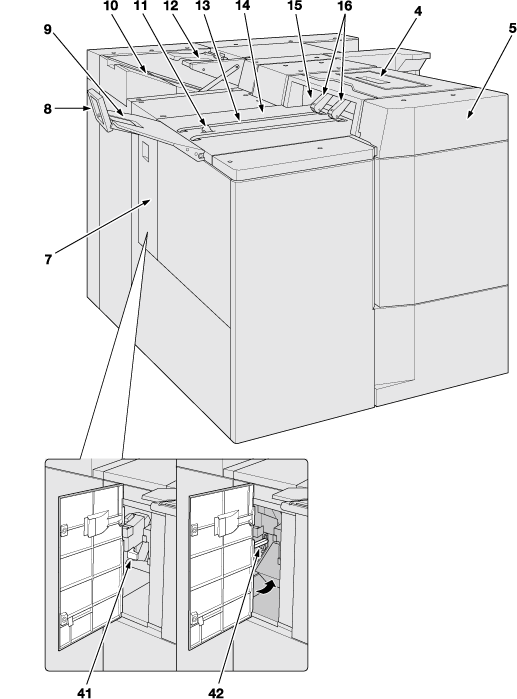

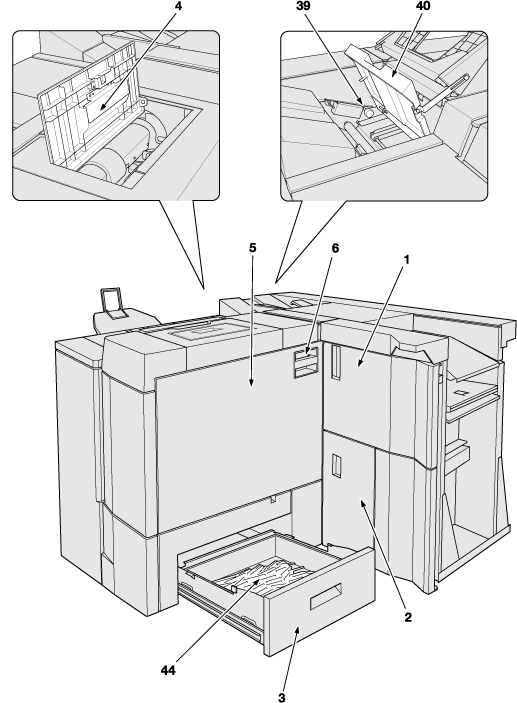

Pinzatrice a sella SD-513 (Unità di piegatura FD-504 + Unità Scanalatura CR-101 + Unità di rifilatura TU-503)

1

Sportello anteriore della pinzatrice a sella

Si apre per consentire la rimozione degli inceppamenti carta.

2

Scatola rifilatura laterale

Aprire questo sportello per smaltire gli scarti nella scatola rifilatura laterale quando l'Unità di rifilatura TU-503 opzionale è installata su questa macchina.

3

Vassoio residui rifil

Estrarre questo vassoio per smaltire gli scarti nella scatola resid rifil.

4

Sportello superiore della sezione morsetto

Aprire questo sportello per rimuovere la carta inceppata all'interno dell'unità di piegatura o per pulire la cinghia di convogliamento.

5

Sezione morsetto

Aprire questa unità per rimuovere la carta inceppata nell'unità di convogliamento piegatura, l'unità pinzatrice a sella, oppure l'unità di piega a metà. Aprire lo sportello anteriore della pinzatrice a sella prima della sezione morsetto.

6

Maniglia della sezione morsetto

Tenere la leva di rilascio blocco della maniglia quando si apre la sezione morsetto. Quando si apre la sezione morsetto, farlo mentre si tiene la leva di rilascio blocco della maniglia.

7

Sportello di uscita piegatura

Aprire questo sportello per rimuovere la carta inceppata nell'unità di emissione di piegatura.

8

Fermo

Impedisce ai fogli impilati nel vassoio di uscita gruppo di cadere.

9

Estensione del vassoio di uscita (vassoio)

Aprire questo vassoio per emettere carta per il vassoio di uscita gruppo.

10

Vassoio secondario (inferiore)

Emette la carta dall'unità sulla destra della macchina senza eseguire la Piega a metà multipla o Piega-3 Multifoglio. Questo vassoio è anche usato per emettere carta con rifilatura laterale o scanalata quando l'Unità di rifilatura TU-503 o l'Unità Scanalatura CR-101 è installata su questa macchina.

11

Sensore di rilevamento carta

Rileva carta convogliata attraverso la cinghia di convogliamento per evitare la caduta della carta in uscita.

12

Vassoio piega a 3

Emette carta piegata nella Piega-3 Multifoglio.

13

Cinghia di convogliamento

Convoglia la carta in uscita sul lato sinistro.

14

Vassoio di uscita gruppo

Impila carta che è piegata e pinzata o piegata a metà nella macchina.

15

Uscita vassoio di uscita gruppo

Emette carta che è piegata e pinzata o piegata a metà nella macchina.

16

Rullo di uscita

Allinea per emettere uniformemente carta che è piegata e pinzata o piegata a metà nella macchina.

17

Leva [SD1]

Si apre verso l'alto per rimuovere gli inceppamenti carta.

18

Manopola [SD2]

Ruotare questa manopola per rimuovere la carta inceppata nell'Unità Scanalatura CR-101 o gli inceppamenti che si verificano durante l'alimentazione della carta.

19

Leva [SD3]

Aprire questa leva verso destra per rimuovere la carta inceppata nell'Unità Scanalatura CR-101 o gli inceppamenti che si verificano durante l'alimentazione della carta.

20

Manopola [SD4]

Ruotare questa manopola per rimuovere la carta inceppata nell'Unità Scanalatura CR-101 o gli inceppamenti che si verificano durante l'alimentazione della carta.

21

Unità Scanalatura CR-101 (opzione)

Esegue scanalature nella carta.

22

Leva [SD5]

Aprire questa leva verso destra per rimuovere la carta inceppata nell'Unità Scanalatura CR-101 o gli inceppamenti che si verificano durante l'alimentazione della carta.

23

Manopola [SD15]

Ruotare la manopola in senso orario per rimuovere la carta inceppata nell'Unità di rifilatura TU-503.

24

Unità di rifilatura TU-503 (opzionale)

Rifila entrambi bordi della carta.

25

Scatola rifilatura laterale

Estrarre questa scatola per eliminare le rifilature laterali.

26

Leva di rilascio del blocco scatola rifilatura laterale

Tirare per rilasciare il blocco quando si estrae la Scatola rifilatura laterale.

27

Manopola [SD16]

Ruotare questa manopola in senso antiorario per eliminare gli inceppamenti nell'Unità di rifilatura TU-503.

28

Manopola [SD6]

Ruotato in senso orario per rimuovere gli inceppamenti carta.

29

Manopola [SD7]

Ruotare la manopola in senso antiorario per rimuovere la carta inceppata.

30

Leva [SD8]

Si apre verso l'alto per rimuovere gli inceppamenti carta.

31

Leva [SD9]

Si apre verso destra per rimuovere gli inceppamenti carta.

32

Manopola [SD10]

Ruotato in senso orario per rimuovere gli inceppamenti carta.

33

Manopola [SD11]

Ruotare la manopola in senso antiorario per rimuovere la carta inceppata.

34

Manopola [SD13]

Ruotata per consentire la rimozione degli inceppamenti carta.

35

Leva [SD12]

Si apre verso il basso per rimuovere gli inceppamenti carta.

36

Sezione Piega & Pinza

Pinza nella parte centrale della carta.

37

Pinzatrice

Esegue due o quattro punti per l'elaborazione Piega & Pinza.

38

Sezione trasferimento opuscolo

Convoglia la carta piegata (opuscolo) alla sezione morsetto.

39

Manopola [SD14]

Ruotata per consentire la rimozione degli inceppamenti carta.

40

Coperchio vassoio secondario (inferiore)

Aprire questo coperchio per rimuovere la carta inceppata nell'unità di trasporto piega a 3.

41

Leva [SD17]

Si apre verso l'alto per rimuovere gli inceppamenti carta.

42

Leva [SD18]

Si apre verso il basso per rimuovere gli inceppamenti carta.

43

Unità di piegatura FD-504 (opzione)

Esegue la formazione angolo del dorso per l'opuscolo piegato e pinzato.

44

Box scarti rifilatura

Contiene gli scarti di rifilatura del bordo di taglio.
