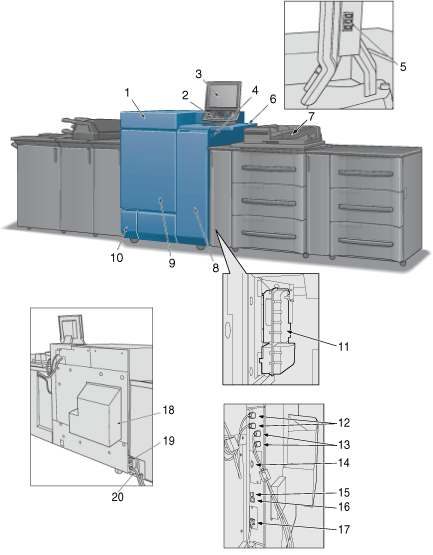

Macchina esterna
N. | Nome | Descrizione |
|---|---|---|
1 | Sportello di alimentazione toner | Si apre per consentire l'alimentazione di toner. |
2 | Pannello di controllo | È utilizzato per le diverse impostazioni e operazioni della macchina. |
3 | Pannello a sfioramento | Visualizza schermate come la schermata MACCHINA per consentire varie impostazioni e operazioni macchina. Sono inoltre disponibili le procedure operative o di individuazione e risoluzione dei problemi. |
4 | Interruttore di alimentazione secondaria | Se premuto, attiva e disattiva l'alimentazione della macchina. |
5 | Porta di servizio (USB 2.0 Tipo A 3) | Consente di collegare dispositivi come supporti di memoria esterno (unità flash USB, USB-HDD), tastiera e mouse. Questa porta è disponibile soltanto per i dispositivi funzionanti a bassa tensione. Fornire un'alimentazione di energia elettrica esterna per i dispositivi che richiedono una grande quantità di alimentazione elettrica. La lunghezza di un cavo totale che collegale periferiche USB deve essere inferiore a 3 m. |
6 | Tavolo di lavoro WT-512 (opzionale) | Offrire uno spazio di lavoro comodo per i documenti prima e dopo la copia. |
7 | Alimentatore automatico documenti inverso (ADF) | Montato sull'Unità di alimentazione carta PF-711. Alimenta automaticamente più originali un foglio alla volta per la scansione dei dati. |
8 | Sportello destro | Si apre verso destra per rimuovere gli inceppamenti carta. |
9 | Sportello sinistro | Si apre per consentire la rimozione degli inceppamenti carta o per accendere/spegnere l'alimentazione principale. |
10 | Sportello sostituzione contenitore toner usato | Si apre per consentire la sostituire del contenitore del toner usato. |
11 | Cas. Cyclone | Impedisce lo spargimento del toner nella macchina. È possibile accedere alla scatola Cyclone dall'interno dell'unità di alimentazione carta. |
12 | Porta di connessione dell'unità di ‐alimentazione | Utilizzata per collegare l'Unità di alimentazione carta PF-711 con un cavo. Non è fornita per la macchina che non si collega all'Unità di alimentazione carta PF-711. |
13 | Porta di connessione dell'Integrated Color Care Unit | Utilizzata per collegare l'Integrated Color Care Unit IQ-501 con un cavo. |
14 | Porta di connessione kit interfaccia video | È utilizzata per montare il Kit interfaccia video VI-509 (opzionale). Il *Kit interfaccia video VI-509 (opzionale) è necessario per connettere il Controller immagine IC-313, il Controller immagine IC-314 o il Controller immagine IC-315 alla macchina con un cavo. |
15 | Porta di servizio (USB 3.0 Tipo A 1) | Utilizzata per collegare l'Unità di autenticazione AU-201S. |
16 | Porta di servizio (USB 2.0 Tipo B 1) | Collegare questa macchina al computer usando un cavo USB al fine di usarla come stampante locale. |
17 | Porta di rete (10Base-T, 100Base-TX, 1000Base-T) | Collegata a un controller immagine o un cavo Ethernet per utilizzare la macchina, oppure per usare la macchina come stampante o scanner di rete. |
18 | Filtro antipolvere | Installato per evitare che la polvere si depositi sulla ventola di raffreddamento. |
19 | Interruttore riscaldamento | Consente di spegnere e riaccendere il riscaldamento della macchina. |
20 | Cavo di alimentazione | Rifornisce di energia elettrica il corpo macchina. |

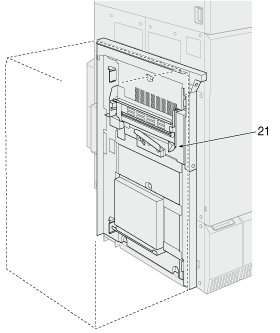

21 | Leva di sblocco | Premere sul retro per aprire verso il basso e rimuovere la carta inceppata. La leva di sblocco è raggiungibile dall'apparecchiatura opzionale sul lato sinistro. |
