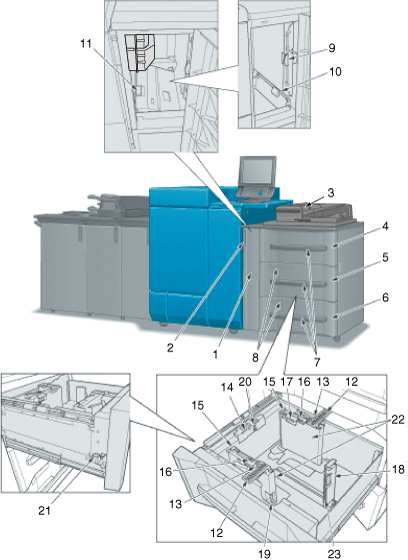

Unità di alimentazione carta PF-711

1

Sportello vassoio lato sin.

Si apre per la rimozione dell'inceppamento carta dallo sportello destro o dai vassoi dell'unità di alimentazione carta.

2

Manopola sportello lato sinistro vassoio

Impugnare la manopola per aprire lo sportello del lato sinistro del vassoio.

3

Alimentatore automatico documenti inverso (ADF)

Montato sul vassoio dell'unità di alimentazione carta. Alimenta automaticamente più originali un foglio alla volta per la scansione dei dati. È possibile scansionare anche un originale su 2 lati in un solo passaggio senza dover invertire il verso della carta.

4

Vassoio superiore (Vassoio 1)

Contiene 1.390 fogli (80 g/m² / 21 lb Bond) di carta standard, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 52 g/m² e 350 g/m²/tra 14 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta.

5

Vassoio medio (vassoio 2)

Contiene 1.390 fogli (80 g/m² / 21 lb Bond) di carta standard, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 52 g/m² e 350 g/m²/tra 14 lb Bond e 93 lb Bond. È possibile caricare tutti i tipi di carta.

6

Vassoio inferiore (Vassoio 3)

Contiene 1.850 fogli (80 g/m² / 21 lb Bond) di carta standard, definita dall'utente o TAB. Caricare carta di grammatura compresa tra 52 g/m² e 400 g/m²/tra 14 lb Bond e 106 lb Bond. È possibile caricare tutti i tipi di carta.

* Da 351 g/m² a 400 g/m²/Da 94 lb Bond a 106 lb Bond ha tipi di carta limitati.

7

Maniglia vassoio

Impugnarla per estrarre il vassoio.

8

Finestra di conferma degli ugelli d'aria

Aprire questa finestra per verificare la funzionalità di alimentazione della carta quando si regola il soffio dell'aria nel vassoio centrale e nel vassoio inferiore. Il vassoio superiore non è disponibile per eseguire una verifica.

9

Leva [PF1]

Si apre verso sinistra per rimuovere gli inceppamenti carta.

10

Leva [PF2]

Si apre verso sinistra per rimuovere gli inceppamenti carta.

11

Leva [PF4]

Si apre verso destra in alto per rimuovere gli inceppamenti carta.

12

Indicatore formato carta

Indica una posizione appropriata delle piastre guida laterali per caricare il formato carta.

13

Manopole di blocco delle guide laterali (2 pezzi)

Ruotate per spostare o fissare le piastre guida laterali.

14

Ugello dell'aria superiore

Soffia aria per separare la carta da stampa.

15

Guide formato piccolo (2 elementi)

Si apre verso l'interno per stampare carta di larghezza inferiore a 139,7 mm / 5,5".

16

Leva di fissaggio piastra di controllo carta (2 posizioni)

Lasciare la leva nella posizione fissa sul lato destro; spostando (facendo scivolare) la leva si può ridurre la funzionalità di alimentazione della carta.

17

Ugello aria laterale

Soffia l'aria per sollevare leggermente la carta ed evitare l'alimentazione di due fogli.

18

Leva di rilascio del bloccaggio della guida posteriore

Spinta verso sinistra per rilasciare il blocco, al fine di spostare la piastra guida posteriore.

19

Leva di rilascio del bloccaggio della guida laterale

Spinte indietro per sbloccarle, al fine di spostare le piastre guida laterali.

20

Leva di regolazione della posizione sensore limite superiore

Lasciare la leva nella posizione fissa sul lato inferiore; sollevando la leva si può ridurre la funzionalità di alimentazione della carta.

21

Manopola di fissaggio della piastra inferiore

Farla scivolare sul lato anteriore e ruotarla in senso antiorario per tenere la piastra inferiore elevata alla posizione in alto.

22

Piastre guida laterali (2 pezzi)

Allineate lungo i bordi della carta caricata.

23

Piastra guida posteriore

Allineate lungo i bordi posteriori della carta caricata.

24

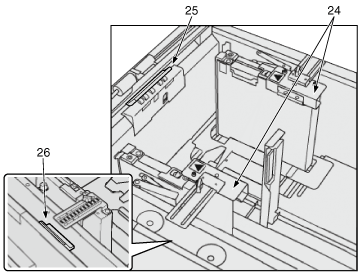

Guide carta TAB (2 pezzi)

Attaccare queste guide alle piastre guida laterali per caricare carta TAB.

25

Accessorio per carta spessa

Installarlo per caricare carta spesa di grammatura compresa tra 351 g/m² e 400 g/m²/tra 94 lb Bond e 106 lb Bond. È possibile caricare questo accessorio solo vassoio inferiore.

26

Alloggiamento dell'accessorio per carta spessa

Inserire l'accessorio per carta spessa in questa parte per conservarlo.

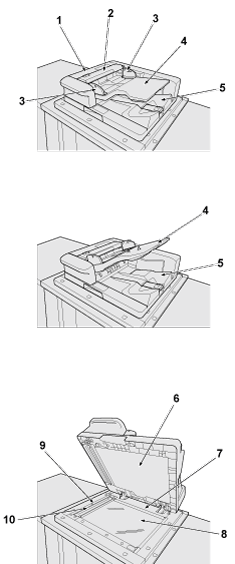

1

Coperchio trasporto originale ‐sinistro

Si apre verso sinistra per consentire la rimozione dell'originale inceppato.

2

Scala originale ADF

Indica i formati originali disponibili, il lato da posizionare, e gli originali non adatti.

3

Guide dell'originale

Allineate ai bordi degli originali caricati.

4

Vassoio alimentazione originali

Consente di caricare l'originale da scansionare nella macchina. Si possono impostare fino a 300 fogli. Si apre verso l'alto per consentire la rimozione dell'originale inceppato.

5

Vassoio di raccolta originale

Emette l'originale scansionato.

6

Coperchio della guida del caricatore ADF

Posiziona automaticamente l'originale sul vetro di esposizione degli originali. Oppure, chiuderlo per coprire l'originale posizionato manualmente sul vetro di esposizione degli originali.

7

Guida del formato orizzontale

Misura il formato dell'originale nella direzione orizzontale.

8

Lastra di esposizione

Scansiona le immagini originali nella memoria.

9

Guida del formato verticale

Misura il formato originale nella direzione verticale.

10

Vetro scansione fessura

Esegue la scansione delle immagini originali in memoria quando si usa l'ADF.
