Posizionare l'originale sul vetro di esposizione

Originali ADF non adeguati

Non è possibile caricare nell'ADF un originale nelle seguenti condizioni. Usare il vetro di esposizione quando l'originale non è adatto per l'uso con l'ADF, in quanto il formato non è compatibile o è in generale in cattive condizioni.

Arricciati o piegati

Fogli incollati o ritagli

Libro

Lucidi OHP, carta artistica o cellofan

Carta piegata doppia con molti fori o punti pinzatrice

Carta spessa difficile da piegare o sottile come carta da lettera

Specifiche per gli originali per l'utilizzo con la lastra di esposizione

Formati originali rilevabili:
Metrico-decimale Tabella 1:
A3 short edge feed, B4 short edge feed*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed*1, A5 short edge feed, 8K short edge feed, 16K short edge feed/long edge feed
Metrico-decimale Tabella 2:
A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed*1, A5 short edge feed, 11 17 short edge feed*2, 8,5 14 short edge feed*2*3, 8,5 11 short edge feed/long edge feed*2, 5,5 8,5 short edge feed, 8K short edge feed, 16K short edge feed/long edge feed, 8 13 short edge feed*2*3
Pollici Tabella 1:
11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed, 5,5 8,5 short edge feed
Pollici Tabella 2:
A3 short edge feed*2, B4 short edge feed*1*2, A4 short edge feed/long edge feed*2, B5 short edge feed/long edge feed*1*2, A5 short edge feed*2, 11 17 short edge feed, 8,5 14 short edge feed*3, 8,5 11 short edge feed/long edge feed, 5,5 8,5 short edge feed, 8 13 short edge feed*2*3

*1: rileva la serie B dei formati JIS standard. Non è possibile rilevare la serie B dei formati ISO standard.

*2: è possibile rilevarlo quando Tabella 2 è specificato in Impostazioni amministratore nel menu Utilità - Impostazioni sistema - Impostazione formato - Rilev.grand. orig.su vetro.

*3: selezionare 8,5 14 short edge feed o 8 x 13 short edge feed in Impostazioni amministratore in nel menu Utilità - Impostazioni sistema - Impostazione formato - Priorità ADF/Copriorig.

Vista

Avviso e cautela sul lavoro

Attenzione: lesione

La lastra di esposizione potrebbe rompersi e si potrebbe restare feriti.

Non posizionare originali troppo pesanti. Non premere a fondo gli originali spessi.

Posizionamento dell'originale

  1. Aprire l'ADF.

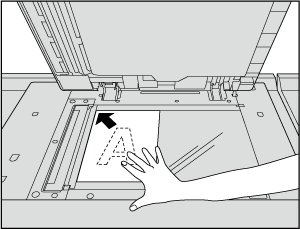

  2. Posizionare l'originale RIVOLTO VERSO IL BASSO per allinearne l'angolo all'alto posteriore sinistro.

    Sistemare l'originale nella stessa direzione dell'icona di direzione originale visualizzata nella schermata COPIA.

    • spiegazione aggiuntivaSistemare gli originali nella stessa direzione dell'icona di direzione originale visualizzata nella schermata; in caso contrario, il risultato di copia potrebbe non essere soddisfacente. In particolare quando si usa il modo 2 Lati, Pinza, Piega & Pinza, Piega a metà multipla o Opuscolo, prestare particolare attenzione alla direzione dell'originale. Per informazioni dettagliate, fare riferimento a [Direzione]: impostare la direzione dell'originale.

    • spiegazione aggiuntivaCon Area no immagine selezionato nell'Impostazione Applicazione, tenere aperto l'ADF durante la scansione dell'originale.

  3. Chiudere delicatamente l'ADF per evitare che l'originale si sposti nel vetro.
