Dégagement des bourrages papier
Notes sur l'élimination de bourrages papier
Cette section décrit les points à garder à l'esprit pour éliminer des bourrages papier. Lisez impérativement cette section avant de tenter d'éliminer un bourrage papier.
Ne mettez pas l'Interrupteur principal ou l'Interrupteur d'alimentation auxiliaire hors tension lorsque vous éliminez les bourrages papier. Dans ce cas, il sera difficile de retirer le bac ou l'Unité de transport de fixation.
Le Levier [M1] qui sort l'Unité de transport de fixation bascule vers la droite et ne peut pas sortir l'Unité de transport de fixation s'il y a un bourrage dans la section d'entrée ou de sortie du départ papier de l'unité principale. N'essayez en aucun cas de faire basculer le Levier [M1] par la force.
Prenez soin de ne pas déchirer le papier ou de laisser des bouts de papier dans l'unité principale pendant le dégagement du bourrage.
Écran | Mise en garde/avertissement pendant le travail |
|---|---|
  |
|
Vous risquez de vous brûler. | |
NE PAS toucher l'élément de fixation de l'unité de transport de fixation. Soyez très vigilant pour retirer l'unité de transport de fixation ou pour ouvrir côté élément de fixation. | |
  |
|
Vous risquez de vous blesser. | |
NE METTEZ PAS vos mains ou vos bras entre l'unité principale et l'unité de transport de fixation. | |
Le fait de toucher les bornes de connexion des pièces électriques peut endommager l'unité principale ou provoquer des problèmes inattendus. Ne pas intervenir vous-même sur la machine, contactez plutôt votre S.A.V. | |
|
|
Risque de blessure suite à un bourrage d'agrafes. | |
Soyez prudent pour éliminer des bourrages d'agrafes. | |
Les agrafes sont pointues. | |
|
|
Vous risquez de vous brûler. | |
NE PAS toucher le réservoir de colle. | |
Soyez particulièrement prudent lorsque vous poussez la réserve de colle vers l'arrière pour la mettre en place. |
ATTENTION : Température élevée ! Risque de brûlureLorsque vous essayez de tirer l'Empileur de l'Unité de finition FS-532 pour éliminer un bourrage papier, il se peut qu'il soit bloqué et que vous ne puissiez pas le retirer.
_MJA031398C_D.png)

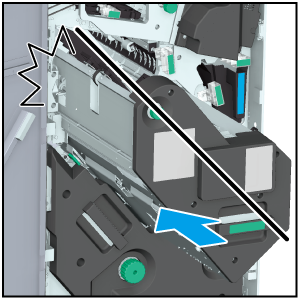

Dans certains cas, lorsque vous essayez de remettre en place l'Empileur, il se peut que celui-ci soit bloqué et qu'il ne puisse pas être remis dans sa position d'origine.
_MCO031528B_D.png)
Dans les deux cas, faites pivoter le Bouton [FS8] de l'Empileur. Cela permet de déverrouiller et d'effectuer les opérations.
_MCO031529B_D.png)
Pour info
- Les codes de bourrages papier peuvent aussi être affichés dans la zone d'affichage de messages sur l'écran [Position du bourrage]. Pour des détails, contactez le S.A.V.
Procédure d'élimination de bourrages papier
1
Appuyez sur [Illustration] sur l'écran [Position du bourrage].
L'écran [Illustration] s'affiche.
S'il y a plusieurs illustrations, appuyez sur [Suivant] pour vérifier la procédure d'élimination de bourrage papier.
Pour revenir à l'écran de la [Position du bourrage], appuyez sur [Pos. BOURRAGE].
2
Dégagez le bourrage papier en suivant les instructions données à l'écran.
REMARQUE
- Assurez-vous de vérifier la position de l'étiquette d’avertissement avant de dégager le bourrage papier. Pour en savoir plus, voir les [Informations de sécurité] du manuel d'impression livret.
3
Lorsque le traitement est terminé, l'affichage revient à l'écran [UNITÉ PRINC.].
En cas de plusieurs bourrages papier, vous revenez sur l'écran [Position du bourrage] et l'emplacement du bourrage à dégager s'affiche. Répétez les étapes 1 à 2 jusqu'à élimination de tous les bourrages. Après élimination de tous les bourrages papier, l'affichage revient à l'écran [UNITÉ PRINC.].
