Chargement du papier à onglet dans le Unité de départ papier PF-707m
Présentation
Chargez le papier à onglet dans le Unité de départ papier PF-707m.
Les Guides auxiliaires latéraux sont nécessaires pour charger le papier à onglet. Chargez-le soit dans le magasin de papier supérieur, central ou inférieur.
Exemple : Insérer 3 feuilles de papier à onglet dans 3 jeux d'impression (9 feuilles au total)
Sens de chargement magasin | Comment empiler le papier à onglet | Jeu d'impression |
|---|---|---|
 |  |  |
A : Face arrière B : Face avant | A : Face imprimée ou à imprimer B : 1er onglet papier C : 2e onglet papier D : 3e onglet papier | A : 1er onglet papier B : 2e onglet papier C : 3e onglet papier D : Jeu d'impression en 3 copies |
Tout le papier résiduel non imprimé peut être automatiquement éjecté d'un jeu de papier à onglet chargé dans le magasin de papier.
Par exemple, lorsque vous chargez un jeu unique de 5 feuilles (5 feuilles de papier à onglet) et que trois feuilles seulement sont utilisées, les feuilles restantes sont éjectées comme le montre la figure ci-dessous.
Original | Papier | Sortie | |
|---|---|---|---|
 |  | Imprime trois feuilles de papier à onglet | Les feuilles quatre et cinq du papier à onglet sont automatiquement éjectées |
 |  | ||
Procédure (fixation des Guides auxiliaires latéraux au magasin)
1
Sortez le magasin de papier pour lequel le papier à onglet est chargé.
2
Insérez et mettez en place les Guides auxiliaires latéraux (2 unités) dans les vis de positionnement des Guides latéraux.
Si les vis de positionnement ne sont pas fixées, contactez votre technicien de maintenance.

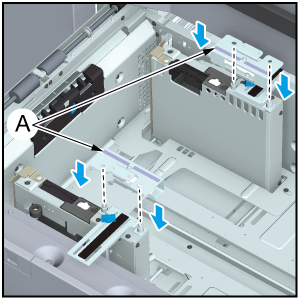

Montez les guides de sorte que le repère A soit orienté comme illustré sur la figure.

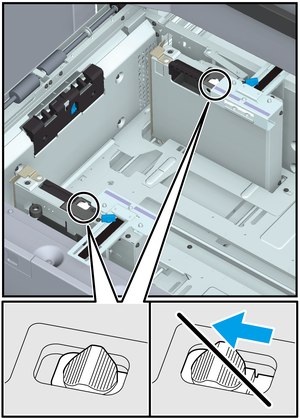

Ne déplacez pas le Levier de fixation de la plaque de maintien du papier (2 emplacements) de sa position sur le côté de la Plaque de guides arrière. La déplacer vers vous pourrait altérer la performance du départ papier.
_MCO031354B_D.png)
_MCO031344E_D.png)
Procédure (Charger le papier à onglet dans les magasins de papier)
1
Extrayez le magasin.
Sortez le magasin de papier pour lequel le papier à onglet est configuré.
2
Desserrez les Boutons de guides latéraux des Guides latéraux sur le magasin.
3
Chargez le papier à onglet dans le magasin de papier.
A : face arrière, B : face avant
REMARQUE
- Veillez à ne pas dépasser les lignes de hauteur maximale de la pile affichées sur les Guides latéraux du magasin lorsque vous chargez le papier.
4
Alignez les Guides latéraux avec le papier à onglet, tournez les Boutons de guides latéraux et verrouillez-les.
REMARQUE
- Assurez-vous que les Guides latéraux et la Plaque de guides arrière sont fermement placés contre le papier à onglet. Si le papier à onglet est déformé en raison d'un décalage de 1 mm/0,04" ou plus, ou si le papier est trop serré dans les guides, il y a risque de défaillance du départ papier.
5
Alignez la Plaque de guides arrière avec le papier à onglet.
6
Poussez fermement le magasin de papier complètement à l'intérieur.
