Nettoyage de la Unité de massicotage TU-510
Présentation
Lorsqu'il est temps de remplacer le Capteur de lignes de l'Unité de massicotage TU-510, le message suivant s'affiche dans la zone d'affichage des informations à l'écran.
[Nettoyer surface de lecture du capteur ligne unité massicotage (arrière)]
[Nettoyer surface de lecture du capteur ligne unité massicotage (avant)]
Vérifiez le message et nettoyez le Capteur de lignes selon la procédure suivante.
Procédure
1

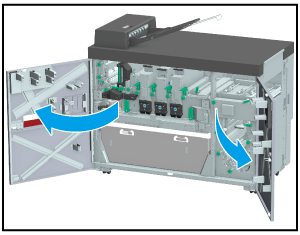

Ouvrez la Porte droite de l'unité de massicotage et la Porte gauche de l'unité de massicotage de l'Unité de massicotage TU-510.
_MCO031592B_D.png)
2
Retirez la Plaque de nettoyage depuis la plaque arrière de la Porte gauche de l'unité de massicotage.
_MCO031593B_D.png)
3
Inclinez le Levier [TU4] vers la gauche et le Levier [TU5] vers la droite, puis retirez le rack de convoyage.
_MCO031511E_D.png)
4
Déplacez le Levier de verrouillage [TU6] comme indiqué ci-dessous et fixez le rack de convoyage.
_MCO031512D_D.png)
5
Insérez la Plaque de nettoyage dans le Capteur de lignes qui a été détecté comme étant sale (poudre de papier ou poussière) et qui doit être nettoyé.
_MCO031594B_D.png)
Insérez-le de sorte que les bords de la Plaque de nettoyage s'alignent sur les , situés sur la surface supérieure de chaque Capteur de lignes.
A : Capteur de lignes (recto) B : Capteur de lignes (verso)
6
Tirez le Plaque de nettoyage.
_MCO031595B_D.png)
7
Replacer la Plaque de nettoyage à son emplacement d'origine.
8
Fermez le Porte droite de l'unité de massicotage et le Porte gauche de l'unité de massicotage.
Quand la saleté est éliminée par le nettoyage, le message disparaît et ce système est utilisable.
Si le message ne disparaît pas après avoir fermé la Porte droite de l'unité de massicotage et la Porte gauche de l'unité de massicotage, nettoyez à nouveau l'endroit indiqué du Capteur de lignes.
Si le message ne disparaît pas après un second nettoyage, contactez le technicien de maintenance.
