Chargement des enveloppes dans l'Unité de grande capacité LU-202m/Unité de grande capacité LU-202XLm
Présentation
Chargez les enveloppes dans l'Unité de grande capacité LU-202m/Unité de grande capacité LU-202XLm.
- A: Vertical B : Horizontal
_MCO031493D.png)
- Format disponible
100 mm à 245 mm de large, 148 mm à 375 mm de long/3,94" à 9,65" de large, 5,83" à 14,76" de long
- Dimensions recommandées (sans les rabats)
Standard | Format | Largeur | Longueur |
|---|---|---|---|
Norme japonaise | K2 | 240 mm/9,45" | 332 mm/13,07" |
N3 | 120 mm/4,72" | 235 mm/9,25" | |
N4 | 90 mm/3,54" | 205 mm/8,07" | |
Norme nord-américaine | 6 e 9 1/2 | 241 mm/9,49" | 152 mm/5,98" |
Norme ISO | C5 | 229 mm/9,02" | 162 mm/6,38" |
C6/C5 | 229 mm/9,02" | 114 mm/4,49"* |
* : de longueur au moins égale à 148 mm/5,83" rabat ouvert.
- Capacité de charge
100 feuilles (50 feuilles pour les enveloppes K0 et K1)
La différence de hauteur de l'enveloppe ne doit pas dépasser 10 mm/0,39".
- Enveloppes non disponibles
Enveloppe à fenêtre
Enveloppe avec bande adhésive double face et bande de papier sur le rabat
REMARQUE

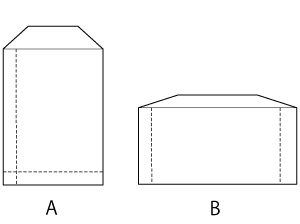

- Il est recommandé d'utiliser des enveloppes à couture latérale (A) or double couture latérale (B). si le rabat autocollant chevauche la face imprimée, la sortie imprimée peut être effacée.
_MCO031543A.png)
REMARQUE
- Si l'unité principale n'est pas sous tension, la Plaque de fond ne fonctionne pas. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.
Conseils
- La description de cette section prend l'exemple de l'Unité de grande capacité LU-202m.
Procédure (pour l'enveloppe K2)
1

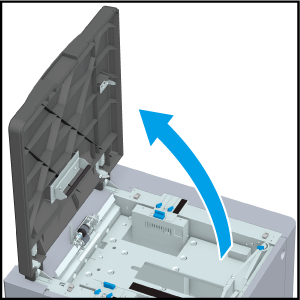

Ouvrez Porte supérieure.
_MCO031264A_D.png)
La Plaque de fond descend.
REMARQUE
- Si l'unité principale n'est pas allumée, la Plaque de fond ne descend pas.
2
Poussez la Goupille de sécurité (A sur la figure) à fond et faites glisser le Support butée papier sur le côté pour l'extraire.
_MCO031702A_D.png)
3

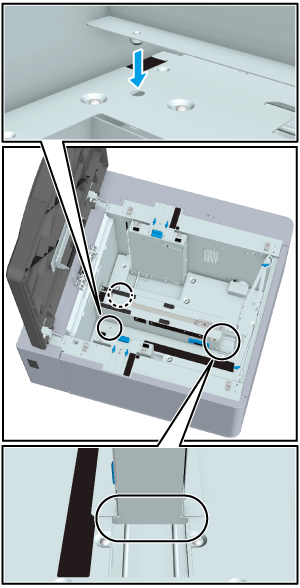

Placez le Guide auxiliaire inférieur du Kit de montage MK-746 dans la Plaque de fond et fixez-le à l'aide de la goupille de positionnement.
_MCO031703A_D.png)
Installez la partie crantée du Guide auxiliaire inférieur en l'alignant sur la rainure de la Plaque de fond.
4

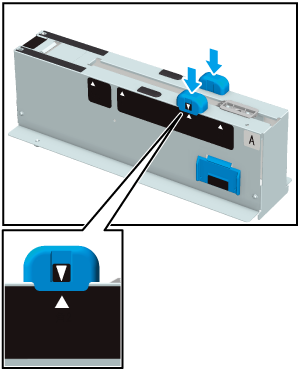

Fixez l'Élément de levage arrière (2 unités) au Guide auxiliaire inférieur à la position indiquée sur la figure (2e à partir de la droite).
_MCO031704A_D.png)
Alignez le repère , de l'Élément de levage arrière avec le repère + du Guide auxiliaire inférieur.
5
Fixez l'Arbre de guidage arrière à la partie du guide arrière du Guide auxiliaire inférieur.
_MCO031705A_D.png)
6
Chargez les enveloppes dans le magasin de papier avec la face à imprimer vers le haut.
_MCO031706A_D.png)
Chargez les enveloppes ouvertes contre le côté gauche du magasin de sorte que les rabats ouverts se trouvent à droite.
Lorsque vous les chargez, pliez les enveloppes pour qu'elles ne pendent pas.
7
Alignez l'Arbre de guidage arrière avec les enveloppes.
8
Alignez les Guides latéraux avec les enveloppes, tournez les Boutons de guidage latéral et fixez-les.
9
Fermez la Porte supérieure.
Si une erreur se produit lorsqu'un petit nombre d'enveloppes d'un grammage égal ou inférieur à 80 g/m2/21 lb Bond sont chargées, effectuez la procédure suivante.
1. Retirez l'Élément de levage avant du côté du Guide auxiliaire inférieur.
2. Fixez l'Élément de levage avant à fond dans le Guide auxiliaire inférieur.
_MCO031707A_D.png)
Procédure (pour une enveloppe N4 ou N3)
1
Ouvrez Porte supérieure.
La Plaque de fond descend.
REMARQUE
- Si l'unité principale n'est pas allumée, la Plaque de fond ne descend pas.
2

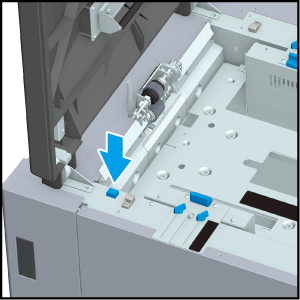

Appuyez sur le Bouton d'abaissement de la plaque de fond, et abaissez la Plaque de fond dans la position la plus basse.
_MCO031544A_D.png)
3
Voir les étapes 2 à 3 sur Procédure (pour l'enveloppe K2) pour préparer l'installation.
4
Fixez l'Élément de levage arrière (2 unités) au Guide auxiliaire inférieur à la position indiquée sur la figure (2e à partir de la gauche).
_MCO031708A_D.png)
Alignez le repère , de l'Élément de levage arrière avec le repère + du Guide auxiliaire inférieur.
5

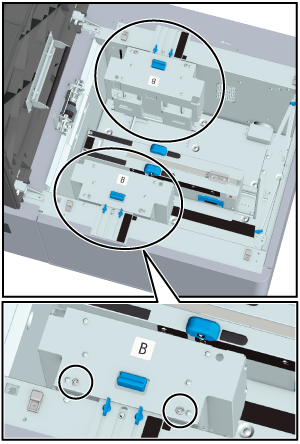

Installez le Guide auxiliaire latéral sur les Guides latéraux de l'Unité de grande capacité LU-202m/Unité de grande capacité LU-202XLm.
_MCO031709A_D.png)
Installez-la de sorte que les trous d'installation du Guide auxiliaire latéral correspondent aux vis de positionnement des Guides latéraux.
REMARQUE
- Installez la Plaque de fond de sorte qu'elle soit dans la position la plus basse.
6

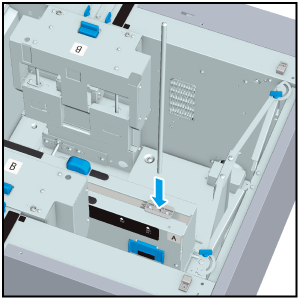

Fixez l'Arbre de guidage arrière à la partie du guide arrière du Guide auxiliaire inférieur.
_MCO031710A_D.png)
7

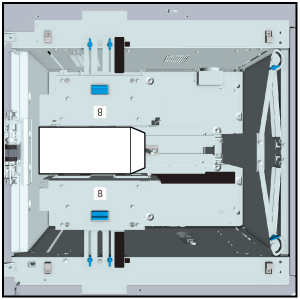

Chargez les enveloppes dans le magasin de papier avec la face à imprimer vers le haut.
_MCO031711A_D.png)
Chargez les enveloppes ouvertes contre le côté gauche du magasin de sorte que les rabats ouverts se trouvent à droite.
8
Alignez l'Arbre de guidage arrière avec les enveloppes.
9
Alignez les Guides latéraux avec les enveloppes, tournez les Boutons de guidage latéral et fixez-les.
10
Fermez la Porte supérieure.
Procédure (pour une enveloppe K1 ou K0)
La procédure varie en fonction du sens et de la valeur de tuilage quand les enveloppes cibles pendent verticalement avec leurs rabats.
_MCO031545A_D.png)
Quand les enveloppes tuilées sont bombées vers le haut (A dans la figure), chargez-les de la même manière que le papier ordinaire. Pour en savoir plus sur le chargement, voir Chargement du papier dans le Unité de grande capacité LU-202m ou Chargement du papier dans le Unité de grande capacité LU-202XLm.
Lorsque les enveloppes tuilées sont bombées vers le bas (B dans la figure), chargez-les en suivant la procédure ci-dessous.
1
Voir les étapes 1 à 3 sur Procédure (pour l'enveloppe K2) pour préparer l'installation.
2
Fixez l'Élément de levage arrière (2 unités) au Guide auxiliaire inférieur à l'endroit indiqué sur la figure (bord droit).
_MCO031712A_D.png)
Alignez le repère , de l'Élément de levage arrière avec le repère + du Guide auxiliaire inférieur.
3
Installation de la Plaque auxiliaire inférieure.
_MCO031713A_D.png)
Alignez et fixez la Plaque auxiliaire inférieure sur la ligne de repère du Guide auxiliaire inférieur, et le bord de la feuille PET de la Plaque auxiliaire inférieure sur le bord du Guide auxiliaire inférieur.
4

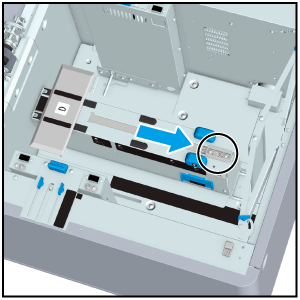

Déplacez la partie de base du guide arrière vers le bord arrière.
_MCO031714A_D.png)
Retirez l'Arbre de guidage arrière s'il est fixé.
5
Chargez les enveloppes dans le magasin de papier avec la face à imprimer vers le haut.
_MCO031715A_D.png)
Chargez les enveloppes ouvertes contre le côté gauche du magasin de sorte que les rabats ouverts se trouvent à droite.
Lorsque vous les chargez, pliez les enveloppes pour qu'elles ne pendent pas.
6
Alignez les Guide arrière de l'Unité de grande capacité LU-202m/Unité de grande capacité LU-202XLm avec les enveloppes.
7
Alignez les Guides latéraux avec les enveloppes, tournez les Boutons de guidage latéral et fixez-les.
8
Fermez la Porte supérieure.
Procédure (pour enveloppe C5, C6/C5, ou 6 x 9 1/2)
1
Voir les étapes 1 à 3 sur Procédure (pour l'enveloppe K2) pour préparer l'installation.
2

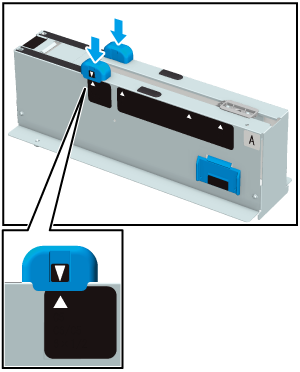

Fixez l'Élément de levage arrière (2 unités) au Guide auxiliaire inférieur à la position indiquée sur la figure (bord gauche).
_MCO031716A_D.png)
Alignez le repère , de l'Élément de levage arrière avec le repère + du Guide auxiliaire inférieur.
3
Installez le Guide auxiliaire de tête sur les Guides latéraux de l'Unité de grande capacité LU-202m/Unité de grande capacité LU-202XLm.
_MCO031717A_D.png)
_MCO031718A_D.png)
Faites coïncider le trou du Guide auxiliaire de tête avec la goupille de positionnement des Guides latéraux.
Faites coïncider l'encoche du Guide auxiliaire de tête avec le collier de positionnement des Guides latéraux.
4

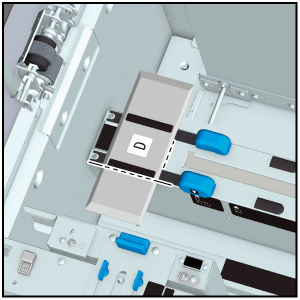

Installation de la Plaque auxiliaire inférieure.
_MCO031719A_D.png)
Alignez et fixez la Plaque auxiliaire inférieure sur la ligne de repère du Guide auxiliaire inférieur, et le bord de la feuille PET de la Plaque auxiliaire inférieure sur le bord du Guide auxiliaire inférieur.
En fonction du sens de tuilage des enveloppes, la performance d'alimentation peut être améliorée en n'installant pas la Plaque auxiliaire inférieure. Pour des détails, contactez le S.A.V.
5

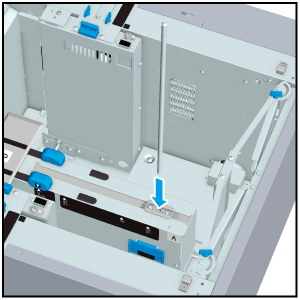

Fixez l'Arbre de guidage arrière à la partie du guide arrière du Guide auxiliaire inférieur.
_MCO031720A_D.png)
6
Chargez les enveloppes dans le magasin de papier avec la face à imprimer vers le haut.
_MCO031721A_D.png)
Chargez les enveloppes ouvertes contre le côté gauche du magasin de sorte que les rabats ouverts se trouvent à droite.
7
Alignez l'Arbre de guidage arrière avec les enveloppes.
8
Alignez les Guides latéraux avec les enveloppes, tournez les Boutons de guidage latéral et fixez-les.
9
Fermez la Porte supérieure.
