Avant le rainage
Présentation
Si vous souhaitez rainer du papier de 351 g/m2/94 lb Bond ou plus à l'aide de l'Unité de massicotage TU-510, repositionnez le support de réglage de la Raineuse CR-102/Raineuse CR-103.
Procédure
Cette section décrit comment repositionner le support de réglage de laRaineuse CR-102.
Si vous utilisez la Raineuse CR-103, suivez la même procédure.
1
Retirez le rack de convoyage en vous référant aux étapes 1 à 3 Procédure (modification de la position de la Plaque de séparation sur le Séparateur de tâches JS-507).
2

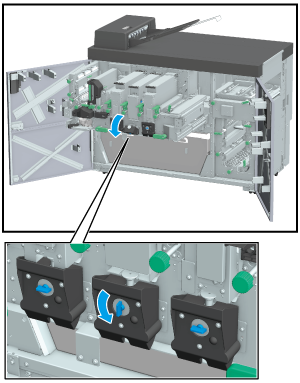

Tournez l'Équerre de fixation en option dans le sens inverse des aiguilles d'une montre et ouvrez le capot.
3

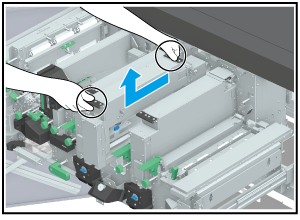

Retirez la Raineuse CR-102.
Ce faisant, maintenez les poignées noires et soulevez l'unité dans le sens de la flèche comme illustré sur la figure.
Placez la Raineuse CR-102 sur une table stable.
4
Tournez les boutons (2 emplacements) des supports de réglage de la Raineuse CR-102 dans le sens inverse des aiguilles d'une montre, puis desserrez-les.
5
Tenez les parties de l'étiquette bleue des supports de réglage de la Raineuse CR-102 (2 emplacements) et déplacez l'unité vers le centre.
Déplacez les supports de réglage jusqu'à la position où vous pouvez voir les repères "2*" et "2)".
Si le grammage du papier est inférieur à 350 g/m2/93 lb Bond, replacez les supports de réglage dans la position où vous pouvez voir les repères "1*" et "1)".
6
Tournez les boutons (2 emplacements) des supports de réglage de la Raineuse CR-102 dans le sens des aiguilles d'une montre et serrez-les.
7
Installez la Raineuse CR-102 dans l'Unité de massicotage TU-510.
8
Fermez le capot et tournez l'Équerre de fixation en option dans le sens des aiguilles d'une montre.
9
Remettre le Levier de verrouillage [TU6] dans sa position d'origine.
10
Poussez le rack de convoyage vers l'intérieur et ramenez-le dans sa position d'origine. Ensuite, ramenez le Levier [TU4] à droite et le Levier [TU5] à gauche.
11
Fermez le Porte droite de l'unité de massicotage et le Porte gauche de l'unité de massicotage.
