Avant la découpe de carte
Présentation
Si vous coupez le papier au format carte avec l'Unité de massicotage TU-510, vérifiez le contenu suivant au préalable et modifiez les réglages du Séparateur de tâches JS-507 si nécessaire.
1. Format vertical de la carte
Modifiez la position de la Plaque de séparation selon que le format vertical de la carte est de 85 mm/3,35" ou plus.
Pour en savoir plus, voir la procédure suivante.
2. Nombre de rangées pour le découpage des cartes
Basculez la position de la Plaque de séparation sur le type 1 rang, 2 rangs ou 3 rangs en fonction des paramètres de découpe de cartes.
Pour en savoir plus, voir la procédure suivante.
Procédure (modification de la position de la Plaque de séparation sur le Séparateur de tâches JS-507)
1
Ouvrez la Porte droite de l'unité de massicotage et la Porte gauche de l'unité de massicotage de l'Unité de massicotage TU-510.
2

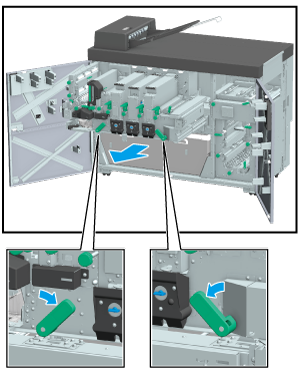

Inclinez le Levier [TU4] vers la gauche et le Levier [TU5] vers la droite, puis retirez le rack de convoyage.
3

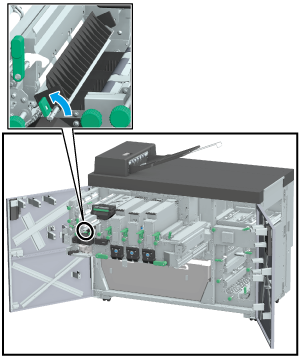

Déplacez le Levier de verrouillage [TU6] comme indiqué sur la figure ci-contre et fixez le rack de convoyage.
4
Tenez le Levier [TU18], et ouvrez l'unité de découpe de cartes en haut à gauche.
5
Ouvrez le Levier [TU20] à gauche.
6
Ouvrez le Levier [JS1] à gauche.
7

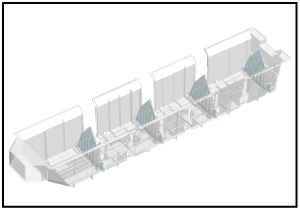

Repositionnez la Plaque de séparation (quatre unités).
Lorsque le format de la carte est de 85 mm/3,35",dans le sens de la largeur, déplacez la Plaque de séparation au centre du chemin de convoyage du papier.
Lorsque le format de la carte est de 86 mm/3,39" ou plus dans le sens de la largeur, déplacez la Plaque de séparation à l'extérieur du chemin de convoyage du papier.
8
Fermez le Levier [JS1] et le Levier [TU20]. Ensuite, tenez le Levier [TU18], et ramenez l'unité de massicotage à sens horizontal dans sa position d'origine.
9
Remettre le Levier de verrouillage [TU6] dans sa position d'origine.
10
Poussez le rack de convoyage vers l'intérieur et ramenez-le dans sa position d'origine. Ensuite, ramenez le Levier [TU4] à droite et le Levier [TU5] à gauche.
11
Fermez le Porte droite de l'unité de massicotage et le Porte gauche de l'unité de massicotage.
Procédure (modification de la position de la Plaque de séparation du Bac à cartes)
1
Ouvrez la Porte du bac à cartes de l'Unité de massicotage TU-510, et retirez le Bac à cartes.
2

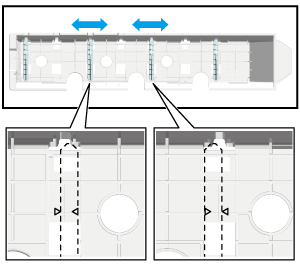

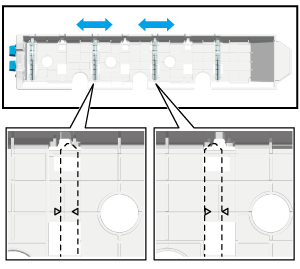

Déplacez les deux plaques de séparation centrales de la Plaque de séparation (quatre plaques) du Bac à cartes.
Lorsque le format de la carte est de 85 mm/3,35" dans le sens de la largeur, déplacez la Plaque de séparation au centre du chemin de convoyage du papier (vous ne pouvez voir que le repère + à l'extérieur).
Lorsque le format de la carte dépasse 86 mm/3,39" en largeur, déplacez la Plaque de séparation à l'extérieur du chemin de convoyage du papier (vous ne pouvez voir que le repère + à l'intérieur).
3
Remettez le Bac à cartes dans sa position d'origine et fermez la Porte du bac à cartes.
Procédure (basculement de la position de la Plaque de séparation au type 1 rang, 2 rangs ou 3 rangs)
REMARQUE
- Ce travail nécessite de l'expérience et peut endommager certaines pièces. S'il est difficile de changer la Plaque de séparation, contactez votre technicien de maintenance.
- Le Bac à cartes présente des spécifications différentes selon la période de production, il est donc possible que les pièces de détection ne soient pas installées. Le Bac à cartes de la production initiale ne prend en charge que le type à 3 rangs. Si vous souhaitez effectuer une découpe de cartes à 1 ou 2 rangs, vous devrez préparer une pièce de détection supplémentaire. Pour des détails, contactez le S.A.V.
- Lorsque des cartes à découper à un rang sont empilées sur le Bac à cartes, la capacité d'empilage (stabilité lors de l'empilage, etc.) peut varier en fonction de la forme et du type de papier. Pour des détails, contactez le S.A.V.
REMARQUE
- Avant de commencer ce travail, assurez-vous que toutes les portes de l'Unité de massicotage TU-510 sont fermées.
1
Appuyez sur [Réglage] dans l'[UNITÉ PRINC.] et ouvrez [Réglages finition] - [Réglage un.massicot.] - [Changer plaques sépar. Carte].
2
Appuyez sur [Ouvrir l'obturateur].
3
Sortez le rack de convoyage et ouvrez le Séparateur de tâches JS-507, en vous référant aux étapes 1 à 6 Procédure (modification de la position de la Plaque de séparation sur le Séparateur de tâches JS-507).
4
Retirez toutes les Plaque de séparation réglées en une seule fois.
Lors de la commutation de la Plaque de séparation au type 1 rang, passez à l'étape 5.
Lors de la commutation de la Plaque de séparation au type 2 rangs ou 3 rangs, passez à l'étape 6.
Lorsque vous passez de la Plaque de séparation au type 1 rang alors que la plage de finition est comprise entre 293,1 mm et 330,2 mm/11,54" et 13", passez à l'étape 7. Il n'est pas nécessaire de fixer la Plaque de séparation.
5
Fixez la Plaque de séparation à la position 1 rang en fonction de la plage de finition.

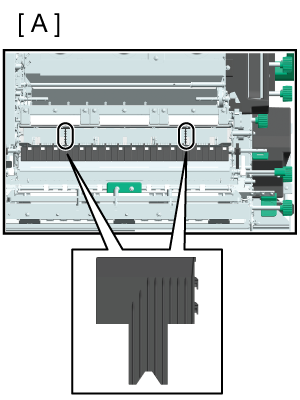

Si la plage de finition est de 200 mm/7,87" ou moins, fixez la Plaque de séparation (2 plaques) comme indiqué à la Fig. A.

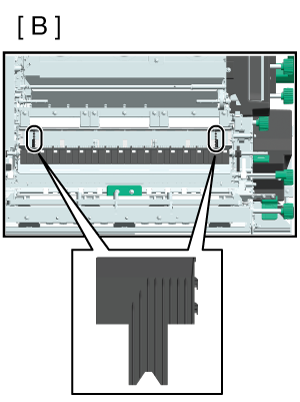

Si la plage de finition est comprise entre 200,1 mm et 293 mm/7,88" et 11,54", fixez la Plaque de séparation (2 plaques), comme indiqué à la Fig. B.
Si la plage de finition est comprise entre 293,1 mm et 330,2 mm/11,54" et 13", il n'est pas nécessaire de fixer la Plaque de séparation.
Passez à l'étape 7.
6
Fixez la Plaque de séparation en position 2 rangs ou 3 rangs.

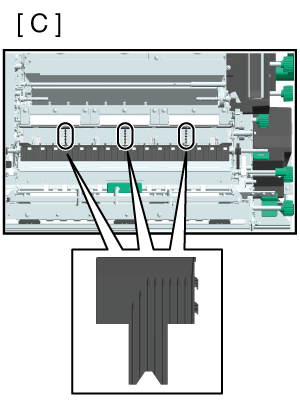

Pour basculer sur le type 2 rangs, fixez la Plaque de séparation (3 plaques), comme indiqué à la Fig. C.
Pour basculer sur le type 3 rangs, fixez la Plaque de séparation (4 plaques), comme indiqué à la Fig. D.
7
Remettez le rack de convoyage dans sa position d'origine, en vous référant aux étapes 8 à 11 Procédure (modification de la position de la Plaque de séparation sur le Séparateur de tâches JS-507).
8
Appuyez sur [Fermer l'obturateur] dans Écran tactile.
9

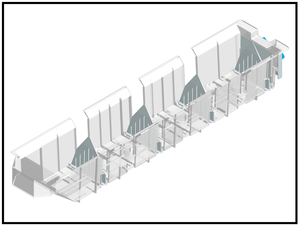

Ouvrez la Porte du bac à cartes de l'Unité de massicotage TU-510, et retirez le Bac à cartes.
10

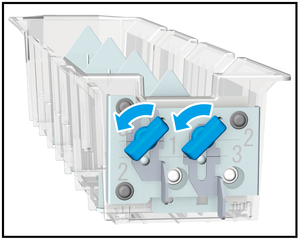

Desserrez les vis à oreilles (2 pièces) situées à l'arrière du Bac à cartes en les tournant dans le sens inverse des aiguilles d'une montre.
11

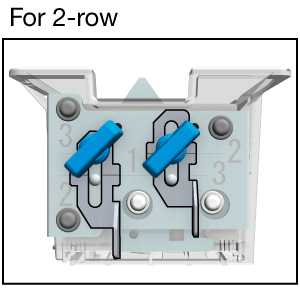

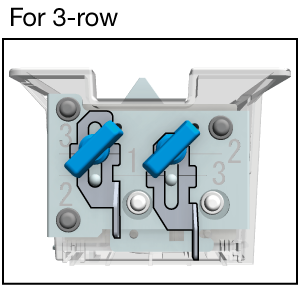

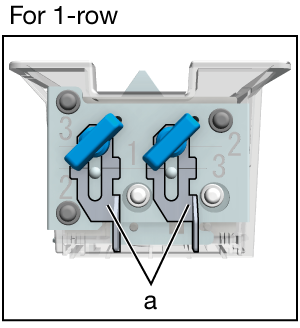

Faites glisser les pièces de détection (2 pièces) (a sur la figure) dans la position 1 rang, 2 rangs ou 3 rangs et tournez les vis à molette dans le sens des aiguilles d'une montre pour les fixer.
Alignez la position avec la ligne du numéro correspondant au nombre respectif de lignes.
REMARQUE
- Vérifiez attentivement la position de fixation des pièces de détection et fixez-les avec soin.
12
Supprimez toutes les paramètres de la Plaque de séparation une fois qu'ils sont définis sur le Bac à cartes.
Lors de la commutation de la Plaque de séparation au type 1 rang, passez à l'étape 13.
Lors de la commutation de la Plaque de séparation au type 2 rangs ou 3 rangs, passez à l'étape 14.
Lorsque vous passez de la Plaque de séparation au type 1 rang alors que la plage de finition est comprise entre 293,1 mm et 330,2 mm/11,54" et 13", passez à l'étape 15. Il n'est pas nécessaire de fixer la Plaque de séparation.
13
Fixez la Plaque de séparation à la position 1 rang en fonction de la plage de finition.

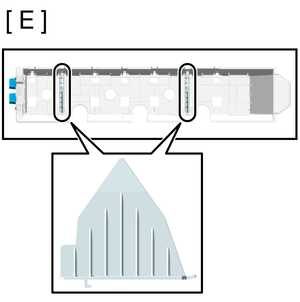

Si vous avez fixé la Plaque de séparation dans la position indiquée à la figure A à l'étape 5, fixez la Plaque de séparation (2 plaques) comme indiqué à la figure E.

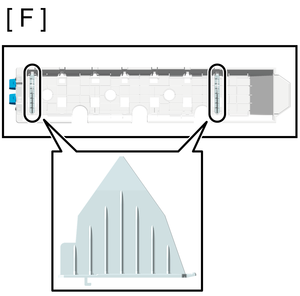

Si vous avez fixé la Plaque de séparation dans la position indiquée à la figure B à l'étape 5, fixez la Plaque de séparation (2 plaques) comme indiqué à la figure F.
Passez à l'étape 15.
14
Fixez la Plaque de séparation en position 2 rangs ou 3 rangs.

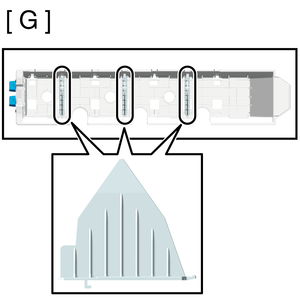

Pour basculer sur le type 2 rangs, fixez la Plaque de séparation (3 plaques) comme indiqué à la figure G.

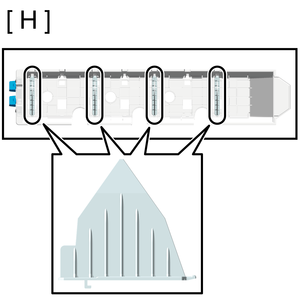

Pour basculer sur le type 3 rangs, fixez la Plaque de séparation (4 plaques), comme indiqué à la figure H.
15
Remettez le Bac à cartes dans sa position d'origine et fermez la Porte du bac à cartes.
