Chargement du papier dans le Unité de départ papier PF-602m
Présentation
Chargez le papier dans le Unité de départ papier PF-602m.
Changez la configuration papier pour le magasin papier utilisé lorsque vous chargez du papier de caractéristiques différentes.
Pour en savoir plus sur la configuration papier, voir [Config. papier].
REMARQUE
- Si l'unité principale n'est pas sous tension, le magasin ne peut pas être retiré. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.
- Ne sortez pas plusieurs magasins à la fois. Sinon, l'unité principale risque de basculer.
Procédure
1
Sortez le magasin d'ajout de papier.
_MCO031253B_D.png)
Passez à l'étape 2 lorsque vous chargez du papier aux formats différents.
Passez à l'étape 5 lorsque vous chargez du papier au format identique.
2

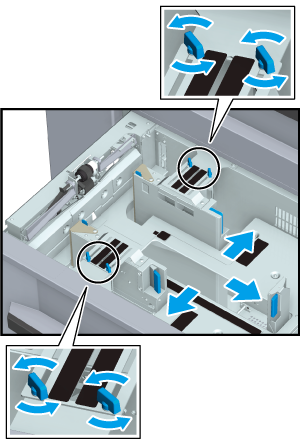

Ouvrez les Guides latéraux et la Plaque de guides arrière.
_MCO031254A_D.png)
Tournez les Boutons de guides latéraux (4 emplacements) des Guides latéraux dans le sens inverse des aiguilles d'une montre et desserrez-les.
Maintenez enfoncés le Levier de déblocage du guide latéral des Guides latéraux et le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et ouvrez les guides.
REMARQUE
- Lorsque vous déplacez les Guides latéraux, tenez le Levier de déblocage du guide latéral à l'avant et les poignées arrière. En essayant de déplacer seulement les Guides latéraux à l'avant, vous risquez de désaligner la position des Guides latéraux.
3

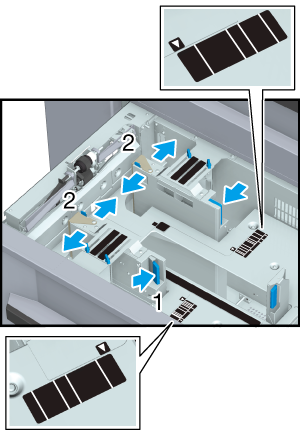

Tout en maintenant enfoncé le Levier de déblocage du guide latéral des Guides latéraux, déplacez les Guides latéraux en fonction de l'Indicateur Format papier de la Plaque de fond.
_MCO031255B_D.png)
4

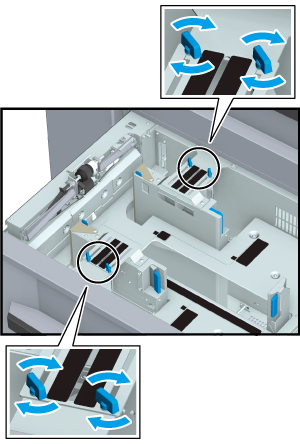

Tournez les Boutons de guides latéraux (4 emplacements) des Guides latéraux dans le sens des aiguilles d'une montre et bloquez-les.
_MCO031256A_D.png)
5

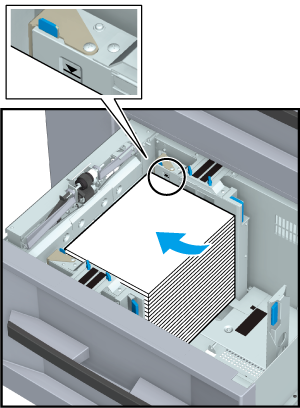

Chargez le papier avec la face à imprimer vers le haut.
_MCO031257B_D.png)
Chargez le papier de manière à ce qu'il affleure avec le côté gauche du magasin de papier.
REMARQUE
- Veillez à ne pas dépasser les lignes de hauteur maximale de la pile affichées sur les Guides latéraux du magasin lorsque vous chargez le papier.
- Les Guides format S sont fixés à deux Guides latéraux. N'ouvrez ces guides que pour charger du papier de largeur inférieure à 182 mm/7,17". Pour en savoir plus sur l'utilisation de la Guides format S, voir Chargement de papier de petite format dans l'Unité de départ papier PF-602m.
6

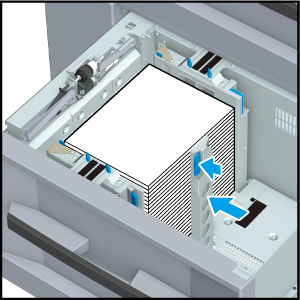

Alignez la Plaque de guides arrière sur le papier.
_MCO031258A_D.png)
Maintenez le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et placez-le contre le papier.
REMARQUE
- Assurez-vous que la Plaque de guides arrière est placée fermement contre le papier. S'il y a un espace entre la Plaque de guides arrière et le papier, l'unité principale ne sera pas en mesure de détecter correctement le bon format de papier, ce qui peut entraîner une défaillance du dispositif de départ papier.
7
Poussez fermement le magasin de papier complètement à l'intérieur.
L'indicateur de quantité de papier restante passe de "
" à "
".
REMARQUE
- Retournez le magasin délicatement. Vous risqueriez de causer un impact inattendu sur l'unité principale en raison du poids du magasin de papier ou du grammage papier responsable du dysfonctionnement.
