Chargement du papier dans le Unité de grande capacité LU-202m

Chargez le papier dans le Unité de grande capacité LU-202m.

Lorsque vous chargez du papier de caractéristiques différentes, changez la configuration papier de l'unité de grande capacité.

Pour en savoir plus sur la configuration papier, voir [Config. papier].

REMARQUE

• Si l'unité principale n'est pas sous tension, la Plaque de fond ne fonctionne pas. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.

Conseils

• Si l'Unité de départ papier PF-707m est également montée, il est recommandé d'utiliser l'Unité de départ papier PF-707m pour alimenter le papier couché.

S'il survient la moindre défaillance dans le départ papier en raison du type, du format ou du grammage du papier utilisé, comme illustré sur la figure ci-dessous, accrochez les poids fournis au rouleau de prise peut contribuer à améliorer la performance du départ papier. Changez le nombre de lests pour régler.

1

Ouvrez Porte supérieure.

La Plaque de fond descend.

Passez à l'étape 8 lorsque vous chargez du papier au format identique.

Passez à l'étape 2 lorsque vous chargez du papier aux formats différents.

2

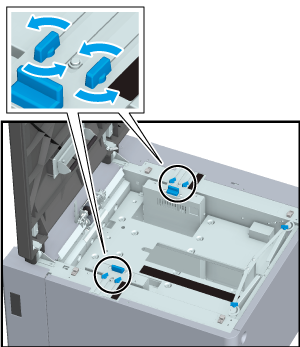

Tournez les Boutons de guidage latéral (4 emplacements) des Guides latéraux dans le sens inverse des aiguilles d'une montre et desserrez-les.

3

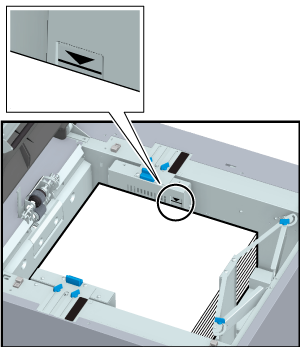

Déplacez les deux Guides latéraux en suivant l'Indicateur Format papier sur le dessus de la plaque de guidage.

4

Tournez les Boutons de guidage latéral (2 emplacements applicables) des Guides latéraux dans le sens des aiguilles d'une montre et verrouillez-les.

5

Tournez les Bouton du guide arrière (2 emplacements) des Guide arrière dans le sens inverse des aiguilles d'une montre et desserrez-les.

6

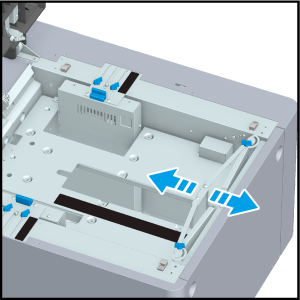

Déplacez le Guide arrière en fonction de l'Indicateur Format papier sur la Plaque de fond.

7

Tournez le Bouton du guide arrière (2 emplacements) du Guide arrière dans le sens des aiguilles d'une montre et verrouillez-le.

8

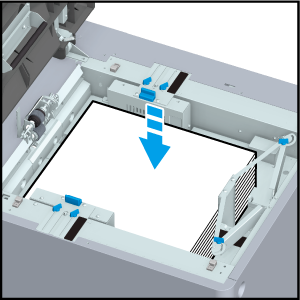

Chargez le papier avec la face à imprimer vers le haut.

9

Appuyez sur le Bouton d'abaissement de la plaque de fond.

REMARQUE

• Si l'unité principale n'est pas sous tension, le magasin ne fonctionne pas même si vous appuyez sur le Bouton d'abaissement de la plaque de fond.

10

Répétez les étapes 8 et 9 jusqu'à ce que le magasin de papier ne s'abaisse plus.

REMARQUE

• Veillez à ne pas dépasser les lignes de hauteur maximale de la pile affichées sur les Guides latéraux lorsque vous chargez le papier.
• Vérifiez que le Guide arrière est aligné sur le papier chargé. S'il y a un décalage entre le Guide arrière et le papier ou si le décalage est trop étroit, la conséquence peut en être des bourrages papier ou des dysfonctionnements.

11

Fermez la Porte supérieure.

L'indicateur de quantité de papier restante passe de "" à "".
