Chargement de papier de petite format dans l'Unité de départ papier PF-707m
Présentation
Ouvrez les Guides format S et chargez le papier de petit format dans l'Unité de départ papier PF-707m.
La largeur minimale des Guides latéraux de l'Unité de départ papier PF-707m est de 139,7 mm/5,5". Pour charger du papier d'une largeur inférieure au minimum, ouvrez les Guides format S.
REMARQUE
- Si l'unité principale n'est pas sous tension, le magasin ne peut pas être retiré. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.
- Ne sortez pas plusieurs magasins à la fois. Sinon, l'unité principale risque de basculer.
- Le papier de format S ne peut être chargé que dans la 1ère unité de départ papier.
Conseils
- N'ouvrez pas les Guides format S lorsque vous chargez du papier d'une largeur supérieure à la largeur minimale des Guides latéraux.
- Ouvrez les deux Guides format S lorsque vous utilisez les Guides format S. Ne chargez pas le papier lorsque seul l'un d'entre eux est ouvert.
Procédure
1
Sortez le magasin de papier dans lequel le papier est chargé.
_MCO031331B_D.png)
2
Ouvrez chacun des Guides format S des Guides latéraux avant et arrière vers l'intérieur.
3
Faites glisser le Levier de fixation de la plaque de maintien du papier (2 emplacements) vers la gauche et verrouillez-le.
_MCO031346B_D.png)
4
Chargez le papier avec la face à imprimer vers le haut tout en l'alignant vers le côté gauche du magasin de papier.
_MCO031347B_D.png)
Chargez le papier de manière à ce qu'il affleure avec le côté gauche du magasin de papier.
REMARQUE
- Veillez à ce que le papier chargé ne dépasse pas les lignes de repère de hauteur maximale de la pile indiquées sur les Guides format S.
5
Déplacez les Guides latéraux et alignez les Guides format S sur le papier.
_MCO031348B_D.png)
Tournez les Boutons de guides latéraux des Guides latéraux dans le sens inverse des aiguilles d'une montre pour les desserrer.
Appuyez sur le Levier de déblocage du guide latéral des Guides latéraux avant et alignez les Guides format S avec le papier.
6

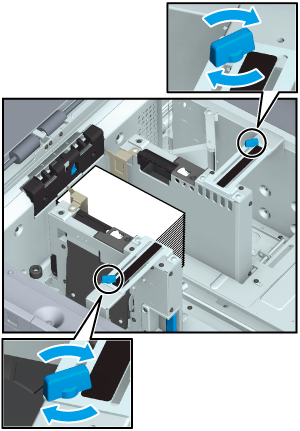

Tournez les Boutons de guides latéraux de Guides latéraux dans le sens des aiguilles d'une montre et verrouillez les Guides format S.
_MCO031349B_D.png)
7
Alignez la Plaque de guides arrière sur le papier.
_MCO031350B_D.png)
Maintenez le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et placez-le contre le papier.
REMARQUE
- Assurez-vous que la Plaque de guides arrière est fermement placée contre le papier. S'il y a un espace entre la Plaque de guides arrière et le papier, l'unité principale ne sera pas en mesure de détecter correctement le format de papier, ce qui peut entraîner un bourrage papier ou un dysfonctionnement de l'unité principale.
8
Poussez fermement le magasin de papier complètement à l'intérieur.
L'indicateur de quantité de papier restante passe de "
" à "
".
en haut à droite d'une page, il se transforme en
et est enregistré comme signet.
