Réglage précis de l'intervalle des Guides latéraux de l'Unité de départ papier PF-602m
Présentation
S'il y a une différence d'espacement entre les parties supérieure et inférieure de l'avant et de l'arrière des Guides latéraux, le papier risque de ne pas être alimenté correctement.
Dans ce cas, il convient d'ajuster l'espacement entre les parties supérieure et inférieure des Guides latéraux de sorte qu'elles soient égales.
REMARQUE
- Si l'unité principale n'est pas sous tension, le magasin ne peut pas être retiré. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.
Procédure
1
Sortez le magasin de papier que vous souhaitez régler.
_MCO031253B_D.png)
2

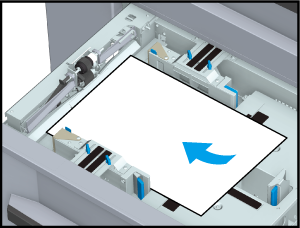

Chargez une seule feuille de papier au format cible dans le magasin de papier concerné.
_MCO031259A_D.png)
3

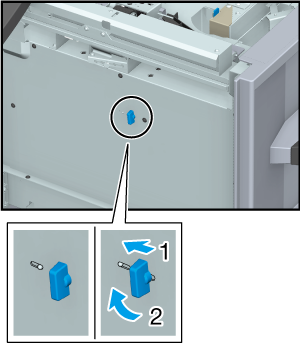

Tournez le Bouton de fixation de la plaque de fond dans le sens inverse des aiguilles d'une montre pour le desserrer, puis faites-le glisser vers l'intérieur. Tournez dans le sens horaire et fixez dans cette position.
_MCO031260A_D.png)
4
Poussez le magasin de papier vers l'arrière en le soulevant. Une fois la Plaque de fond relevée, retirez-la.
Lorsque l'élévation de la Plaque de fond est terminée, l'indicateur de quantité de papier restante passe à "
". Si le magasin de papier est retiré à ce point, la Plaque de fond monte dans la position supérieure et s'arrête.
5
Alignez la Guides latéraux sur le papier.
_MCO031261A_D.png)
Tournez les Boutons de guides latéraux (4 emplacements) des Guides latéraux dans le sens inverse des aiguilles d'une montre et desserrez-les.
Alignez le recto et le verso des Guides latéraux avec le papier.
6

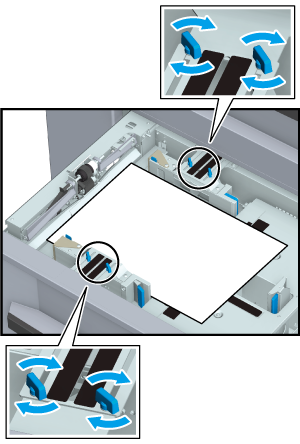

Sécurisez la position des Guides latéraux.
_MCO031262A_D.png)
Tournez les Boutons de guides latéraux (4 emplacements) des Guides latéraux dans le sens des aiguilles d'une montre et bloquez-les.
Comparez les deux marques de calibrage entre les Boutons de guides latéraux et vérifiez qu'elles indiquent presque la même valeur.
7

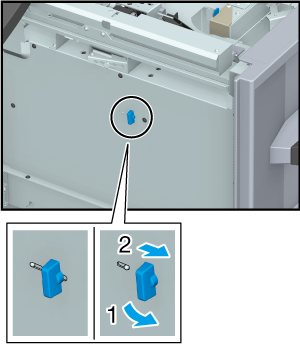

Tournez le Bouton de fixation de la plaque de fond dans le sens inverse des aiguilles d'une montre pour le déverrouiller.
_MCO031263A_D.png)
La Plaque de fond descend.
8

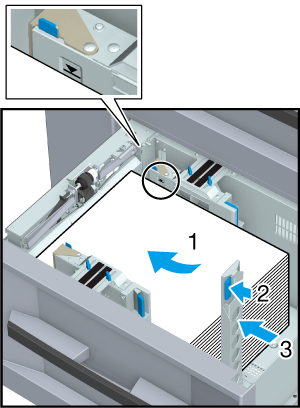

Chargez le papier avec la face à imprimer vers le haut.
_MCO031433A_D.png)
Chargez le papier de manière à ce qu'il soit aligné sur le côté du Rouleau de départ papier du magasin.
Maintenez le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et placez-le contre le papier.
REMARQUE
- Veillez à ne pas dépasser les lignes de hauteur maximale de la pile affichées sur les Guides latéraux lorsque vous chargez le papier. Veillez à ne pas bloquer la Buse d'air lorsque vous chargez le papier.
- Assurez-vous que la Plaque de guides arrière est fermement placée contre le papier. S'il y a un décalage entre le guide et le papier, l'unité principale ne sera pas en mesure de détecter correctement le format papier correct au risque de provoquer un bourrage papier.
9
Poussez fermement le magasin de papier complètement à l'intérieur.
L'indicateur de quantité de papier restante passe de "
" à "
".
