Réglage précis de l'intervalle des Guides latéraux de l'Unité de départ papier PF-707m
Présentation
S'il y a une différence d'espacement entre les parties supérieure et inférieure de l'avant et de l'arrière des Guides latéraux, le papier risque de ne pas être alimenté correctement.
Dans ce cas, il convient d'ajuster l'espacement entre les parties supérieure et inférieure des Guides latéraux de sorte qu'elles soient égales.
REMARQUE
- Si l'unité principale n'est pas sous tension, le magasin ne peut pas être retiré. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.
Procédure
1
Sortez le magasin de papier que vous souhaitez régler.
_MCO031331B_D.png)
2

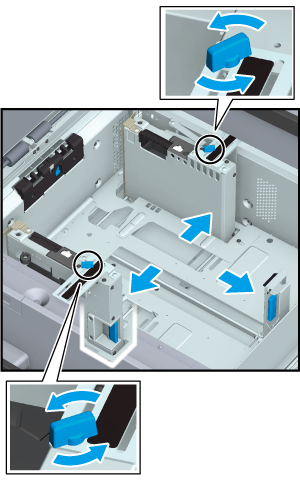

Élargissez les Guides latéraux et la Plaque de guides arrière.
_MCO031336A_D.png)
Tournez les Boutons de guides latéraux (2 emplacements) des Guides latéraux dans le sens inverse des aiguilles d'une montre et desserrez-les.
Maintenez abaissés le Levier de déblocage du guide latéral des Guides latéraux et le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et ouvrez-les en grand.
REMARQUE
- Lorsque vous déplacez les Guides latéraux, tenez le Levier de déblocage du guide latéral à l'avant et les poignées arrière. En essayant de déplacer seulement les Guides latéraux à l'avant, vous risquez de désaligner la position des Guides latéraux.
3
Chargez environ 100 feuilles de papier avec la face à imprimer vers le haut.
4

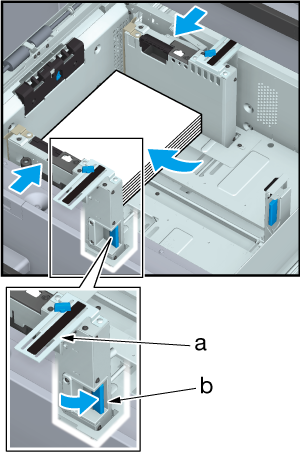

Appuyez sur le Levier de déblocage du guide latéral des Guides latéraux de la face avant et alignez les deux Guides latéraux sur le papier.
_MCO031337A_D.png)
Positionnez la partie inférieure des Guides latéraux.
a : Indicateur Format papier
b : Levier de déblocage du guide latéral
REMARQUE
- Assurez-vous que la distance entre les Guides latéraux n'est pas trop courte, que le papier n'est pas déformé et qu'il n'y a pas d'espace.
5

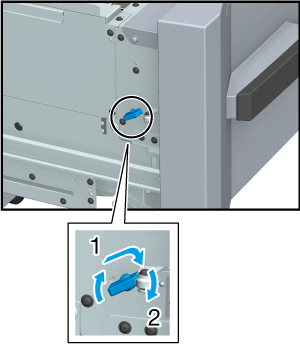

Tournez et desserrez le Bouton de fixation de la plaque de fond dans le sens inverse des aiguilles d'une montre, faites-le glisser vers vous et tournez-le dans le sens des aiguilles d'une montre dans cette position pour le fixer.
_MCO031338A_D.png)
6
Repoussez le magasin dans sa position d'origine. Une fois que la Plaque de fond s'est relevée, tirez-la à nouveau.
Lorsque vous repoussez le magasin dans sa position d'origine, un bruit de moteur se fait entendre et la Plaque de fond se soulève. Lorsque le son du moteur s'arrête et que vous retirez le magasin, la Plaque de fond remonte vers le haut.
REMARQUE
- Ne sortez pas le magasin de papier jusqu'à ce que le bruit du moteur s'arrête. Étant donné que la Plaque de fond n'est pas entièrement relevée, il peut en résulter des défaillances opérationnelles.
7

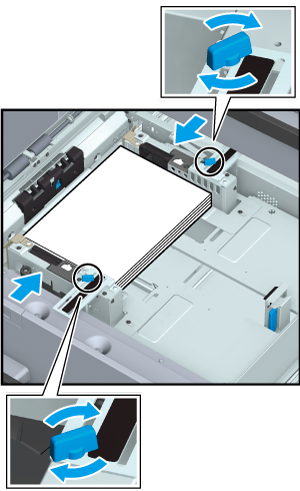

Positionnez la face supérieure des Guides latéraux.
_MCO031339A_D.png)
Déplacez la partie supérieure des Guides latéraux et alignez le guide sur le papier. Tournez les Boutons de guides latéraux (2 emplacements) dans le sens des aiguilles d'une montre et serrez-les.
REMARQUE
- Assurez-vous que la distance entre les Guides latéraux n'est pas trop courte, que le papier n'est pas déformé et qu'il n'y a pas d'espace.
8

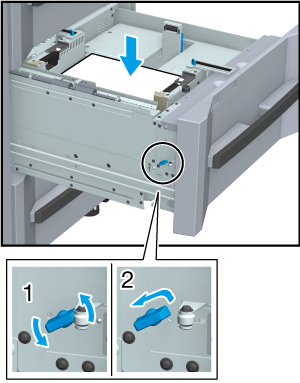

Abaissez la Plaque de fond.
_MCO031435A_D.png)
Tournez dans le sens inverse des aiguilles d'une montre et desserrez le Bouton de fixation de la plaque de fond, faites-le glisser vers l'intérieur et tournez dans le sens des aiguilles d'une montre pour le fixer dans cette position. La Plaque de fond descend.
9
Chargez le papier.
_MCO031340A_D.png)
Chargez le papier de manière à ce qu'il affleure avec le côté gauche du magasin de papier.
Maintenez le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et placez-le contre le papier.
REMARQUE
- Veillez à ce que le papier chargé ne dépasse pas les lignes de repère de la hauteur maximale de la pile de papier fournies sur les Guides latéraux dans le magasin. Chargez le papier de sorte qu'il reste en dessous du Levier de fixation de la plaque de maintien du papier sur la Buse d'air.
- Assurez-vous que la Plaque de guides arrière est placée fermement contre le papier. S'il y a un espace entre la Plaque de guides arrière et le papier, l'unité principale ne sera pas en mesure de détecter correctement le bon format de papier, ce qui peut entraîner une défaillance du dispositif de départ papier.
10
Poussez fermement le magasin de papier complètement à l'intérieur.
