Chargement de papier de petite format dans l'Unité de départ papier PF-602m
Présentation
Ouvrez les Guides format S et chargez le papier de petit format dans l'Unité de départ papier PF-602m.
La largeur minimale des Guides latéraux de l'Unité de départ papier PF-602m est de 139,7 mm/5,5". Pour charger du papier d'une largeur inférieure au minimum, ouvrez les Guides format S.
Le format du papier qui peut être chargé dans le magasin de papier 3 (supérieur) et le magasin de papier 4 (inférieur) varie, même lorsque vous utilisez du papier petit format. Voir le tableau ci-dessous.
Format S | Chargement sans ouvrir les Guides format S | Chargement en ouvrant les Guides format S | ||
|---|---|---|---|---|
Magasin 3 (supérieur) | Magasin 4 (inférieur) | Magasin 3 (supérieur) | Magasin 4 (inférieur) | |
A5 v | e | . | e | e |
A5 w | e | e | . | . |
B6 w | e | e | . | . |
Carte postale w * Uniquement au Japon | e | e | e | . |
REMARQUE
- Si l'unité principale n'est pas sous tension, le magasin ne peut pas être retiré. Allumez l'Interrupteur d'alimentation auxiliaire. Pour des détails, voir Mise en marche du système.
- Ne sortez pas plusieurs magasins à la fois. Sinon, l'unité principale risque de basculer.
Conseils
- N'ouvrez pas les Guides format S lorsque vous chargez du papier d'une largeur supérieure à la largeur minimale des Guides latéraux.
- Ouvrez les deux Guides format S lorsque vous utilisez les Guides format S. Ne chargez pas le papier lorsque seul l'un d'entre eux est ouvert.
Procédure
1
Extrayez le magasin.
_MCO031253B_D.png)
2

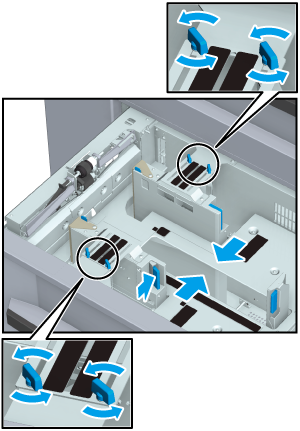

Rapprochez-vous jusqu'à ce que les côtés avant et arrière des Guides latéraux s'arrêtent.
_MCO031283B_D.png)
Tournez les Boutons de guides latéraux (4 emplacements) des Guides latéraux dans le sens inverse des aiguilles d'une montre et desserrez-les.
Maintenez le Levier de déblocage du guide latéral des Guides latéraux avant et rapprochez-vous jusqu'à ce que les côtés avant et arrière des Guides latéraux s'arrêtent.
3

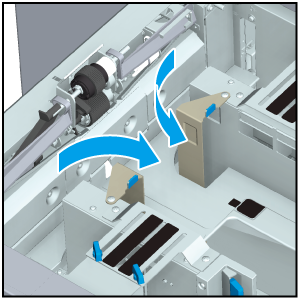

Ouvrez chacun des Guides format S des Guides latéraux avant et arrière vers l'intérieur.
_MCO031284B_D.png)
REMARQUE
- Si les Guides latéraux avant et arrière ne sont pas rapprochés jusqu'à ce qu'ils s'arrêtent, les Guides format S ne peuvent pas être ouverts vers l'intérieur.
4
Ajustez la position du Guides latéraux.
_MCO031285B_D.png)
Tout en maintenant le Levier de déblocage du guide latéral des Guides latéraux à l'avant, déplacez-vous selon l'Indicateur Format papier de la Plaque de fond.
Tournez les Boutons de guides latéraux (4 emplacements) dans le sens des aiguilles d'une montre pour les verrouiller.
5
Chargez le papier avec la face à imprimer vers le haut.
_MCO031286B_D.png)
_MCO031287B_D.png)
Chargez le papier de manière à ce qu'il soit aligné sur le côté du Rouleau de départ papier du magasin.
Maintenez le Levier de déblocage du guide de bord arrière de la Plaque de guides arrière et placez-le contre le papier.
REMARQUE
- Veillez à ne pas dépasser les lignes de hauteur maximale de la pile affichées sur les Guides format S lorsque vous chargez le papier.
- Assurez-vous que la Plaque de guides arrière est fermement placée contre le papier. S'il y a un décalage entre le guide et le papier, l'unité principale ne sera pas en mesure de détecter correctement le format papier correct au risque de provoquer un bourrage papier.
6
Poussez fermement le magasin de papier complètement à l'intérieur.
L'indicateur de quantité de papier restante passe de "
