[Regolazione]
Descrizione generale
Eseguire la calibrazione utilizzando il Controller immagine.
Eseguendo la calibrazione, questo sistema riprodurrà correttamente i colori inseriti in un altro dispositivo.
È inoltre possibile verificare l'accuratezza dei dati di misurazione della calibrazione.
NOTA
- Per realizzare la [Regolazione] è necessario un colorimetro.
Consigli
- Per misurare un diagramma del colore mediante un colorimetro, installare il driver di quest'ultimo. Per informazioni dettagliate, fare riferimento al manuale dell'utente del colorimetro.
- La procedura al momento della misurazione varia a seconda del colorimetro selezionato. Per informazioni dettagliate, fare riferimento al manuale fornito unitamente al colorimetro.
- Non è possibile modificare il colorimetro utilizzato durante la misurazione.
Riferimento
- Per informazioni dettagliate su [Usa contr. densità colore], fare riferimento al passaggio 1 in [Impostazione di base].
Procedura di impostazione (creazione dei dati di correzione)
Creare i dati di regolazione. È possibile creare 20 (tipo di carta: 5 e tipo di retino: 4) voci di dati di regolazione.
Vengono fornite le informazioni sulla combinazione sia per i dati di regolazione che per il lavoro di stampa. Sulla base di queste informazioni, il sistema seleziona i dati appropriati per il lavoro del caso.
1
Fare clic su [Impostaz.] nel campo [Regolazione].
È visualizzata la schermata di impostazione.
2

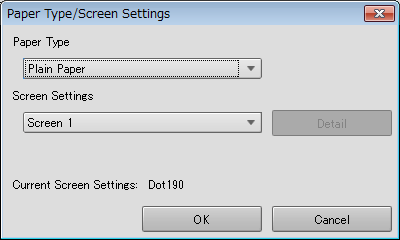

Selezionare [Tipo di carta] e [Impostazioni schermata] dall'elenco dei menu.
Nell'utilizzo generale, non occorre modificare l'impostazione predefinita [Retino 1].
Il tipo di retino viene visualizzato in [Impostazioni schermata correnti:]. Per informazioni dettagliate, fare riferimento a [Retino personalizzato].
3
Quando è selezionato [Retino Personalizzato] in [Impostazioni schermata], fare clic su [Dettaglio].
È visualizzata la schermata [Retino Personalizzato].
4

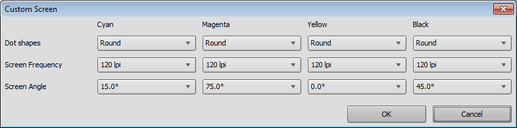

Impostare [Forme a punti], [Larghezza della trama] e [Angolazione mezzitoni] per ogni colore ([Ciano]/[Magenta]/[Giallo]/[Nero]), quindi fare clic su [OK].
Questa operazione riporta alla schermata [Tipo carta/Impostazioni schermata].
5
Fare clic su [OK] per tornare alla schermata [Calibration Manager].
Il contenuto delle impostazioni viene, inoltre, visualizzato nell'impostazione successiva.
Per eseguire [Esegui regolazione], fare riferimento a Procedura di impostazione (esecuzione della [Esegui regolazione]).
Procedura di impostazione (esecuzione della [Esegui regolazione])
Le schermate di seguito riportate potrebbero differire rispetto a quelle effettivamente visualizzate a seconda dell'ambiente operativo o della versione e della revisione dell'applicazione.
Stampare un diagramma del colore e, quindi, effettuare la misurazione servendosi di un colorimetro. È inoltre possibile registrare i dati di misura nel Controller immagine.
Prima di [Esegui regolazione], eseguire [Impostaz.] in [1.Tipo carta/Impostazioni schermata]. Per informazioni dettagliate, fare riferimento a [Impostaz.].
NOTA
Per utilizzare [Esegui regolazione] sono necessarie le seguenti impostazioni.
- Impostare [Usa contr. densità colore] su [Disattiva]
1
Fare clic su [Esegui regolazione] nel campo [2.Regolazione].

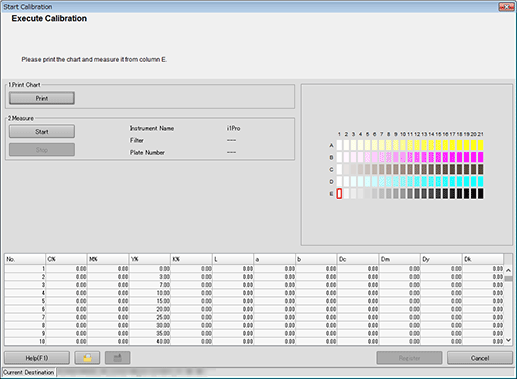

È visualizzata la schermata [Esegui regolazione].
2
Fare clic su [Stampa].
È visualizzata la schermata [Stampare grafico].
3

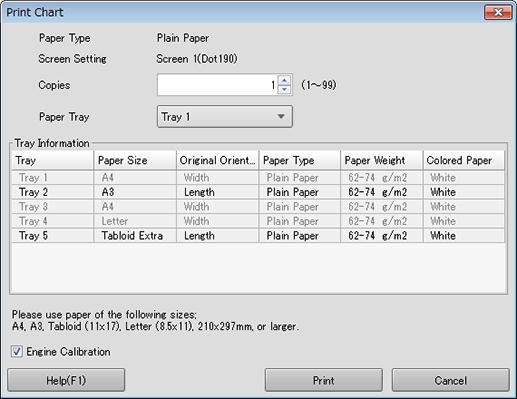

Impostare [Copie] e [Vassoio carta].
[Copie] può variare da 1 a 99.
Il contenuto delle impostazioni viene, inoltre, visualizzato nell'impostazione successiva.
Per effettuare la [Regolazione autom.del gamma], selezionare la casella di controllo [Regolazione motore].
4
Fare clic su [Stampa].
Vengono stampati i diagrammi del colore. Al termine della stampa, la visualizzazione torna alla schermata [Esegui regolazione].
5
Connettere il colorimetro al computer.
6
Fare clic su [Avvio] per avviare la misurazione.
Il metodo di funzionamento varia a seconda del colorimetro collegato. Per eseguire l'operazione, attenersi alle istruzioni visualizzate.
Se la linea di misurazione non è corretta, verrà visualizzato un messaggio di errore. È possibile selezionare se riprovare utilizzando la linea corretta, o se procedere alla linea successiva.
[Registrare] non è disponibile fino a quando non sarà stata completata l'acquisizione dei dati di misurazione.
7

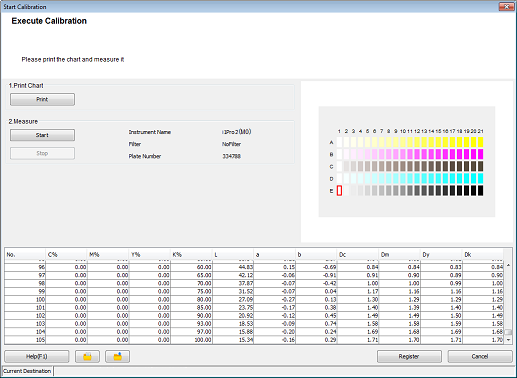

Al termine della misurazione, nella parte inferiore della schermata [Esegui regolazione] viene visualizzato un elenco dei dati di misurazione e le patch sull'anteprima vengono visualizzate a colori.
Le patch sull'anteprima vengono visualizzate in grigio prima della misurazione, e a colori dopo la misurazione.
Ciascun valore relativo alle patch comparirà nell'elenco dei dati di misurazione.
Se si fa clic su una patch di colore sull'anteprima, verrà selezionata la riga corrispondente nell'elenco dei dati di misurazione. Inoltre, se si seleziona una riga nell'elenco dei dati di misurazione, verrà selezionata la patch di colore corrispondente sull'anteprima.
: salva i dati di misura in una qualsiasi cartella locale.
: importa i dati di misura salvati.
8
Fare clic su [Registrare].
È possibile registrare i dati di misura nel Controller immagine per applicarli alla stampa.
Facendo clic su [Annulla] verranno eliminati i dati di misurazione e si chiuderà la schermata [Esegui regolazione]. Quindi, tornerà ad essere visualizzata la schermata [Calibration Manager].
9

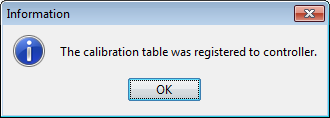

Fare clic su [OK].
I dati colorimetrici registrati vengono importati nell'elenco della schermata [Calibration Manager]. Controllare il risultato della misurazione ([Densità CMYK] o [Eseguire di nuovo la taratura.]).
I dati di misura continuano a essere visualizzati fino alla chiusura della schermata [Calibration Manager] o all'inizializzazione dei dati. Per informazioni dettagliate sull'inizializzazione, fare riferimento a Procedura di impostazione (inizializzazione dei dati di calibrazione).
10
Per confermare i dettagli dei dati della misurazione, fare clic su [Verifica stato].
Per informazioni dettagliate, fare riferimento a [Informazioni] - [Verifica stato].
Procedura di impostazione (esecuzione della [Misurazione dell'accuratezza])
Le schermate di seguito riportate potrebbero differire rispetto a quelle effettivamente visualizzate a seconda dell'ambiente operativo o della versione e della revisione dell'applicazione.
Misurare l'accuratezza dei dati di misurazione dopo [Esegui regolazione].
1
Fare clic su [Misurazione dell'accuratezza] nel campo [2.Regolazione].

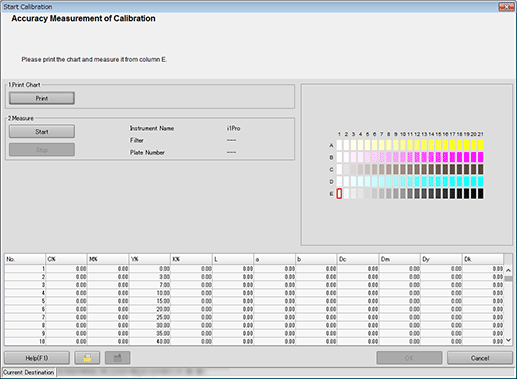

È visualizzata la schermata [Misurazione dell'accuratezza della regolazione].
2
Fare clic su [Stampa].
È visualizzata la schermata [Stampare grafico].
3

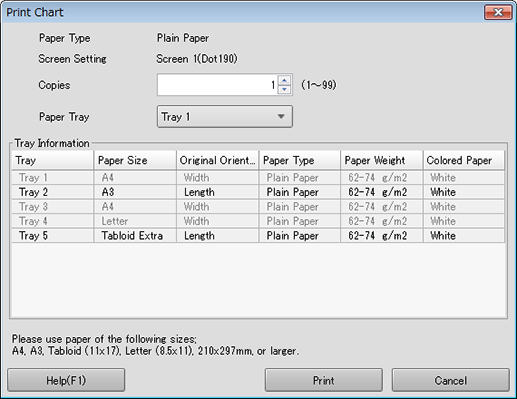

Impostare [Copie] e [Vassoio carta].
[Copie] può variare da 1 a 99.
Il contenuto delle impostazioni viene, inoltre, visualizzato nell'impostazione successiva.
4
Fare clic su [Stampa].
Vengono stampati i diagrammi del colore. Al termine della stampa, la visualizzazione torna alla schermata [Misurazione dell'accuratezza della regolazione].
5
Connettere il colorimetro al computer.
6
Fare clic su [Avvio] per avviare la misurazione.
Il metodo di funzionamento varia a seconda del colorimetro collegato. Per eseguire l'operazione, attenersi alle istruzioni visualizzate.
Se la linea di misurazione non è corretta, verrà visualizzato un messaggio di errore. È possibile selezionare se riprovare utilizzando la linea corretta, o se procedere alla linea successiva.
[Registrare] non è disponibile fino a quando non sarà stata completata l'acquisizione dei dati di misurazione.
7
Al termine della misurazione, nella parte inferiore della schermata [Misurazione dell'accuratezza della regolazione] viene visualizzato un elenco dei dati di misurazione e le patch sull'anteprima vengono visualizzate a colori.
Le patch sull'anteprima vengono visualizzate in grigio prima della misurazione, e a colori dopo la misurazione.
Ciascun valore relativo alle patch comparirà nell'elenco dei dati di misurazione.
Se si fa clic su una patch di colore sull'anteprima, verrà selezionata la riga corrispondente nell'elenco dei dati di misurazione. Inoltre, se si seleziona una riga nell'elenco dei dati di misurazione, verrà selezionata la patch di colore corrispondente sull'anteprima.
- : salva i dati di misura in una qualsiasi cartella locale.
- : importa i dati di misura salvati.
8
Fare clic su [OK].
I dati colorimetrici vengono importati nell'elenco della schermata [Calibration Manager]. Controllare il risultato della misurazione ([Densità CMYK] o [Eseguire di nuovo la taratura.]).
Per confermare i dettagli dei dati della misurazione, fare clic su [Verifica stato]. Per informazioni dettagliate, fare riferimento a [Informazioni] - [Verifica stato].
Facendo clic su [Annulla] verranno eliminati i dati di misurazione e si chiuderà la schermata [Misurazione dell'accuratezza della regolazione]. Quindi, tornerà ad essere visualizzata la schermata [Calibration Manager].
I dati di misura continuano a essere visualizzati fino alla chiusura della schermata [Calibration Manager] o all'inizializzazione dei dati. Per informazioni dettagliate sull'inizializzazione, fare riferimento a Procedura di impostazione (inizializzazione dei dati di calibrazione).
Quando si esegue la calibrazione avanzata, fare riferimento a Colore esatto ([Exact Color]) o Calibrazione G7 ([Regolazione G7]).
