[Regolazione G7]
Descrizione generale
Effettuare la calibrazione G7.
La calibrazione normale regola la densità di uscita della gradazione per ogni colore singolo (CMYK), mentre la calibrazione G7 regola la curva per ogni colore singolo (CMYK). L'accuratezza della riproducibilità del colore viene migliorata controllando il bilanciamento del grigio.
Consigli
- Per realizzare la [Avvia regolazione G7] è necessario un colorimetro. Per informazioni dettagliate sulle impostazioni del colorimetro, fare riferimento a [Impostaz.].
Consigli
- In Color Centro, Exact Color è configurato come impostazione predefinita. Non è possibile impostare la Calibrazione G7 in aggiunta alla calibrazione Exact Color già impostata in Color Centro, e utilizzarle insieme. Quando si passa alla calibrazione G7, contattare l'addetto all'assistenza.
Procedura di impostazione (esecuzione della calibrazione G7)
Creare una tabella di regolazione e fornire un feedback sulla tabella di regolazione per migliorare l'accuratezza della riproduzione dei colori.
Le schermate di seguito riportate potrebbero differire rispetto a quelle effettivamente visualizzate a seconda dell'ambiente operativo o della versione e della revisione dell'applicazione.
1
Fare clic su [Avvia regolazione G7] nel campo [Regolazione G7].
Se [Avvia regolazione G7] non viene visualizzato, fare clic su [Mostra la regolazione G7].

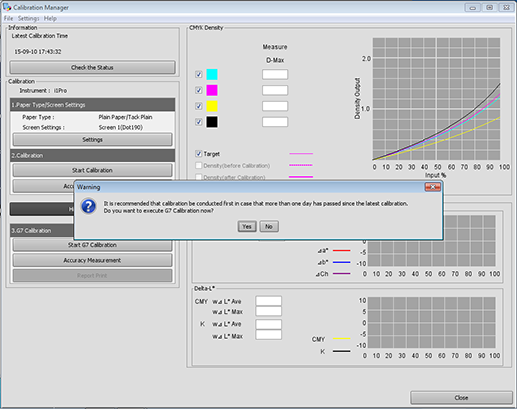

Se è passato più di 1 giorno dal completamento della calibrazione normale, comparirà una finestra di dialogo nella quale si richiederà di effettuare la calibrazione normale.
Facendo clic su [Sì] comparirà la schermata [Avvia regolazione G7].
Facendo clic su [No] si ritornerà alla schermata [Calibration Manager]. Fare clic su [Esegui regolazione] per effettuare la calibrazione normale. Per informazioni dettagliate, fare riferimento a Procedura di impostazione (esecuzione della [Esegui regolazione]).
2
Fare clic su [Stampa].
È visualizzata la schermata [Stampare grafico].
3
Impostare [Copie] e [Vassoio carta].
[Copie] può variare da 1 a 99.
Il contenuto delle impostazioni viene, inoltre, visualizzato nell'impostazione successiva.
Per effettuare la [Regolazione autom.del gamma], selezionare la casella di controllo [Regolazione motore].
4
Fare clic su [Stampa].
Vengono stampati i diagrammi del colore. Al termine della stampa, la visualizzazione torna alla schermata [Avvia regolazione G7].
5
Connettere il colorimetro al computer e, quindi, fare clic su [Avvio].
6
Fare clic su [OK] sulla schermata [Calibrazione del bianco], quindi seguire i messaggi visualizzati per eseguire le operazioni.
7
Nella schermata [Avvio misurazione], fare clic su [OK] per avviare la misurazione. Seguire i messaggi per eseguire le operazioni.
Il metodo di funzionamento varia a seconda del colorimetro collegato. Per eseguire l'operazione, attenersi alle istruzioni visualizzate.
Se la linea di misurazione non è corretta, verrà visualizzato un messaggio di errore. È possibile selezionare se riprovare utilizzando la linea corretta, o se procedere alla linea successiva.
Non sarà possibile fare clic su [OK] fino a quando non sarà stata completata l'acquisizione dei dati di misurazione.
8

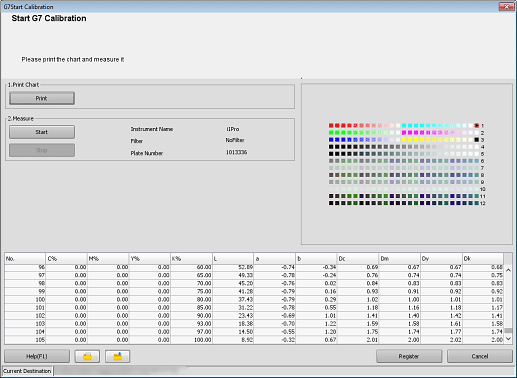

Al termine della misurazione, nella parte inferiore della schermata [Avvia regolazione G7] viene visualizzato un elenco dei dati di misurazione e le patch sull'anteprima vengono visualizzate a colori.
Le patch sull'anteprima vengono visualizzate in grigio prima della misurazione, e a colori dopo la misurazione.
Ciascun valore relativo alle patch comparirà nell'elenco dei dati di misurazione.
Se si fa clic su una patch di colore sull'anteprima, verrà selezionata la riga corrispondente nell'elenco dei risultati di misurazione. Inoltre, se si seleziona una riga nell'elenco dei risultati di misurazione, verrà selezionata la patch di colore corrispondente sull'anteprima.
: salva i dati di misura in una qualsiasi cartella locale.
: importa i dati di misura salvati.
9
Fare clic su [Registrare].
È possibile registrare i dati di misura nel Controller immagine per applicarli alla stampa.
Facendo clic su [Annulla] verranno eliminati i dati di misurazione e si chiuderà la schermata [Avvia regolazione G7]. Quindi, tornerà ad essere visualizzata la schermata [Calibration Manager].
10

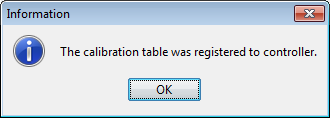

Fare clic su [OK] per registrare i dati di misura nel Controller immagine.
I dati di misura vengono registrati nella posizione rappresentativa del gruppo specificato in [Gruppo di regolazione]. Per informazioni dettagliate, fare riferimento a [Impostaz.].
11
Per informazioni su come misurare l'accuratezza dei dati di misurazione, fare riferimento a Procedura di impostazione (esecuzione della [Misurazione dell'accuratezza]).
12
Per salvare i dati di autenticazione per la calibrazione G7, fare riferimento a Procedura di impostazione (salvataggio dei dati di calibrazione G7).
Procedura di impostazione (esecuzione della [Misurazione dell'accuratezza])
Misurare l'accuratezza dei dati di misurazione dopo [Avvia regolazione G7].
Le schermate di seguito riportate potrebbero differire rispetto a quelle effettivamente visualizzate a seconda dell'ambiente operativo o della versione e della revisione dell'applicazione.
1
Fare clic su [Misurazione dell'accuratezza] nel campo [Regolazione G7].

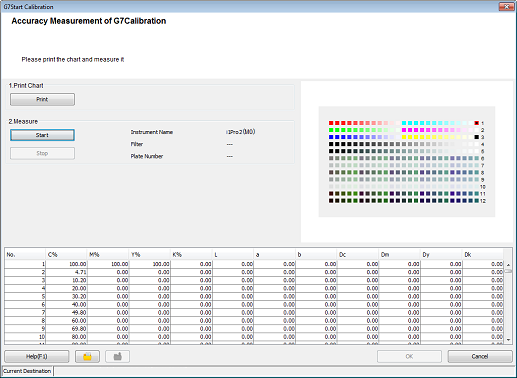

È visualizzata la schermata [Misurazione accuratezza della regolazione G7].
2
Fare clic su [Stampa].
È visualizzata la schermata [Stampare grafico].
3
Impostare [Copie] e [Vassoio carta].
[Copie] può variare da 1 a 99.
Il contenuto delle impostazioni viene, inoltre, visualizzato nell'impostazione successiva.
4
Fare clic su [Stampa].
Vengono stampati i diagrammi del colore. Al termine della stampa, la visualizzazione torna alla schermata [Misurazione accuratezza della regolazione G7].
5
Connettere il colorimetro al computer.
6
Fare clic su [Avvio] per avviare la misurazione.
Il metodo di funzionamento varia a seconda del colorimetro collegato. Per eseguire l'operazione, attenersi alle istruzioni visualizzate.
Se la linea di misurazione non è corretta, verrà visualizzato un messaggio di errore. È possibile selezionare se riprovare utilizzando la linea corretta, o se procedere alla linea successiva.
Non sarà possibile fare clic su [OK] fino a quando non sarà stata completata l'acquisizione dei dati di misurazione.
7

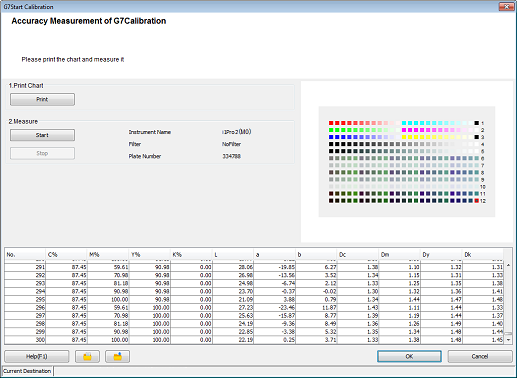

Al termine della misurazione, nella parte inferiore della schermata [Misurazione accuratezza della regolazione G7] viene visualizzato un elenco dei dati di misurazione e le patch sull'anteprima vengono visualizzate a colori.
Le patch sull'anteprima vengono visualizzate in grigio prima della misurazione, e a colori dopo la misurazione.
Ciascun valore relativo alle patch comparirà nell'elenco dei dati di misurazione.
Se si fa clic su una patch di colore sull'anteprima, verrà selezionata la riga corrispondente nell'elenco dei dati di misurazione. Inoltre, se si seleziona una riga nell'elenco dei dati di misurazione, verrà selezionata la patch di colore corrispondente sull'anteprima.
- : salva i dati di misura in una qualsiasi cartella locale.
- : importa i dati di misura salvati.
8
Fare clic su [OK].

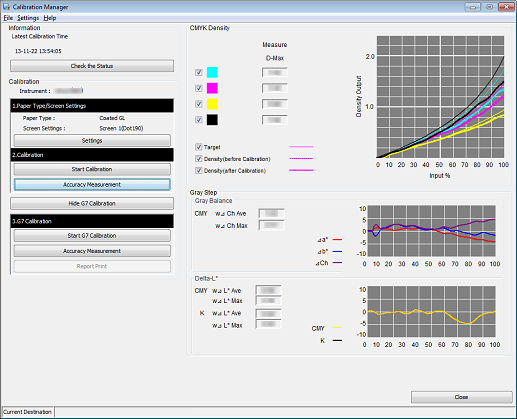

I dati di misurazione vengono importati nell'elenco della schermata [Calibration Manager]. Controllare il risultato della misurazione ([Densità CMYK] o [Eseguire di nuovo la taratura.]).
Se i valori ΔCh e ΔE* non rientrano nei criteri G7, verrà visualizzata una finestra di dialogo. In questa finestra di dialogo sarà possibile selezionare se ricalcolare o meno una tabella di calibrazione prima della registrazione, in modo tale che i valori ΔCh e ΔE* siano inclusi nell'intervallo di destinazione.
Selezionando il ricalcolo sarà possibile stampare i dati della misurazione corrente prima dell'esecuzione.
Se il ricalcolo è stato eseguito, si dovrebbe effettuare la [Misurazione dell'accuratezza] dopo l'esecuzione.
Facendo clic su [Annulla] verranno eliminati i dati di misurazione e si chiuderà la schermata [Misurazione accuratezza della regolazione G7]. Quindi, tornerà ad essere visualizzata la schermata [Calibration Manager].
I dati di misura continuano a essere visualizzati fino alla chiusura della schermata [Calibration Manager] o all'inizializzazione dei dati. Per informazioni dettagliate sull'inizializzazione, fare riferimento a Procedura di impostazione (inizializzazione dei dati di calibrazione).
9
Per stampare i dati di misurazione di [Misurazione dell'accuratezza], fare clic su [Stampa report] nella schermata [Calibration Manager].
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
