Поддержка пользователяОчисткаЕженедельная очисткаОчистка внутренних поверхностей основного блокаОчистка внутренних поверхностей основного блока

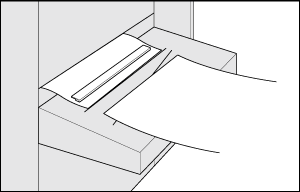

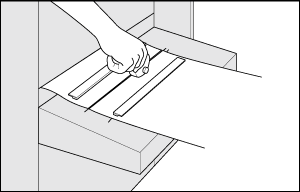

Зафиксируйте носитель на рабочем столе рулонного податчика RW-201 с помощью двух магнитных планок, входящих в комплект поставки, и обрежьте его.
Расположите магнитные планки на рабочем столе таким образом, чтобы они окружали направляющую канавку ножаu, и обрежьте носитель с помощью ножа.
При разрезании бумаги соблюдайте осторожность во избежание травмирования пальцев и кистей рук.
Снимите магнитную планку со стороны основного блока.

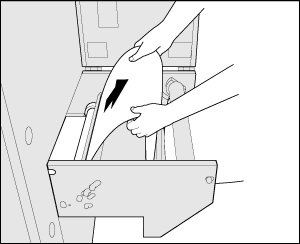

Медленно вытяните носитель рукой со стороны ведущей секции.
При вытягивании носителя старайтесь держать его прямо. Вытягивание носителя по диагонали может привести к тому, что он останется в основном блоке и вызовет ошибку при подаче.
Включите вспомогательный выключатель питания основного блока.

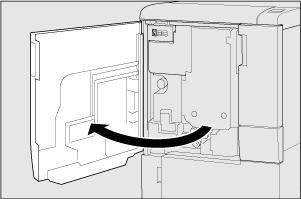

Откройте переднюю дверцу основного блока.

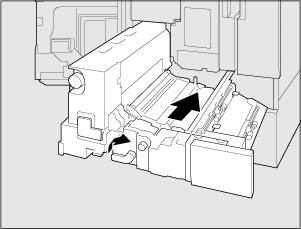

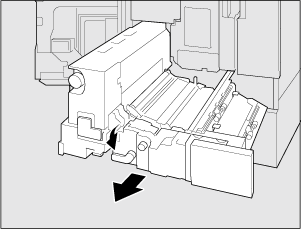

Поверните рычаг [M1] влево и выдвиньте АДУ.

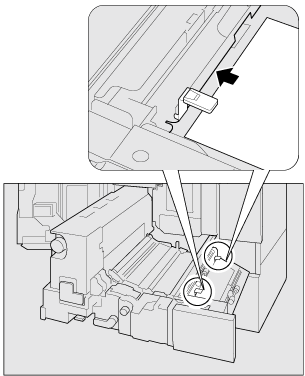

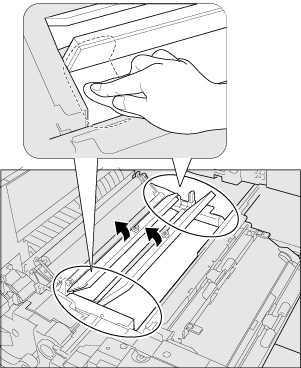

Подложите бумагу под переднюю пластинчатую пружину и заднюю пластинчатую пружину.
На нижней стороне пластинчатых пружин могут быть следы клея. Подложенная бумага предотвращает налипание клея на секцию перемещения.

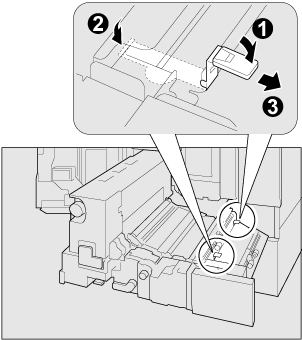

Отсоедините переднюю пластинчатую пружину и заднюю пластинчатую пружину.
Для отсоединения передней пластинчатой пружины и задней пластинчатой пружины прежде всего разблокируйте фиксаторы рядом с ручками.
После разблокировки фиксаторов рядом с ручками откройте крышку [M2] и разблокируйте фиксаторы на другой стороне.
При отсоединении и подсоединении передней пластинчатой пружины и задней пластинчатой пружины соблюдайте осторожность во избежание травмирования кистей рук.
Налипание клея на секцию перемещения может вызвать ошибку при подаче. Обязательно подложите бумагу.

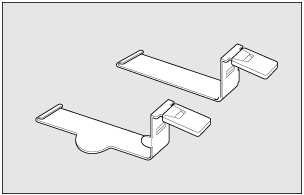

У передней пластинчатой пружины имеется круглый выступ, а у задней пластинчатой пружины - нет. Старайтесь не перепутать пластинчатые пружины местами.
Не применяйте излишнюю силу при отсоединении и подсоединении передней пластинчатой пружины и задней пластинчатой пружины. Это может стать причиной деформации пружин.

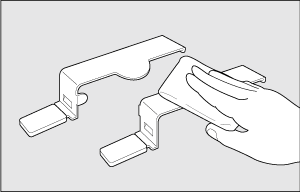

Очистите переднюю пластинчатую пружину и заднюю пластинчатую пружину.
Очищайте пластинчатые пружины тщательно, так как клей может легко налипать на них.

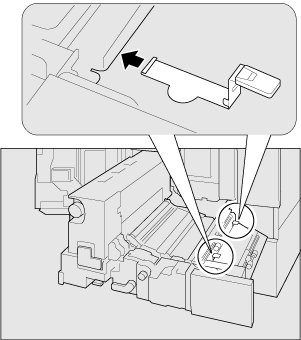

Подсоедините переднюю пластинчатую пружину и заднюю пластинчатую пружину в последовательности, обратной последовательности действий при отсоединении.
Убедитесь, что обе пластинчатые пружины надежно зафиксированы.
Очистите валик предварительного переноса 1, валик предварительного переноса 2, крышку [M2] и крышку [M3].
Очищайте валик предварительного переноса 1, валик предварительного переноса 2, крышку [M2] и крышку [M3] тщательно, так как клей может легко налипать на обе стороны компонентов.

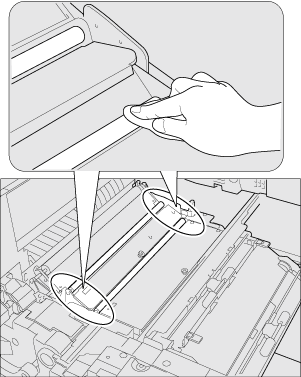

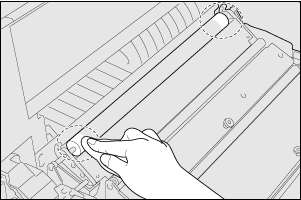

Очистите вторичный валик переноса.
Очищайте вторичный валик переноса в процессе вращения.
Очищайте только два конца вторичного валика переноса. Контакт с другими частями может стать причиной ухудшения качества печати.
Вставьте АДУ и верните рычаг [M1] в исходное положение.
Вставляйте АДУ плавно во избежание сильного удара. Помните, что сильный удар по основному блоку может негативно отразиться на заданном положении основного блока и вызвать нарушение прямолинейного движения носителя.

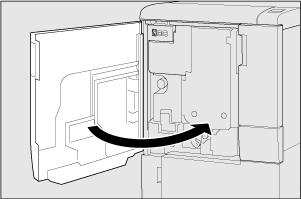

Закройте переднюю дверцу основного блока.
Разрежьте концы носителя в ведущей секции на треугольные полосы.

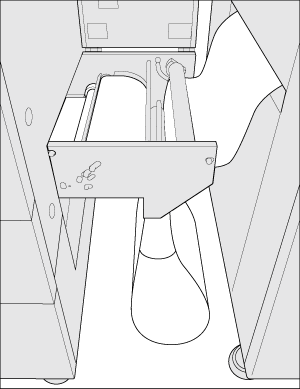

Заправьте носитель в ведущую секцию.
Заправьте носитель таким образом, чтобы он был затянут под ведущую секцию.
При протягивании носителя следите за тем, чтобы он не касался пола.
Заправьте носитель в аппарат.
Подробнее см. на следующей странице.
Срастите концы носителей на рабочем столе.
Подробнее см. на следующей странице.
Сращивание концов носителя (при очистке/удалении застрявшей бумаги)
