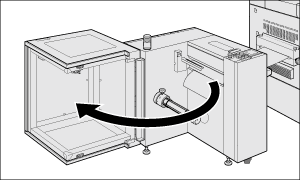

Откройте крышку носителя рулонного податчика RW-201.

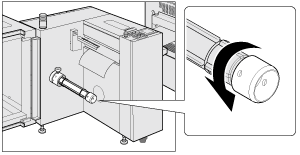

Поверните ручку выдвигания/задвигания фиксатора рулонного податчика RW-201 против часовой стрелки и убедитесь, что фиесатор вошел в вал сматывания.
Установите втулку носителя в вал сматывания.
Втулка носителя должна быть вставлена в вал сматывания до упора.
Убедитесь, что конец втулки носителя расположен на расстоянии 105 мм (± 0,25 мм) / 4,13" (± 0,01") от металлической поверхности внутри рулонного податчика RW-201.
Удерживая втулку носителя, поверните ручку выдвигания/задвигания фиксатора по часовой стрелке до упора, так чтобы втулка носителя зафиксировалась.
Вставьте отвертку Phillips в отверстие в ручке выдвигания/задвигания фиксатора и поверните ручку по часовой стрелке.
Если носитель не будет зафиксирован надлежащим образом, вал сматывания может начать вращаться без необходимости. Помните, что при слишком энергичном поворачивании ручки выдвигания/задвигания фиксатора возможно повреждение втулки носителя.
При затягивании ручки выдвигания/задвигания фиксатора вставьте отвертку Phillips и т.п. в отверстие в валу сматывания, чтобы зафиксировать вал сматывания, или рукой придержите фиксирующую ручку вала сматывания, чтобы зафиксировать вал.
Закрепите носитель на втулке носителя с помощью липкой ленты.
Носитель должен быть закреплен спереди, сзади и по центру для того, чтобы натяжение носителя было равномерным.
Закройте крышку носителя рулонного податчика RW-201.
Перейдите к Регулировка носителя.
