Заправка носителя на вал подачи рулонного податчика RW-101

В данном разделе описывается процесс заправки носителя на вал подачи рулонного податчика RW-101.

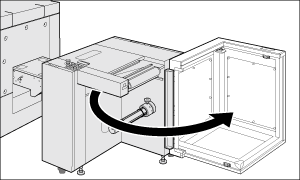

  1. Откройте крышку носителя рулонного податчика RW-101.

    Откройте крышку носителя полностью (до упора).

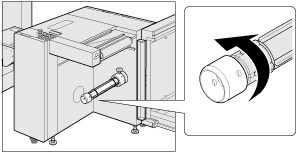

  2. Поверните ручку выдвигания/задвигания фиксатора против часовой стрелки и убедитесь, что фиксатор вошел в вал подачи.

    Если ручка выдвигания/задвигания фиксатора сильно затянута и не поворачивается от руки, вставьте отвертку Phillips и т.п. в отверстие в ручке выдвигания/задвигания фиксатора и поверните.

    • При замене носителя, если втулка носителя надета на вал подачи, необходимо снять ее.

    • При замене носителя снимите ее с вала подачи с помощью подъемника и т.п.

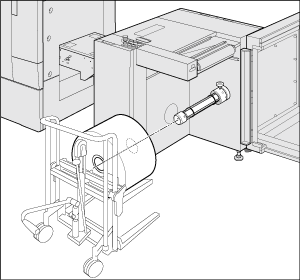

  3. Используя подъемник, отрегулируйте центр втулки носителя и вала подачи.

  4. Заправьте носитель в вал подачи.

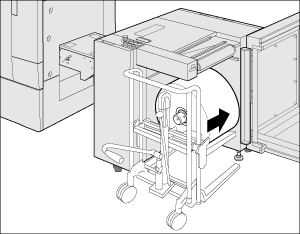

    • Когда носитель будет заправлен в вал подачи до половины, выдвиньте подъемник, а затем медленно втолкните носитель до конца. Помните, что сильный удар по рулонному податчику RW-101, может негативно отразиться на положении установки аппарата и вызвать нарушение прямолинейного движения носителя.

    • При настройке носителя, если он застрянет в задней части и не будет проталкиваться, приподнимите заднюю часть носителя и переместите его.

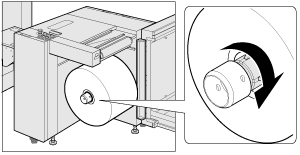

  5. Поверните ручку выдвигания/задвигания фиксатора по часовой стрелке до положения фиксации носителя и затяните ее.

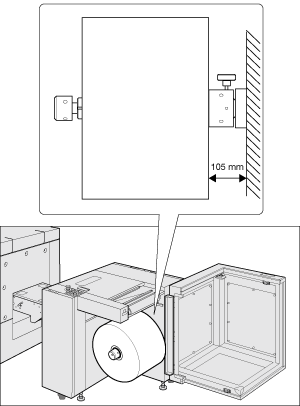

    • Убедитесь, что кромка носителя расположена на расстоянии 105 мм (± 0,25 мм) / 4,13"(± 0,01") от металлической поверхности внутри рулонного податчика RW-101.

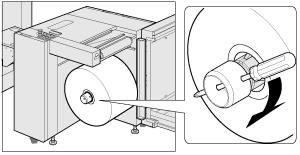

  6. Вставьте отвертку Phillips и т.п. в отверстие в ручке выдвигания/задвигания фиксатора и поверните по часовой стрелке.

    • Если носитель не будет зафиксирован надлежащим образом, вал подачи может начать вращаться без необходимости. Помните, что при слишком энергичном поворачивании ручки выдвигания/задвигания фиксатора возможно повреждение втулки носителя.

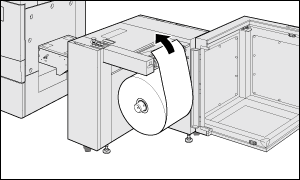

  7. Вытяните кромку носителя.

    • Выключите натяжение для вала подачи для облегчения вытягивания носителя. Отключить натяжение для вала подачи можно в окне [Подача бумаги] на сенсорной панели рулонного податчика RW-201 (Окно 1. Перемотка/2. Подача бумаги.
