Очистка рулонного податчика RW-201

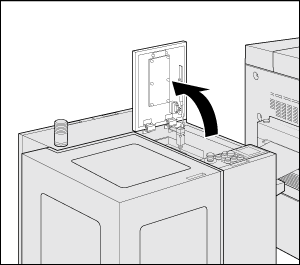

Откройте верхнюю крышку рулонного податчика RW-201.

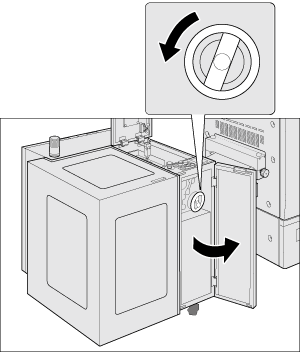

Откройте переднюю дверцу рулонного податчика RW-201, а затем с помощью ручки перемещения боковых пластин откройте боковую пластину.

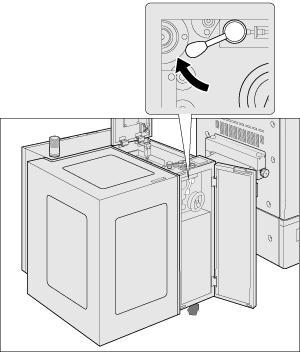

Если резиновый валик подведен к носителю, отведите резиновый валик с помощью рычага.
Очищайте резиновый валик в процессе вращения.
Очищайте резиновый валик тщательно, так как клей может легко налипать на оба конца валика.
По завершении очистки дайте изопропиловому спирту высохнуть, прежде чем снова подвести резиновый валик к носителю.

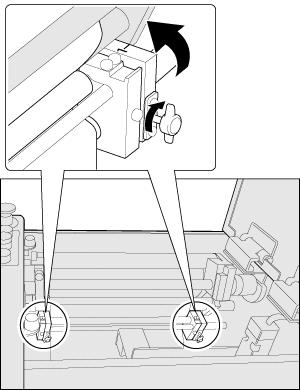

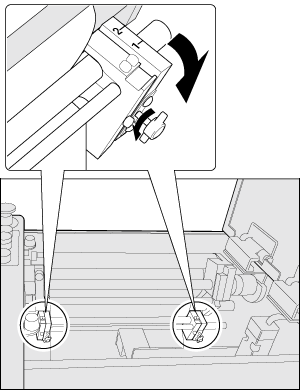

Ослабьте барашковые винты зажимной планки для увеличения угла зажимной планки.
Отсоедините направляющие носителя для очистки.

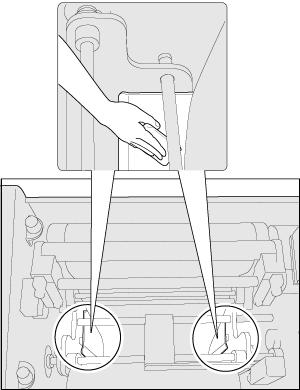

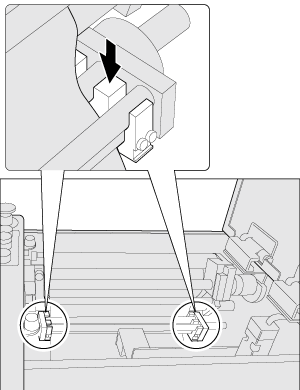

Рукой отожмите заднюю сторону направляющей носителя для отсоединения.
Каждая направляющая носителя снабжена цепочкой. Если вы случайно уроните направляющую носителя, просто вытяните ее наверх за цепочку.

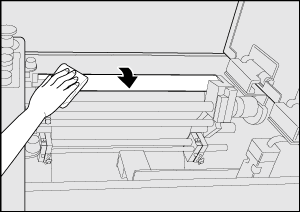

Очистите зажимную планку.

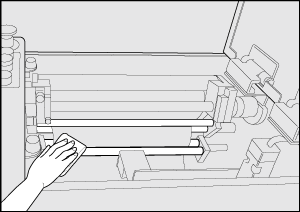

Очистите боковую пластину.
Чтобы очистить боковую пластину на задней стороне, запустите руку под датчик распознавания петли.

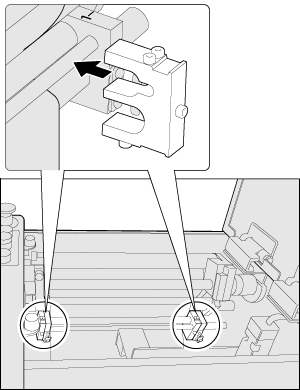

Установите направляющие носителя.
Выровняйте заднюю сторону направляющей носителя по красной линии. Выровняйте переднюю сторону направляющей носителя по краснойширине бумаги.
Восстановите первоначальный угол зажимной планки и затяните барашковые винты.

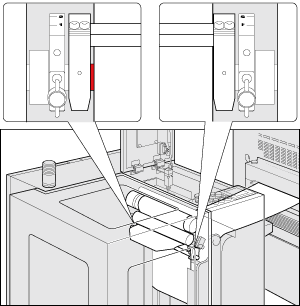

С помощью ручки перемещения боковых пластин отрегулируйте боковые пластины таким образом, чтобы они были расположены на расстоянии 2 мм (± 1 мм) / 0,08" (± 0,04") от кромок носителя.
Указания по регулировке боковых пластин см. Корректировка положения носителя и компонентов.
Закройте переднюю дверцу рулонного податчика RW-201.
Перейдите к Корректировка положения носителя и компонентов.
