Замена втулки носителя
В данном разделе описывается процесс замены втулки носителя в рулонном податчике RW-201.
Замена носителя после завершения задания на печать
Замена носителя при достижении максимально допустимого диаметра сматывания 500 мм / 19,69"
Перед снятием носителя с рулонного податчика RW-201 убедитесь, что аппарат остановлен.

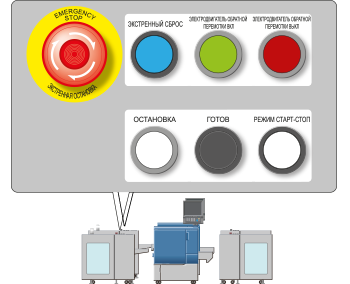

Нажмите Э/ДВИГАТЕЛЬ СМАТЫВАНИЯ ВЫКЛ на панели управления рулонного податчика RW-201
Электродвигатель рулонного податчика RW-201 останавливается.

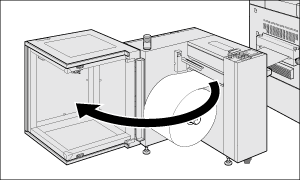

Откройте крышку носителя рулонного податчика RW-201.

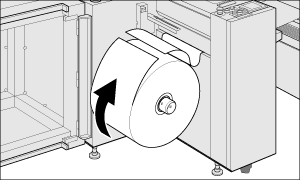

Поверните носитель по часовой стрелке для ослабления натяжения и обрежьте с помощью ножниц.
Ослабьте натяжение носителя, так чтобы кромка носителя доставала до новой втулки носителя.
При разрезании бумаги соблюдайте осторожность во избежание травмирования пальцев и кистей рук.

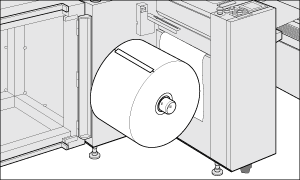

Склейте обрезанную часть носителя с помощью липкой ленты.

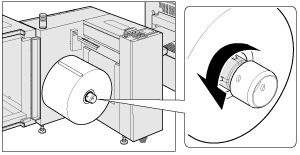

Придерживая носитель, поверните ручку выдвигания/задвигания фиксатора на рулонном податчике RW-201 против часовой стрелки и убедитесь, что фиксатор вошел в вал сматывания.
Если ручка выдвигания/задвигания фиксатора поворачивается с трудом, вставьте отвертку Phillips в отверстие в ручке и поверните ее.

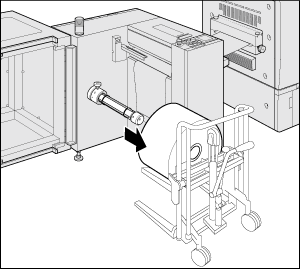

Снимите носитель с помощью подъемника.

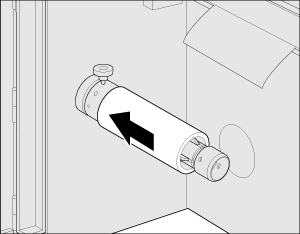

Установите новую втулку носителя в вал сматывания.
Втулка носителя должна быть вставлена в вал сматывания до упора.

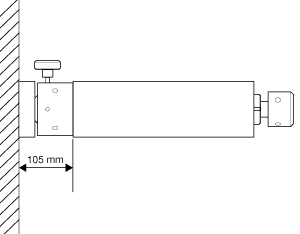

Убедитесь, что край втулки носителя расположен на расстоянии 105 мм / 4,13'' (± 0,25 мм / 0,01'') от металлической поверхности внутри рулонного податчика RW-201.

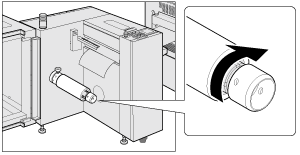

Поверните ручку выдвигания/задвигания фиксатора по часовой стрелке до упора, так чтобы втулка носителя зафиксировалась.

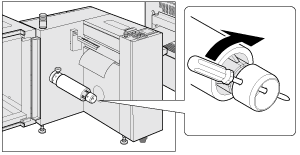

Вставьте отвертку Phillips в отверстие в ручке выдвигания/задвигания фиксатора и поверните ручку по часовой стрелке.
Если втулка носителя не будет зафиксирована надлежащим образом, вал сматывания может начать вращаться без необходимости. При слишком энергичном поворачивании ручки выдвигания/задвигания фиксатора возможно повреждение втулки носителя.
При затягивании ручки выдвигания/задвигания фиксатора вставьте отвертку Phillips и т.п. в отверстие в валу сматывания, чтобы зафиксировать вал сматывания, или рукой придержите фиксирующую ручку вала сматывания, чтобы зафиксировать вал.

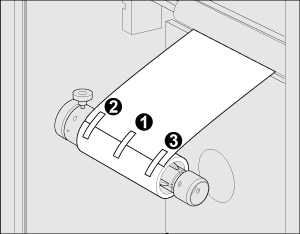

Закрепите носитель на втулке носителя с помощью кусков липкой ленты.
Носитель должен быть закреплен в трех точках - спереди, сзади и по центру - для того, чтобы натяжение на передней и задней стороне было равномерным.
Убедитесь, что носитель надежно закреплен на втулке носителя. В противном случае носитель может смещаться на одну сторону.

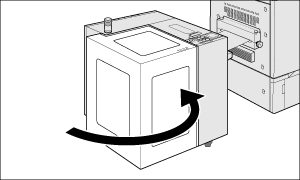

Закройте крышку носителя.
