Поддержка пользователяПодготовка бумагиНастройка натяжения носителяНастройка натяжения в соответствии с типом и толщиной (плотностью) бумагиНастройка натяжения в соответствии с типом и толщиной (плотностью) бумаги
- Настройка натяжения в соответствии с типом носителя
- Регулировка положения валика натяжения 2 (вверху/внизу)
- Регулировка выравнивающего валика (вращение/фиксация)
- Регулировка положения валика натяжения 4 (вверху/внизу)
- Настройка уровня обдува петлевого вентилятора механизма подачи бумаги (авто/слабый/сильный)
Настройка натяжения в соответствии с типом носителя
Регулировка натяжения выполняется с помощью комбинации следующих настроек.
Валик натяжения 2
Выравнивающий валик
Валик натяжения 4
Петлевой вентилятор механизма подачи бумаги
Подробнее о настройке направляющих для натяжения см. следующую таблицу и рисунки.
Настройки <Высокая скорость>, <Средняя скорость>, <Низкая скорость>, содержащиеся в таблице, отражают скорость печати.
При ширине бумаги 250 мм задайте натяжение на один уровень выше, чем натяжение, указанное в таблице. (Пример: R5 -> R6 )
<Таблица настроек бумаги>
Тип бумаги | Толщина (плотность) | |||
|---|---|---|---|---|
90 - 110 мкм (81 - 91 г/м2 / 22 - 24 фнт Bond) | 111 - 130 мкм (92 - 105 г/м2 / 25 - 28 фнт Bond) | 131 - 160 мкм (106 - 135 г/м2 / 29 ‑ 36 фнт Bond) | 161 - 210 мкм (136 - 176 г/м2 / 37 - 47 фнт Bond) | |
Не этикетки Обычная | <Высокая скорость> R5 | <Высокая скорость> R5 | <Высокая скорость> R3 | <Средняя скорость> R1 |
Тип бумаги | Толщина (плотность) | ||
|---|---|---|---|
120 - 160 мкм (136 - 176 г/м2 / 37 - 47 фнт Bond) | 161 - 195 мкм (177 - 216 г/м2 / 48 - 57 фнт Bond) | 196 - 250 мкм (217 - 256 г/м2 / 58 - 68 фнт Bond) | |
Этикетки Обычная | <Средняя скорость> R3 | <Низкая скорость> R3 | <Низкая скорость> R1 |
Этикетки Мелованная G | <Средняя скорость> R3 | <Низкая скорость> R3 | <Низкая скорость> R1 |
Этикетки Мелованная M | <Средняя скорость> R4 | <Низкая скорость> R1 | <Низкая скорость> R1 |
Этикетки PP (синтетическая бумага) | <Низкая скорость> R6 | - | - |
Этикетки, пленка ПП | <Низкая скорость> R4 | - | - |
Этикетки, пленка ПЭТ | <Низкая скорость> R4 | <Низкая скорость> R4 | - |
<Настройки натяжения>
1. Положение валика натяжения 2 (вверху/внизу) [B]
2. Состояние выравнивающего валика (вращение/фиксация) [C]
3. Положение валика натяжения 4 (вверху/внизу) [F]
4. Уровень обдува петлевого вентилятора механизма подачи бумаги (авто/слабый/сильный)
R1 1. Низ 2. Вращение 3. Низкий 4. Авто (слабый)  | R2 1. Низ 2. Вращение 3. Низкий 4. Авто (сильный)  |
R3 1. Верх 2. Вращение 3. Низкий 4. Авто (слабый)  | R4 1. Верх 2. Вращение 3. Низкий 4. Авто (сильный)  |
R5 1. Верх 2. Фиксация 3. Низкий 4. Авто (слабый)  | R6 1. Верх 2. Фиксация 3. Низкий 4. Авто (сильный)  |
R7 1. Верх 2. Фиксация 3. Высокий 4. Авто (сильный)  |
Регулировка положения валика натяжения 2 (вверху/внизу)
Отрегулируйте натяжение путем регулировки положения валика натяжения 2 (вверху/внизу).

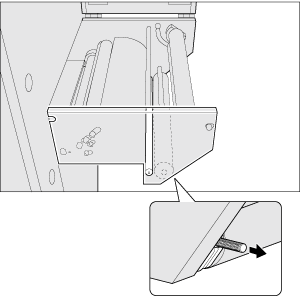

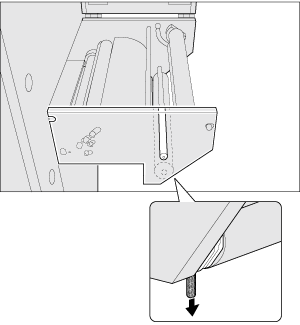

Отожмите вниз переднюю и заднюю лапки на валике натяжения 2 для разблокировки валика.
Для перемещения валика сверху
вниз
Для перемещения валика снизу
вверх

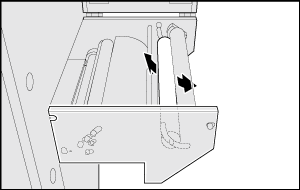

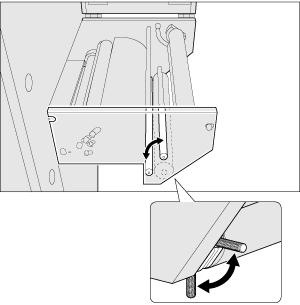

Переместите валик натяжения 2 в канавке.
Для увеличения натяжения переместите его в направлении "Вверху". Для уменьшения натяжения переместите его в направлении "Внизу".
Регулировка выравнивающего валика (вращение/фиксация)
Измените настройку выравнивающего валика (вращение/фиксация) для регулировки натяжения.

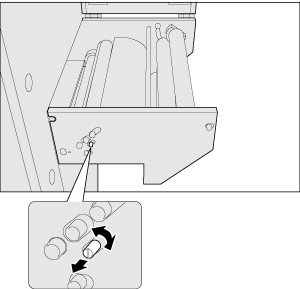

Оттяните лапку (1) выравнивающего валика и поверните его на 45 градусов для переключения выравнивающего валика из положения вращения в положение фиксации.
Если канавка расположена вертикально, выравнивающий валик может вращаться. Если канавка наклонена, выравнивающий валик зафиксирован. При переключении выравнивающего валика из положения вращения в положение фиксации вращайте выравнивающий валик до тех пор, пока выравнивающий валик не зафиксируется.
Для увеличения натяжения установите выравнивающий валикв положение фиксации. Для уменьшения натяжения установите выравнивающий валик в положение вращения.
Регулировка положения валика натяжения 4 (вверху/внизу)
Отрегулируйте натяжение путем регулировки положения валика натяжения 4 (вверху/внизу).

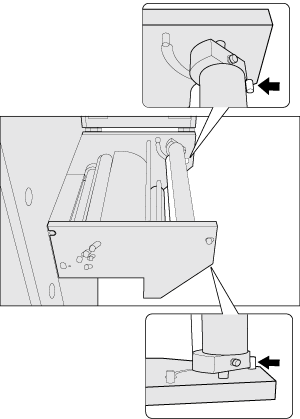

Оттяните лапку на валике натяжения 4 для разблокировки валика.
Для перемещения валика сверху
вниз
Для перемещения валика снизу
вверх

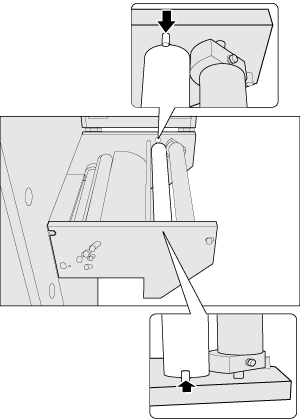

Переместите валик натяжения 4 в канавке.
Для увеличения натяжения переместите его в направлении "Вверху". Для уменьшения натяжения переместите его в направлении "Внизу".
Настройка уровня обдува петлевого вентилятора механизма подачи бумаги (авто/слабый/сильный)
Измените уровень обдува петлевого вентилятора механизма подачи бумаги (авто/слабый/сильный) для регулировки натяжения.

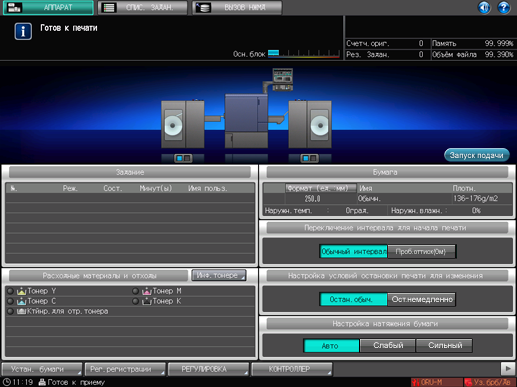

Нажмите [Авто], [Сильн.] или [Слаб.] в [Настройка натяжения бумаги] на сенсорной панели основного блока.
Обычно выбирается режим [Авто]. При выборе режима Авто уровень обдува автоматически переключается в соответствии с настройками бумаги (тип или толщина/плотность бумаги).
При необходимости ручной регулировки уровня обдува выберите [Слабый] или [Сильный]. Для увеличения натяжения выберите [Сильный]. Для уменьшения натяжения выберите [Слабый].
