Очистка ведущей секции
Откройте верхнюю крышку ведущей секции.

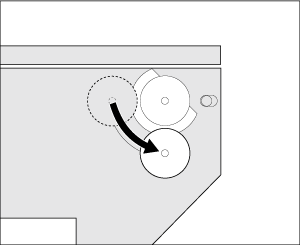

Если валик натяжения 2 находится в положении "Вверху", измените его на "Внизу"
Подробнее об изменении положения см. Настройка натяжения в соответствии с типом и толщиной (плотностью) бумаги.

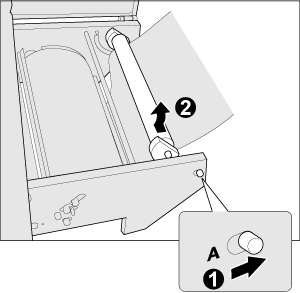

Переместите ручку на валике натяжения 1 вправо для разблокировки, отожмите валик натяжения 1 назад и снимите его.

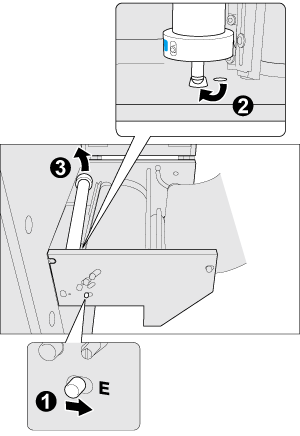

Переместите ручку на ограничительном валике вправо для разблокировки и снимите ограничительный валик.
Отожмите ограничительный валик вперед для выталкивания передней оси, вставьте переднюю ось ограничительного валика в большее по размеру отверстие около отверстия, в которое она была вставлена раньше, а затем выньте заднюю ось ограничительного валика.
При снятии ограничительного валика сдвиньте защитную крышку назад для выравнивания направляющей ограничительного валика.

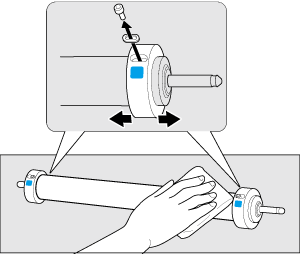

Удалите следы клея на обоих концах валика натяжения 1 в помощью изопропилового спирта.
Помните, что ось с канавкой предназначена для передней стороны.
Если клей удаляется с трудом, перед началом очистки снимите направляющие носителя на обоих концах валика с помощью шестигранного ключа, входящего в комплект поставкси. При установке направляющих носителя убедитесь, что поверхности с наклеенной зеленой пленкой ICP расположены с внутренней стороны (близко к носителю).
После установки направляющих носителя отрегулируйте положение. Подробнее см. Корректировка положения носителя и компонентов.

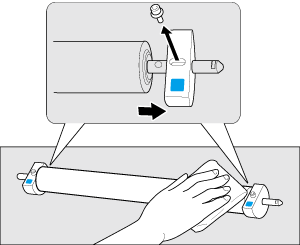

Удалите следы клея на обоих концах ограничительного валика.
Помните, что ось с канавкой предназначена для передней стороны.
Если клей удаляется с трудом, снимите направляющие ограничительного валика с помощью шестигранного ключа, входящего в комплект поставки, и очистите их по очереди. При выворачивании болтов старайтесь не потерять шайбы.
При установке направляющих ограничительного валика убедитесь, что поверхности с фтор-каучуковым покрытием расположены с внутренней стороны.
После установки направляющих ограничительного валика отрегулируйте положение. Подробнее см. Корректировка положения носителя и компонентов.

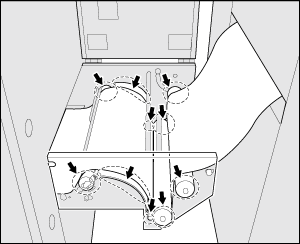

Очистите валик натяжения 2, валик натяжения 3, валик натяжения 4, выравнивающий валик и направляющую пластину.
Перемещая бумагу вперед и назад и приподнимая ее, очистите боковые и центральные части компонентов изопропиловым спиртом. Если выравнивающий валик находится в положении "фиксация", измените его на "вращение" и очистите его в процессе вращения.
Подробнее об изменении положения выравнивающего валика (фиксация/вращение) см. Настройка натяжения в соответствии с типом и толщиной (плотностью) бумаги.
В процессе очистки избегайте контакта с выступающими частями направляющей пластины во избежание получения травм.

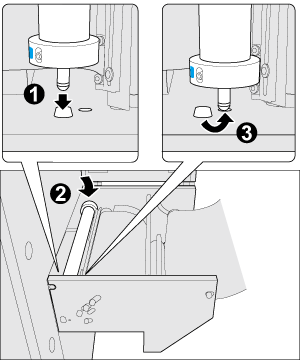

Установите ограничительный валик на место.
Вставьте переднюю ось ограничительного валика в большее по размеру отверстие около первого отверстия под ось, а затем вставьте заднюю ось ограничительного валика. Оттяните переднюю сторону ограничительного валика и приведите в правильное положение.
Валик должен зафиксироваться с характерным щелчком.
При установке ограничительного валика сдвиньте защитную крышку вперед для выравнивания направляющей ограничительного валика.

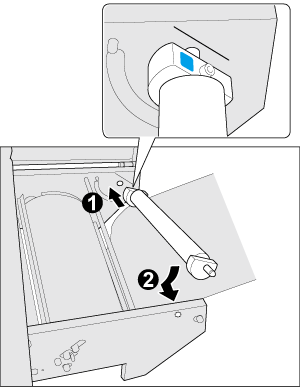

Установите валик натяжения 1.
Вставьте заднюю ось валика натяжения 1, выровняйте угол направляющей носителя по линии в задней части направляющей пластины, а затем вставьте переднюю ось валика.
Валик должен зафиксироваться с характерным щелчком.
Если положение валика натяжения 2 было измерено в шаге 2, восстановите первоначальное положение.
Перейдите к Очистка секции вывода.
